ٹرانسفارمر کا پولرائزیشن انڈیکس

Weshine® نے CE سرٹیفکیٹ، اعلیٰ معیار اور درستگی کے ساتھ ٹرانسفارمر کا پولرائزیشن انڈیکس ایجاد کیا، قومی معیارات کے مطابق ایجاد کیا اور تیار کیا، مکمل الیکٹرک ٹیسٹنگ حل دستیاب ہے۔ ویشین سے ٹرانسفارمر کے پولرائزیشن انڈیکس کی مزید تفصیلات کے لیے ہم سے رابطہ کریں!

انکوائری بھیجیں۔ پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

ویشینٹرانسفارمر کا پولرائزیشن انڈیکسڈیجیٹل اور اینالاگ آرک ڈسپلے کے ساتھ، کیبلز کی دیکھ بھال اور سروسنگ میں ہائی وولٹیج کی موصلیت کی مزاحمت کی جانچ کے لیے ڈیزائن کیا گیا ہے، پلانٹ کی مشینری، ٹرانسفارمرز، سوئچ گیئر اور صنعتی ایپلی کیشنز کو گھومنا ہے۔

DC موصلیت کے ٹیسٹ 250 V, 500 V, 1000 V, 2500 V, 5000 V پر کئے جاتے ہیں۔ موصلیت کی مزاحمت کی پیمائش کی حد 100 k Î© سے 1000 G Î© ہے۔ ٹیسٹ کے تحت کیپسیٹیو سرکٹس کے لیے خودکار ڈسچارج فراہم کیا جاتا ہے اور زوال پذیر وولٹیج ظاہر ہوتا ہے۔

گارڈ ٹرمینل کو سطح کے رساو کے اثرات کو کم کرنے کے لیے استعمال کیا جا سکتا ہے اور اس وجہ سے موصلیت کے خلاف مزاحمت کے ٹیسٹ کرتے وقت غلط پیمائش کی جا سکتی ہے۔

Capacitive ٹیسٹ اشیاء کے لیے آلہ خود بخود ایک اندرونی ریزسٹر کے ذریعے خارج ہو جائے گا اور 30 V سے 600 V کی رینج میں ٹرمینلز میں وولٹیج کی نشاندہی کرے گا جس میں âHiâ کی طرف سے اشارہ کیا گیا ہے۔ یہ خصوصیت رد عمل والے بوجھ کی جانچ کے بعد زوال پذیر وولٹیج کا اشارہ دے گی۔ جب وولٹیج انڈیکیٹر غائب ہو جاتا ہے تو صارف کے لیے ٹیسٹ لیڈز کو منقطع کرنا محفوظ ہوتا ہے۔

ویشینٹرانسفارمر کا پولرائزیشن انڈیکسآٹھ 1.5 V IEC LR6 (AA) سیلز سے تقویت یافتہ ہے۔ ڈیزائن کی حفاظتی خصوصیات میں ہائی وولٹیج وارننگ انڈیکیٹر، IR ٹیسٹ کے بعد بیرونی وولٹیج ڈسپلے، ری ایکٹو بوجھ کا خودکار اخراج اور ٹیسٹ لیڈز شامل ہیں۔

درخواست

برقی موصلیت کا مواد وقت کے ساتھ خراب ہو جاتا ہے جس کی وجہ سے خرابی اور مرمت کے مہنگے بل آتے ہیں۔ موصلیت کے خلاف مزاحمت کے ٹیسٹرز پورے موصلیت پر ایک ریگولیٹڈ DC وولٹیج کا اطلاق کرتے ہیں اور موصلیت کی مزاحمت کا حساب لگانے کے لیے Ohmâs قانون کا اطلاق کرتے ہوئے اس کے ذریعے کرنٹ کے بہاؤ کی پیمائش کرتے ہیں۔ کرنٹ بہتا ہے کیونکہ کوئی موصلیت کا مواد کامل نہیں ہے۔

IR ٹیسٹر کے استعمال میں شامل ہیں:

■ سامان کی تنصیب

■ معمول کی دیکھ بھال

■ مسائل کے حل

ہائی وولٹیج ڈی سی کے ساتھ موصلیت کی جانچ انسولیشن پولرائزیشن کو متاثر کرتی ہے اس طرح کہ ٹیسٹ کے تحت یونٹ کے مکمل خارج ہونے کے بغیر لگاتار ٹیسٹنگ مختلف نتائج برآمد کرے گی۔

اس بات کا خیال رکھنا چاہیے کہ ہمیشہ ایک ہی طریقہ کار اور تکنیک کو استعمال کرنے کے لیے ایک انسولیٹر سے جڑنے اور جانچنے کے لیے نتائج کو رجحان میں لانے کے قابل ہو سکیں۔ موصلیت کے درجہ حرارت کے ساتھ ساتھ IR اقدار کو ریکارڈ کرنا ضروری ہے۔

خصوصیات اور فوائد

■ کمپیکٹ، ؤبڑ موصلیت مزاحمت ٹیسٹر

■ آسان آپریشن اور وولٹیج کی حد کا انتخاب

■ AC اور DC وولٹ میٹر (30 V - 600 V)

■ یوزر سیٹ ایبل IR ٹیسٹ ٹائمر (پہلے سے طے شدہ 1 منٹ)، (زیادہ سے زیادہ 19 میٹر 50 سیکنڈ)

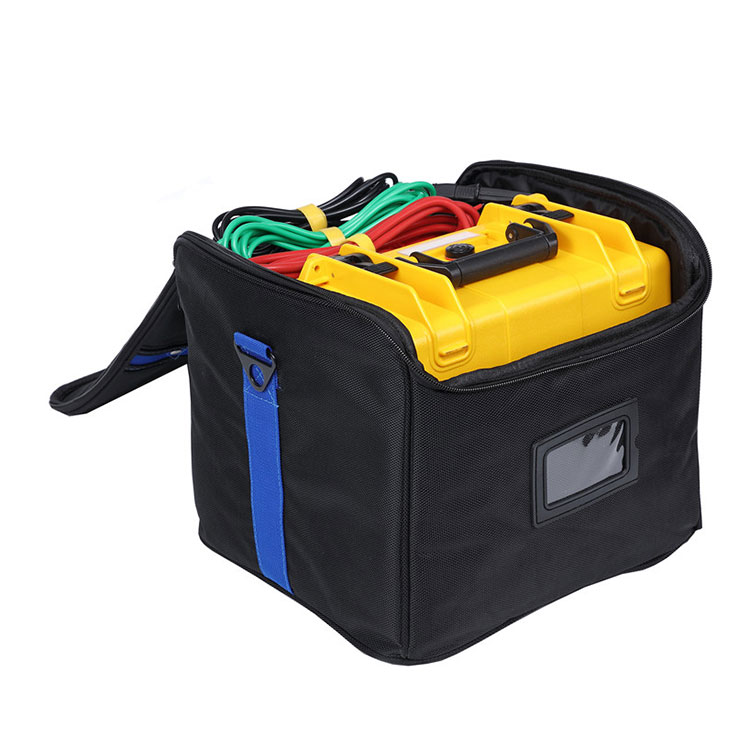

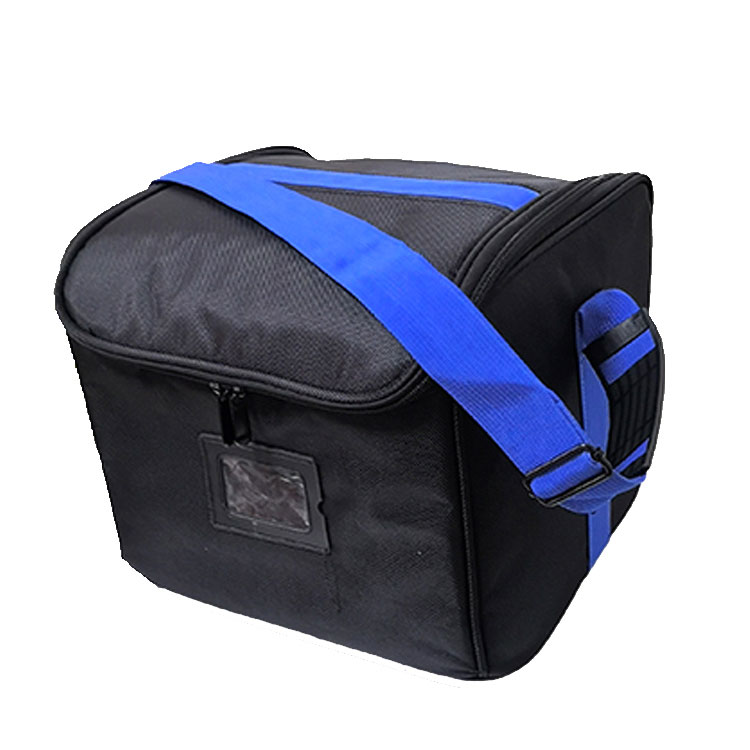

■ آلے اور لیڈز کے لیے نرم کیری کیس

■ فوری آغاز اور مکمل صارف گائیڈ

■ اضافی حفاظت کے لیے HV موصل پلگ کو لاک کرنا

■ ٹرمینلز کے اطراف کے شٹر گندگی اور دیگر اشیاء کے حادثاتی طور پر داخل ہونے سے روکتے ہیں۔

وضاحتیں

موصلیت کی حد	0.1 MÎ© سے 2 TÎ©
برائے نام ٹیسٹ وولٹیجز	250 V، 500 V، 1000 V، 2500 V، 5000 V
ٹرمینل وولٹیج کی درستگی
	ٹیسٹ وولٹیج
	â¥1000 V 0... برائے نام کا 5% ٹیسٹ وولٹیج
موصلیت کی درستگی	±5% ±3 ہندسے
شارٹ سرکٹ کرنٹ	5 ایم اے ±0.5 ایم اے
وولٹ میٹر کی درستگی	±2%rdg±3dgt
بجلی کی فراہمی	8 x LR6/AA بیٹریاں
آپریٹنگ درجہ حرارت کی حد اور نمی
	- 20 ° C سے 45 ° C
نمی	80% RH
اسٹوریج درجہ حرارت کی حد اور نمی
	-20 °C سے 60 °C
حفاظتی تحفظ	موصلیت کیٹ III 600 V
نوٹ	بیان کردہ ماحولیاتی حدود کے ساتھ خدمت کی غلطی دو بار اندرونی غلطی ہے۔
EMC	IEC 61326-1:2013 کے مطابق
طول و عرض	177 ملی میٹر x 226 ملی میٹر x 100 ملی میٹر
وزن	1.9 کلوگرام (بشمول بیٹری)

VS-3121

VS-3121ٹرانسفارمر کا پولرائزیشن انڈیکسالیکٹریکل اور انڈسٹریل ٹیسٹ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، جہاں آپریشن وولٹیجز 1000 V سے زیادہ ہیں اور زیادہ موصلیت ٹیسٹ وولٹیجز کی ضرورت ہے۔

VS-3121A کے برعکس، VS-3121 50 V، 100V، 250 V، 500 V، 1000 V اور 2500 V کے فکسڈ رینج وولٹیج پیش کرتا ہے۔

1 kV سے اوپر کے آپریٹنگ وولٹیج والے آلات کی ضرورت ہے۔ٹرانسفارمر کا پولرائزیشن انڈیکسs 1 kV سے اوپر کے وولٹیج پر۔ ہائی وولٹیج ٹیسٹنگ کے مرکز میں، ہمارے 5/10/15 kV یونٹس اعلیٰ ترین معیار کی جانچ کے ساتھ ساتھ اعلیٰ حفاظت، سہولت اور نقل پذیری کے متحمل ہیں۔

تمام ہائی کیپٹل کی مکمل موصلیت کی جانچ کی صلاحیت کے لیے

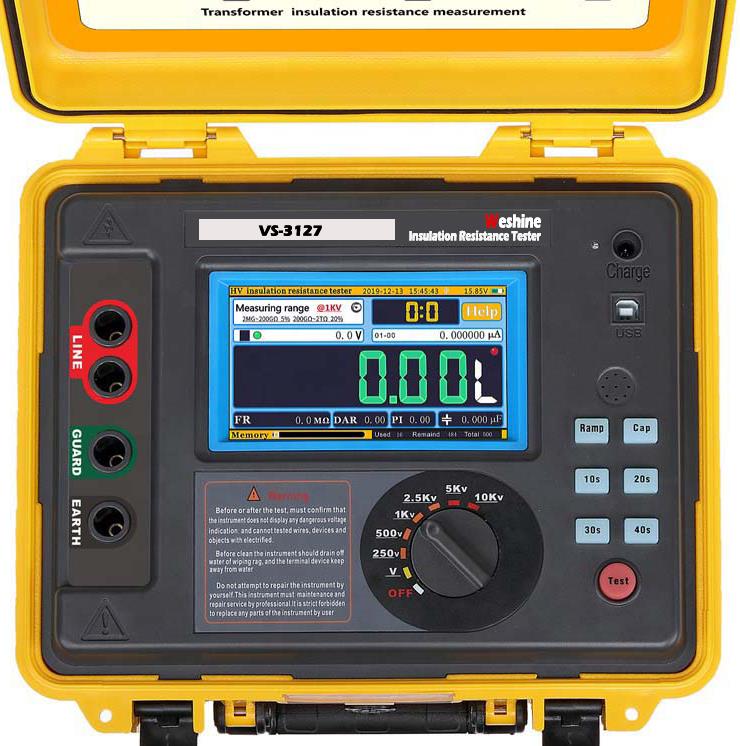

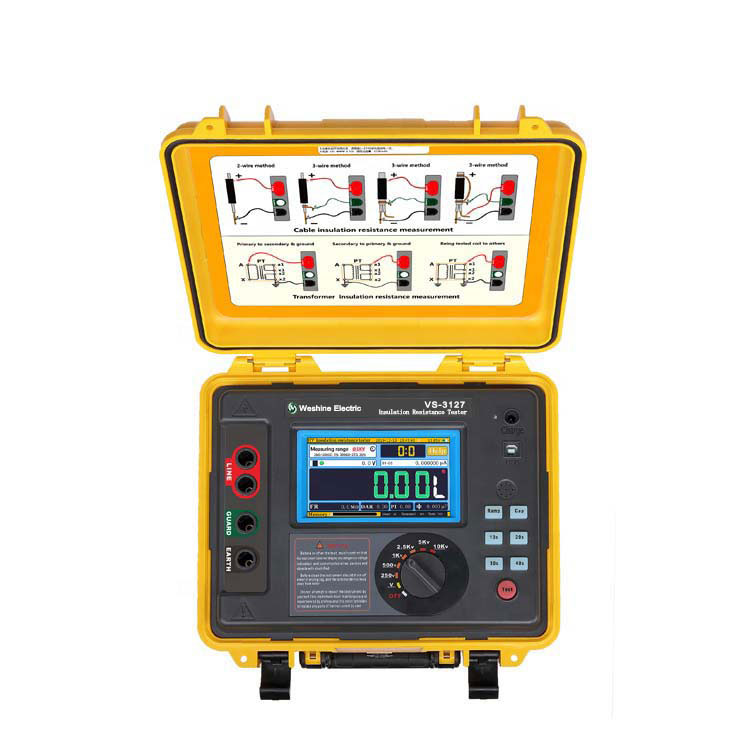

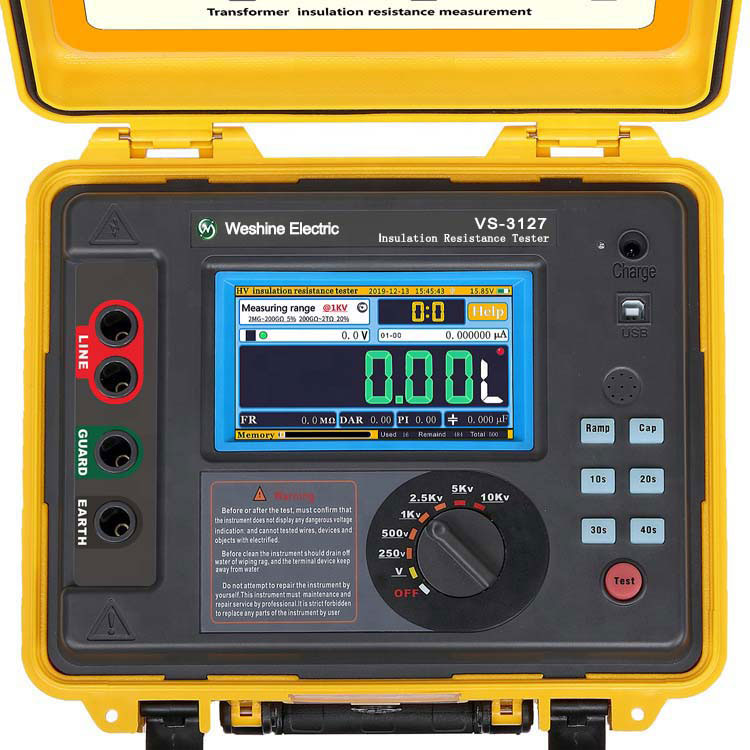

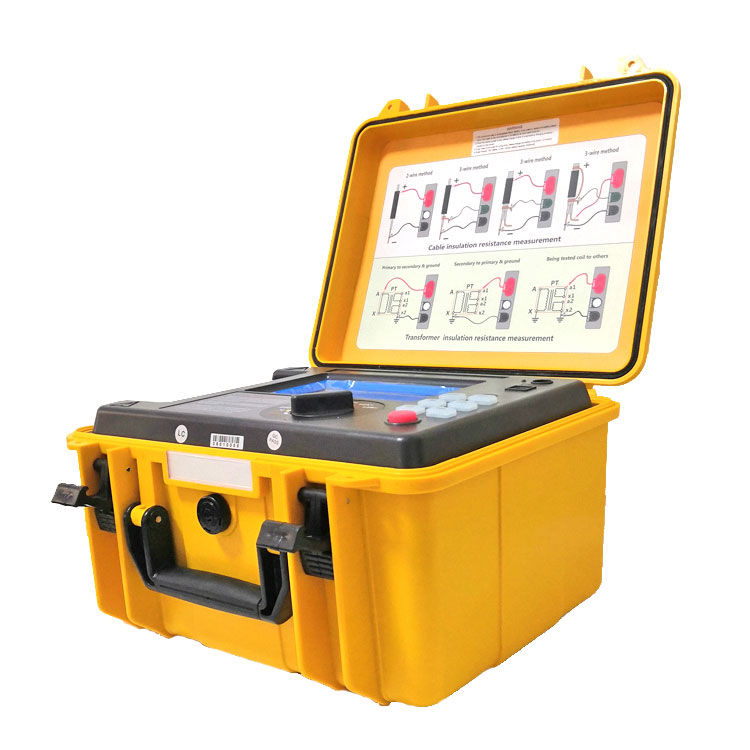

VS-3127

VS-3127ٹرانسفارمر کا پولرائزیشن انڈیکس30 TÎ© کی زیادہ سے زیادہ مزاحمت کے ساتھ 15 kV ٹیسٹ وولٹیج تک درست موصلیت مزاحمت کی پیمائش کرنے کی صلاحیت پیش کرتا ہے۔ مزاحمت کی پیمائش کی درستگی ہے ± 5% 1 MÎ© سے 3 TÎ©!

یوٹیلیٹیز اور سروس کمپنیوں کے لیے VS-3127 اپنی لچک اور مستقبل کی پروفنگ کی صلاحیت کے ساتھ ایک ہمہ جہت ٹیسٹر ہے۔ Weshine VS-3127 آپ جہاں بھی کام کرتے ہیں کام کرنے کے لیے ڈیزائن کیا گیا ہے۔

آؤٹ پٹ ریٹیڈ وولٹیج کی زیادہ سے زیادہ رسائی 7 گیئرز (250Vï¼¼¼500Vï¼¼1KVï¼2.5KVï¼¼¼5KVï¼10KVï¼¼15KV)۔

زیادہ سے زیادہ شارٹ سرکٹ کرنٹ 7mA

موصلیت مزاحمت ٹیسٹ (IR)، پولرائزیشن انڈیکس ٹیسٹï¼PI، ڈائی الیکٹرک جذب تناسب ٹیسٹ (DAR)۔ ریمپ ٹیسٹ موڈ (RAMP)، فلٹرڈ ریزسٹنس ٹیسٹ موڈ (FR)۔ *کیپیسیٹینس ٹیسٹ (کیپ۔)

وولٹیج مانیٹر فنکشن، خود بخود ماپا کے لائیو وولٹیج کی نگرانی کرتا ہے۔

15 KV پر کیوں ٹیسٹ کریں؟

5 kV سے 15 kV کرنٹ کو تین گنا کر دے گا - یہ تیز شور کی موجودگی میں منفی ٹیسٹ کرنٹ کو روک سکتا ہے۔

NETA ATS 2007 کی بنیاد پر 35,000 V سے 69,000 V کے اثاثوں کے لیے 15 kV کا تعین کیا گیا ہے۔

NETA ATS 2007 کی بنیاد پر 34,500 V سے اوپر کی موٹروں کو 15 kV پر ٹیسٹ کیا جانا چاہیے۔

وضاحتیں

موصلیت کی حد	0.1 MÎ© سے 30 TÎ©
برائے نام ٹیسٹ وولٹیجز	250 V، 500 V، 1 kV، 2.5 kV، 5 kV، 10 kV، 15 kV
ٹرمینل وولٹیج کی درستگی
	ï¼5%ï½10%ï¼±10V
موصلیت کی درستگی	1 MÎ© سے 3 TÎ©، ±5% ±3 ہندسے
	ï¼3 TÎ©, ±20% ±3 ہندسے
شارٹ سرکٹ کرنٹ	â¥7 mA ±0.5 mA
ریمپ ٹیسٹ موڈ	±2%rdg±3dgt
بجلی کی فراہمی	پیش سیٹ وولٹیج کے 10% قدم والے سائز کے ساتھ جانچ کر کے پیش سیٹ وولٹیج تک بڑھیں۔
آپریٹنگ درجہ حرارت کی حد اور نمی
	- 20 ° C سے 50 ° C
نمی	80% RH
اسٹوریج درجہ حرارت کی حد اور نمی
	-25 °C سے 65 °C
وولٹیج ٹیسٹ	AC/DC: 0Vï½1000V، درستگی: ±5%rdg±3V
اہلیت کا ٹیسٹ	10nFï½25uF، درستگی: ±10%rdg±10nF
موجودہ ٹیسٹ	0.01nAï½7mA، درستگی: ±5%rdg±0.5nA
حفاظتی تحفظ	موصلیت کیٹ III 600 V
نوٹ	بیان کردہ ماحولیاتی حدود کے ساتھ خدمت کی غلطی دو بار اندرونی غلطی ہے۔
EMC	IEC 61326-1:2013 کے مطابق
طول و عرض	280 ملی میٹر x 260 ملی میٹر x 160 ملی میٹر
وزن	4.9 کلوگرام (بشمول بیٹری)

انتخاب

ویشین کے پاس 8 سال کا تجربہ ہے خاص طور پر بجلی کے آلات کی مکمل رینج سے نمٹنے کے لیے۔ اس وقت، ویشین نے مختلف ایجاد کیے ہیں۔ٹرانسفارمر کا پولرائزیشن انڈیکسہر قدم کے لیے جیسا کہ فارم کے طور پر دکھایا گیا ہے:

کے لیے معلومات کا آرڈر دیناٹرانسفارمر کا پولرائزیشن انڈیکسS
کیٹ. نہیں.	زیادہ سے زیادہ ٹیسٹ وولٹیج	زیادہ سے زیادہ ٹیسٹ رینج	IR/PI/DAR	RAMP	ایف آر	ٹوپی
VS-3121	2.5 kV	100 GÎ©	√
VS-3121A	5.0 kV	20 TÎ©	√
VS-3125	5.0 kV	10 TÎ©	√	√	√
VS-3125A	5.0 kV	10 TÎ©	√	√	√	√
VS-3126	10.0 kV	20 TÎ©	√	√	√
VS-3126A	10.0 kV	20 TÎ©	√	√	√	√
VS-3127	15.0 kV	30 TÎ©	√	√	√	√

سپلائی چین کے مسائل کی بنیاد پر: موجودہ قیمتوں اور لیڈ ٹائمز کے لیے براہ کرم اپنے پسندیدہ مجاز ویشین ڈسٹری بیوٹر سے رابطہ کریں۔

کوالٹی سرٹیفکیٹ

ہم ہمیشہ یقین رکھتے ہیں کہ ہماری کمپنی کی تمام کامیابیوں کا براہ راست تعلق ہماری فراہم کردہ مصنوعات کے معیار سے ہے۔ٹرانسفارمر کا پولرائزیشن انڈیکسISO9001، ISO14000:14001 رہنما خطوط اور ہمارے سخت کوالٹی کنٹرول سسٹم میں بیان کردہ اعلیٰ ترین معیار کی ضروریات کو پورا کریں۔
