جزوی خارج ہونے والا مفت AC وولٹیج ٹیسٹ سسٹم کا مقابلہ کرتا ہے۔

اعلی درجے کی SF6 گیس سے موصل ٹرانسفارمر ٹیکنالوجی کا استعمال کرتے ہوئے، جزوی ڈسچارج فری AC وولٹیج ٹیسٹ سسٹم ≤5pC کی مجموعی جزوی خارج ہونے والی سطح کے ساتھ مستحکم 250kV آؤٹ پٹ فراہم کرتا ہے۔ ذہین خودکار کنٹرول، ری ایکٹیو پاور کمپنسیشن، کم شور آپریشن، اور جامع تحفظ کے افعال کی خاصیت، یہ پاور یوٹیلیٹیز، صنعتی اداروں، یونیورسٹیوں، تحقیقی اداروں اور ہائی وولٹیج لیبارٹریوں کے لیے مثالی ہے۔

چونکہ بجلی کی صنعتیں موصلیت کے معائنے اور مائیکرو پارشل ڈسچارج کا پتہ لگانے کے معیار کو بڑھاتی رہتی ہیں، اس ٹیسٹنگ یونٹ کو مارکیٹ کے اس طرح کے تقاضوں کو پورا کرنے کے لیے تیار کیا گیا ہے۔ روایتی تیل سے بھرے ٹیسٹ ٹرانسفارمرز کے برعکس، SF6 موصلیت تیل کے رساؤ اور آلودگی کے خطرات کو دور کرتی ہے، جبکہ سامان کے مجموعی وزن کو 20% سے 60% تک کم کرتی ہے تاکہ آسان نقل و حمل اور جگہ کا تعین کیا جا سکے۔

ان تمام قابل اعتماد کارکردگیوں کو پیشہ ورانہ مینوفیکچرنگ کی طاقت سے تعاون حاصل ہے۔ Weshine® ایک جدید ہائی ٹیک فیکٹری ہے جو پاور سسٹم آٹومیشن ڈیوائسز اور ٹیسٹ آلات کی تحقیق اور ترقی، پیداوار، فروخت اور خدمات میں مہارت رکھتی ہے۔ مصنوعات دنیا بھر میں فروخت ہوتی ہیں اور بہت سے صارفین کی جانب سے مثبت ردعمل موصول ہوئے ہیں۔

کارکردگی

جزوی ڈسچارج فری AC ودسٹنڈ وولٹیج ٹیسٹ سسٹم SF6 گیس انسولیٹڈ ٹرانسفارمرز کو اپناتا ہے تاکہ مستحکم 250kV آؤٹ پٹ کو برقرار رکھا جا سکے، مکمل سیٹ جزوی ڈسچارج کو ≤5pC تک محدود کر دیا جائے۔ ذہین خودکار کنٹرول، ری ایکٹیو پاور کمپنسیشن، کم شور اور ملٹی لیئر سیفٹی پروٹیکشن اسے پاور فیکٹریوں، صنعتی کلائنٹس، یونیورسٹیوں اور ریسرچ لیبز کے لیے ایک عملی انتخاب بناتی ہے۔

پوری مشین کا جزوی ڈسچارج انڈیکس ≤5pC سے ٹکراتا ہے، اور بلٹ ان SF6 ٹرانسفارمر ریٹیڈ وولٹیج کے تحت صرف ≤3pC جزوی ڈسچارج پیدا کرتا ہے۔ اس طرح کی بہترین موصلیت کی کارکردگی اسے جزوی ڈسچارج معائنہ، فیکٹری قبولیت کی جانچ، موصلیت کی تصدیق اور مختلف ہائی وولٹیج تحقیقی کاموں کے لیے مثالی بناتی ہے۔

ساخت

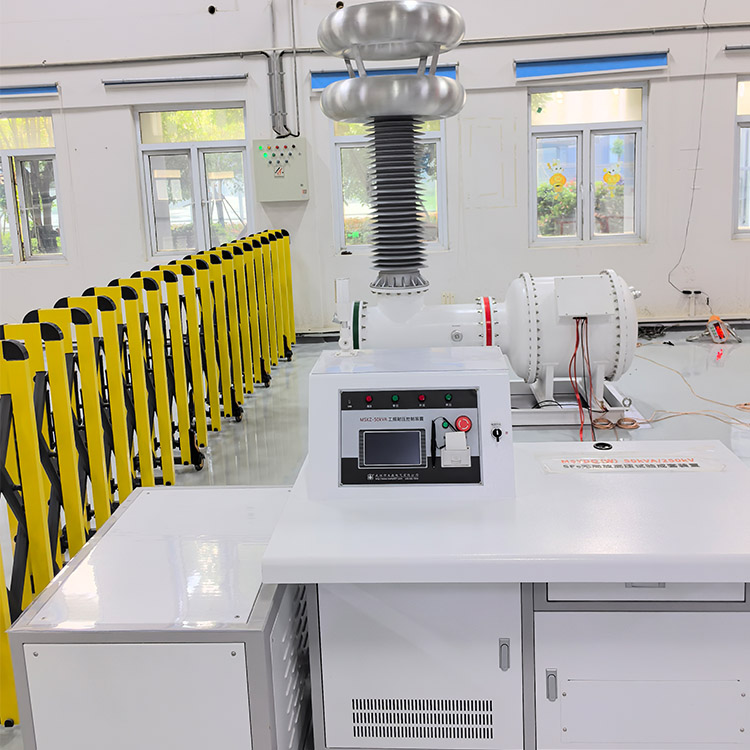

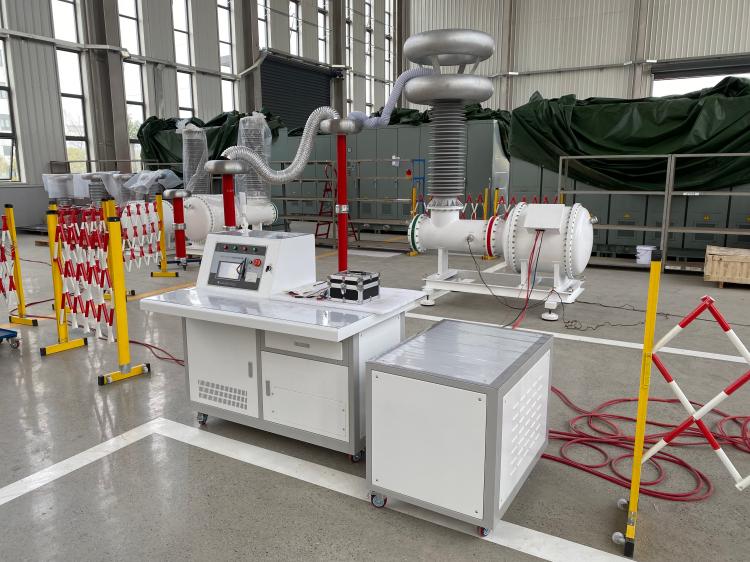

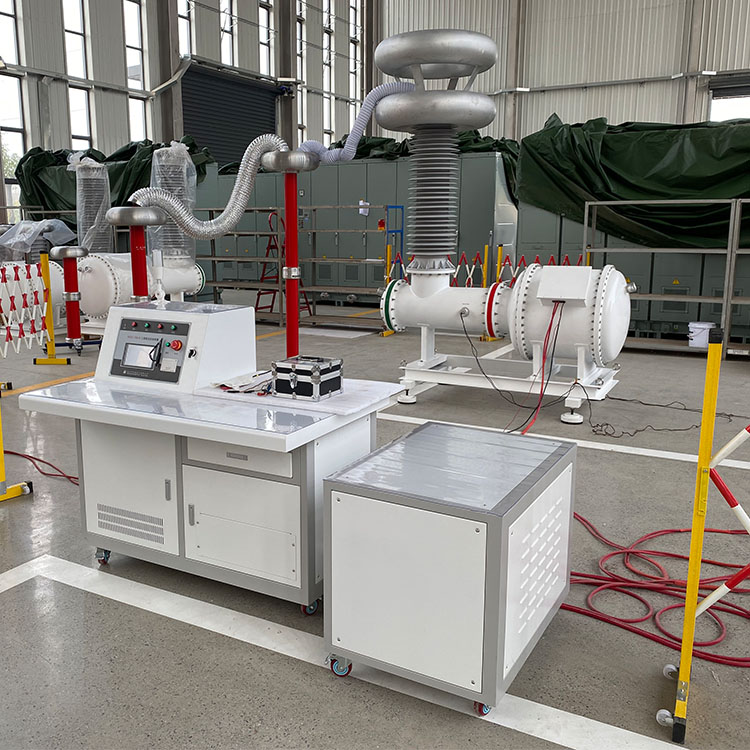

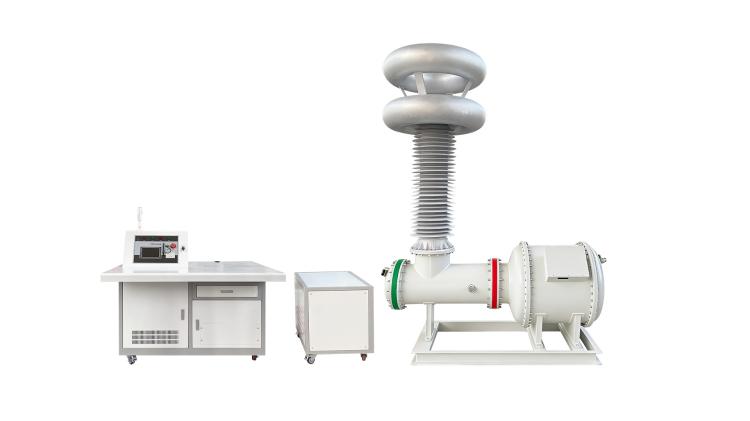

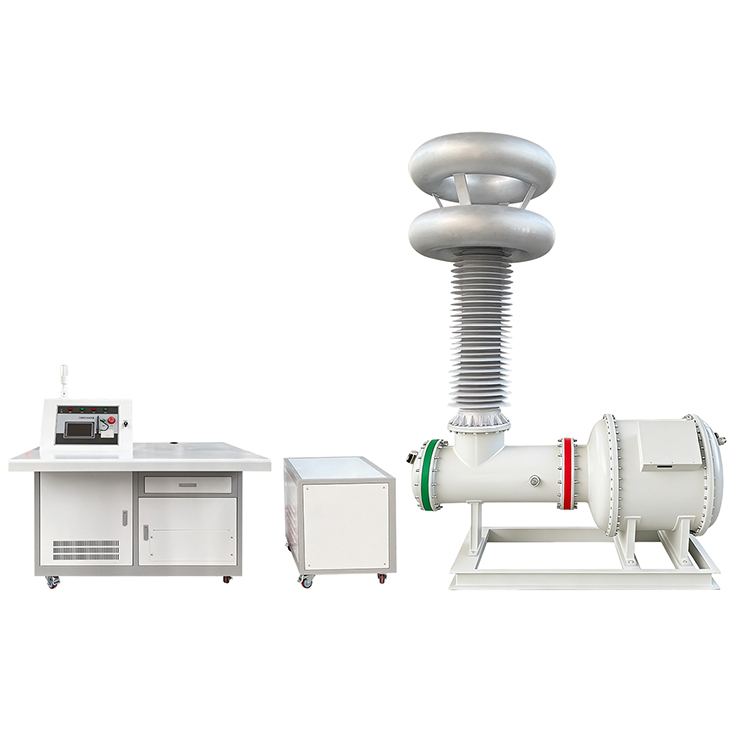

مکمل پیکج میں SF6 انسولیٹڈ ٹیسٹ ٹرانسفارمر، کپلنگ کیپسیٹر، ہائی وولٹیج کرنٹ کو محدود کرنے والا ری ایکٹر، کم وولٹیج معاوضہ ری ایکٹر، آئسولیشن ٹرانسفارمر اور مکمل خودکار کنٹرول کیبنٹ شامل ہے۔ کم وولٹیج کے معاوضے کی ٹیکنالوجی ان پٹ پاور کی کھپت کو 60% تک کم کرتی ہے، جو ٹیسٹ کی کارکردگی کو بہت زیادہ بڑھاتی ہے اور بجلی کی فراہمی کی ضروریات کو کم کرتی ہے۔

کنٹرول

جزوی ڈسچارج فری اے سی ودسٹینڈ وولٹیج ٹیسٹ سسٹم 7 انچ کے کلر ٹچ اسکرین کنٹرول یونٹ سے لیس ہے جو خودکار اور دستی آپریشن دونوں طریقوں کو سپورٹ کرتا ہے۔ آپریٹرز پانچ الگ الگ وولٹیج سیگمنٹس سیٹ کر سکتے ہیں، بوسٹ سپیڈ کو ایڈجسٹ کر سکتے ہیں اور وقت کو آزادانہ طور پر روک سکتے ہیں۔ خودکار افعال وولٹیج لفٹنگ، معاوضہ سوئچنگ، ٹائمنگ، ٹیسٹنگ کے بعد پریشر ریلیف، ڈیٹا اسٹوریج، ریکارڈ تلاش اور ٹیسٹ رپورٹ پرنٹنگ کا احاطہ کرتے ہیں۔

حفاظت

مستحکم اور محفوظ آپریشن کی ضمانت دینے کے لیے، ساز و سامان 5% سے کم ویوفارم ڈسٹورشن اور 65dB سے کم شور کے ساتھ ہموار سائن ویو وولٹیج نکالتا ہے۔ اوور وولٹیج اور اوور کرنٹ پروٹیکشن میکانزم پوری طرح سے لیس ہیں۔ اس کا ماڈیولر فریم ورک بعد میں اپ گریڈ کی حمایت کرتا ہے، 1200kV تک الٹرا ہائی وولٹیج ٹیسٹنگ کے لیے قابل توسیع۔

خصوصیات

1، SF6 گیس سے موصل ٹرانسفارمر ٹیکنالوجی

2، بغیر کسی ماحولیاتی آلودگی کے تیل سے پاک ڈیزائن

3، مکمل نظام جزوی خارج ہونے والے مادہ کی سطح ≤5pC

4، ٹرانسفارمر جزوی خارج ہونے والے مادہ کی سطح ≤3pC

5، 250kV تک ریٹیڈ آؤٹ پٹ وولٹیج

6، شرح شدہ صلاحیت 50kVA

7، ری ایکٹیو پاور معاوضہ ان پٹ کرنٹ کو 60% تک کم کرتا ہے

8، خودکار اور دستی جانچ کے طریقے

9، پانچ مرحلے کے قابل پروگرام وولٹیج اور وقت کی ترتیبات

10، سایڈست وولٹیج ریمپ کی شرح

11، ذہین وولٹیج ریگولیشن اور معاوضہ سوئچنگ

12، تاریخی ڈیٹا اسٹوریج اور رپورٹ پرنٹنگ

13، مسخ کے ساتھ مستحکم سائن ویو آؤٹ پٹ ≤5%

14، کم آپریٹنگ شور ≤65dB

15، ہائی وولٹیج اوور وولٹیج تحفظ

16، ٹیل کرنٹ اوور کرنٹ تحفظ

17، جزوی خارج ہونے والے مادہ اور AC وولٹیج کی جانچ کے لیے موزوں ہے۔

ایپلی کیشنز

1، ٹرانسفارمر AC وولٹیج ٹیسٹنگ کے ساتھ

2، GIS جزوی ڈسچارج ٹیسٹنگ

3، سوئچ گیئر کی موصلیت کی جانچ

4، ہائی وولٹیج کیبل ٹیسٹنگ

5، بشنگ ٹیسٹنگ

6، انسولیٹر ٹیسٹنگ

7، فیکٹری قبولیت ٹیسٹنگ (FAT)

8، ہائی وولٹیج لیبارٹری ٹیسٹنگ

9، برقی آلات کی قسم کی جانچ

10، بچاؤ کی بحالی کے پروگرام

ویشین کے فوائد

ویشین الیکٹرک ہائی وولٹیج کی جانچ کے آلات اور جزوی خارج ہونے والے مادہ کی پیمائش کے نظام کا ایک پیشہ ور صنعت کار ہے۔ ہماری VS-W سیریز کے جزوی ڈسچارج فری AC ودسٹ وولٹیج ٹیسٹ سسٹمز جدید SF6 موصلیت کی ٹیکنالوجی، انتہائی کم جزوی خارج ہونے والی کارکردگی، ذہین آٹومیشن، اور قابل اعتماد حفاظتی تحفظ کو یکجا کرتے ہیں۔ لیبارٹری اور فیلڈ ایپلی کیشنز کا مطالبہ کرنے کے لیے ڈیزائن کیا گیا، ویشین سلوشنز صارفین کو جانچ کی درستگی کو بہتر بنانے، ریگولیٹری تعمیل کو یقینی بنانے، اور آلات کی طویل مدتی اعتبار کو بڑھانے میں مدد کرتے ہیں۔
