100kV جزوی ڈسچارج فری AC Hipot ٹیسٹ سسٹم

100kV پارشل ڈسچارج فری AC Hipot ٹیسٹ سسٹم ایک پیشہ ور ہائی وولٹیج ٹیسٹنگ سلوشن ہے جو AC کو برداشت کرنے والے وولٹیج ٹیسٹ اور ٹرانسفارمرز، سوئچ گیئر، انسولیٹروں، کیبلز، بشنگز، GIS آلات اور دیگر برقی آلات کے جزوی خارج ہونے والے مادہ کا پتہ لگانے کے لیے تیار کیا گیا ہے۔

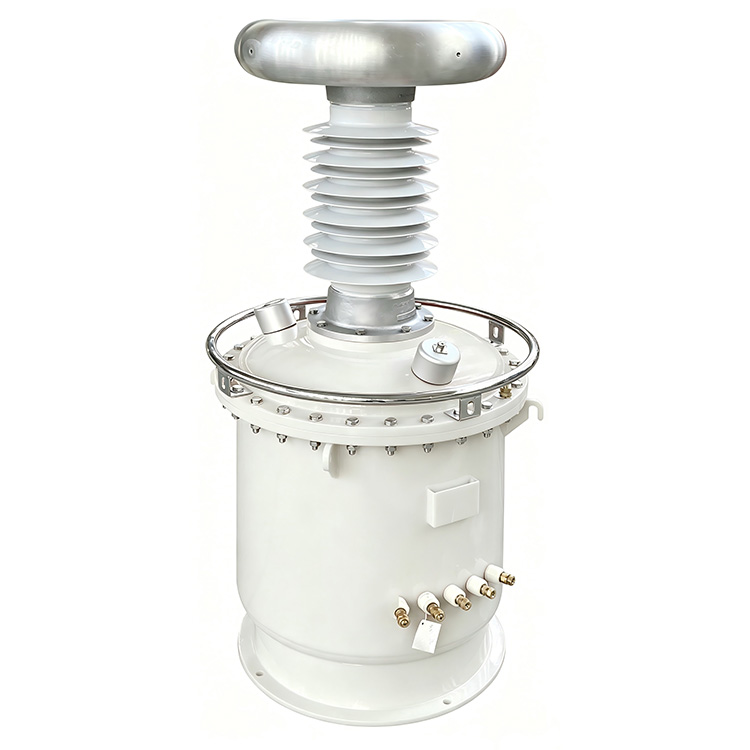

یہ نظام روایتی تیل میں ڈوبے ہوئے ڈھانچے کی بجائے SF6 گیس سے موصل ٹیسٹ ٹرانسفارمر کو اپناتا ہے، تیل کی آلودگی کے خطرے کو ختم کرتا ہے جبکہ سامان کے وزن میں 20% سے 60% تک نمایاں کمی لاتا ہے۔ یہ ٹرانسفارمر اعلیٰ موصلیت اور انتہائی کم جزوی خارج ہونے والے مادہ کا حامل ہے، PD کی سطح ≤3pC کو مارتا ہے۔ ریٹیڈ وولٹیج پر چلنے پر مکمل نظام کل جزوی خارج ہونے والے مادہ کو 5pC سے زیادہ نہیں رکھتا ہے۔

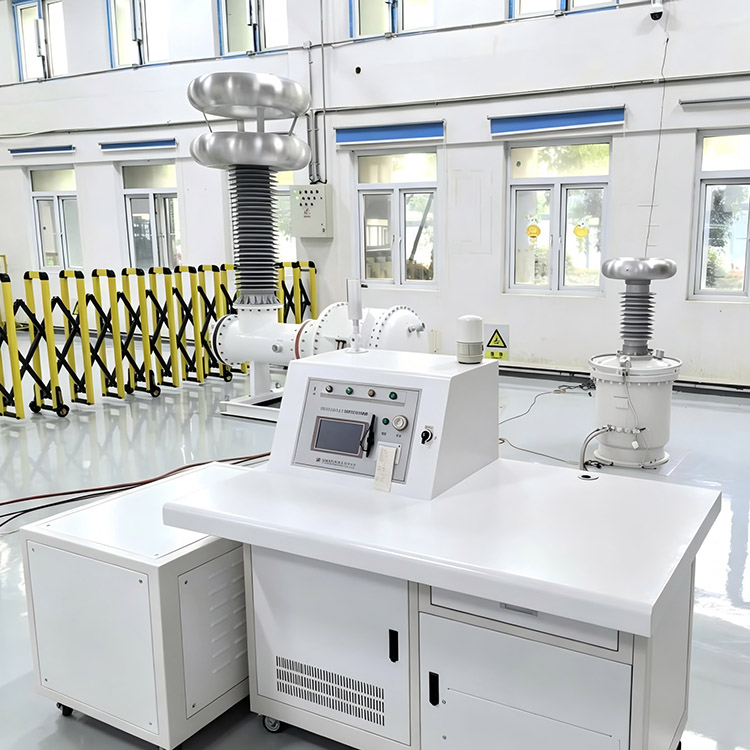

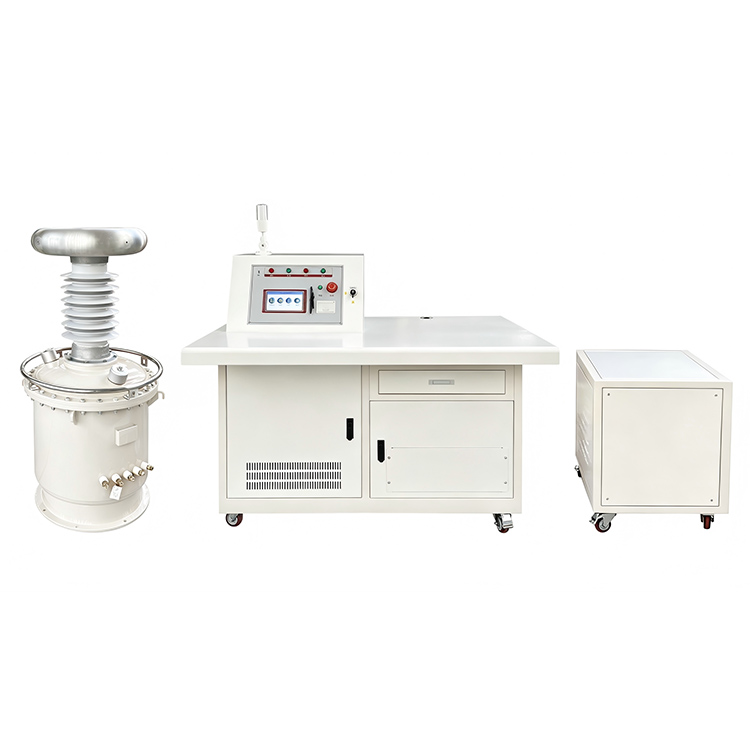

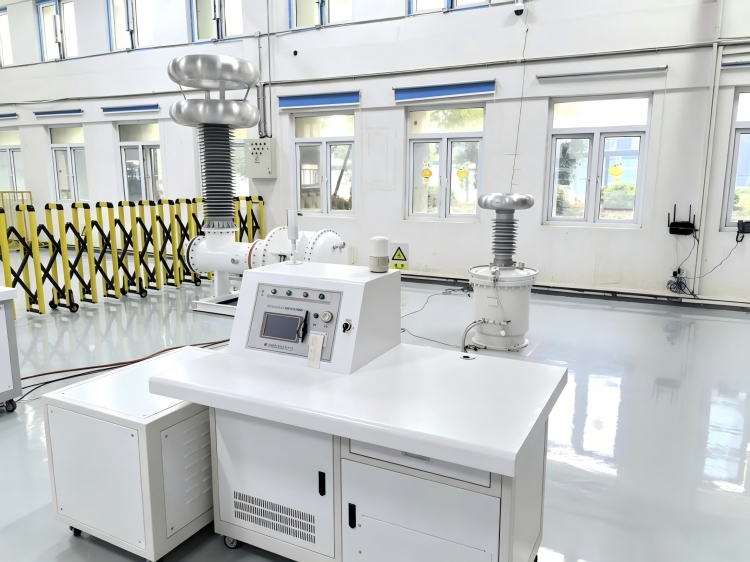

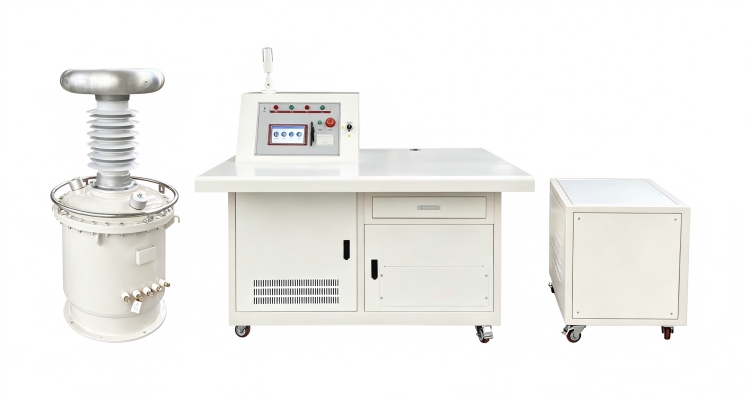

یہ مکمل انٹیگریٹڈ ٹیسٹ سسٹم ہائی وولٹیج ٹیسٹ ٹرانسفارمر، کپلنگ کیپسیٹر، ہائی وولٹیج کرنٹ لمٹنگ ری ایکٹر، کم وولٹیج کمپنسیشن ری ایکٹر، آئسولیشن ٹرانسفارمر، آٹومیٹک آپریشن کنسول کے ساتھ ساتھ کمپنسیشن کیبنٹ کے ساتھ اسمبل کیا گیا ہے۔ اس کا بلٹ ان کم وولٹیج معاوضہ کا ڈھانچہ مؤثر طریقے سے ان پٹ موجودہ کھپت کو زیادہ سے زیادہ 60% تک کم کر سکتا ہے، جو توانائی کی کارکردگی کو بڑھانے اور روزانہ کے آپریشن کے اخراجات کو کم کرنے میں مدد کرتا ہے۔

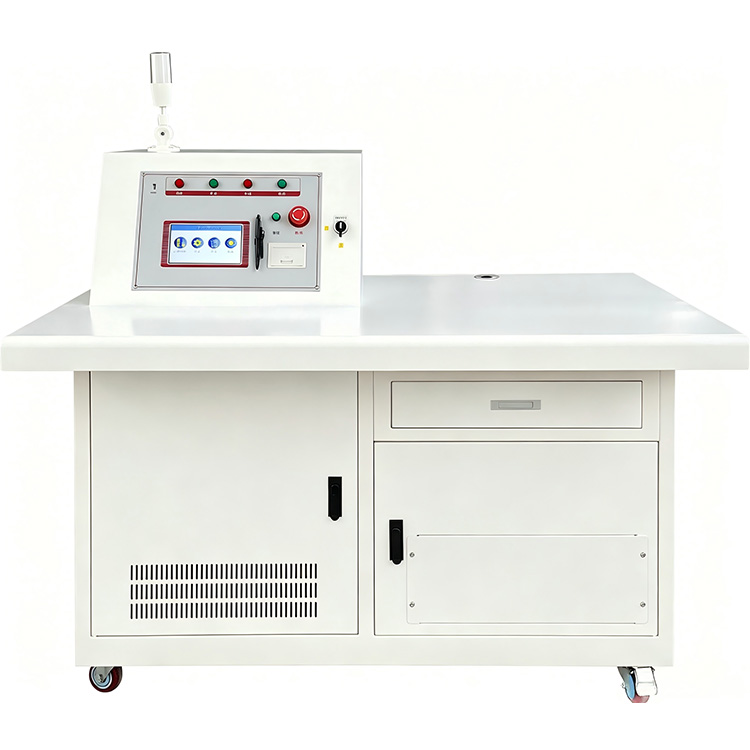

7 انچ کلر ٹچ اسکرین کنٹرول کنسول سے لیس، یہ سسٹم خودکار اور دستی دونوں طرح کی جانچ کے طریقوں کو سپورٹ کرتا ہے۔ صارفین آزادانہ طور پر پانچ وولٹیج مراحل، وولٹیج ریمپ ریٹ، اور ٹیسٹ کے دورانیے کو برداشت کر سکتے ہیں۔ خودکار جانچ کے افعال میں وولٹیج ریمپنگ، معاوضہ سوئچنگ، ٹائمنگ، وولٹیج میں کمی، ڈیٹا سٹوریج، اور رپورٹ پرنٹنگ شامل ہیں، جس سے ٹیسٹنگ کی کارکردگی اور ریپیٹ ایبلٹی میں بہت بہتری آتی ہے۔

ہائی وولٹیج لیبارٹریز اور فیلڈ ٹیسٹنگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا، یہ نظام 5% سے کم ویوفارم ڈسٹورشن، کم آپریٹنگ شور، اور اوور وولٹیج اور اوور کرنٹ حالات کے خلاف قابل اعتماد تحفظ فراہم کرتا ہے۔ توسیع پذیر ڈیزائن پروڈکٹ سیریز میں ملتے جلتے سسٹمز کو الٹرا ہائی وولٹیج ٹیسٹنگ ایپلی کیشنز کے لیے 1200kV تک وولٹیج کی درجہ بندی حاصل کرنے کی اجازت دیتا ہے۔

پروڈکٹ گائیڈ

سسٹم کیسے کام کرتا ہے۔

100kV جزوی ڈسچارج فری AC Hipot ٹیسٹ سسٹم SF6 موصل ٹیسٹ ٹرانسفارمر کے ذریعے ایک مستحکم ہائی وولٹیج پاور فریکوئنسی آؤٹ پٹ تیار کرتا ہے۔ جانچ کے دوران، کپلنگ کیپیسیٹر اور پیمائش کا سرکٹ جزوی خارج ہونے والی سرگرمی کی مسلسل نگرانی کرتا ہے جبکہ خودکار کنٹرول سسٹم وولٹیج کی ریمپنگ، ہولڈنگ اور کمی کے عمل کو منظم کرتا ہے۔

کم وولٹیج کا معاوضہ دینے والا ری ایکٹر مطلوبہ ان پٹ کرنٹ کو کم کرنے کا کام کرتا ہے، جو توانائی کی بہتر کارکردگی لاتا ہے اور منسلک بجلی کی فراہمی کے بوجھ کو کم کرتا ہے۔ پورا نظام بیک وقت وولٹیج کی جانچ اور جزوی خارج ہونے والے مادہ کی پیمائش کو برداشت کرنے کی صلاحیت رکھتا ہے، لہذا صارفین ہر قسم کے ہائی وولٹیج آلات کی موصلیت کی کارکردگی کا مکمل جائزہ لے سکتے ہیں۔

خصوصیات

1، تیل کی آلودگی کے بغیر SF6 گیس سے موصل ٹرانسفارمر ڈیزائن

2، مجموعی طور پر جزوی خارج ہونے والے مادہ کی سطح ≤5pC

3، ٹرانسفارمر جزوی خارج ہونے والے مادہ کی سطح ≤3pC

4، 100kV تک ریٹیڈ آؤٹ پٹ وولٹیج

5، رد عمل کی طاقت کا معاوضہ ذریعہ کرنٹ کو 60% تک کم کرتا ہے

6، خودکار اور دستی جانچ کے طریقے

7، پانچ مرحلے کے قابل پروگرام وولٹیج اور وقت کی ترتیبات

8، سایڈست وولٹیج ریمپ کی شرح 0.5kV/s سے 2.5kV/s تک

9، خودکار معاوضہ سوئچنگ اور وولٹیج ریگولیشن

10، تاریخی ڈیٹا اسٹوریج اور پرنٹنگ کے افعال

11، اعلی صحت سے متعلق وولٹیج کی پیمائش

12، مسخ کے ساتھ مستحکم سائن ویو آؤٹ پٹ ≤5%

13، کم شور کا آپریشن ≤65dB

14، جامع اوور وولٹیج اور اوورکرنٹ تحفظ

15، جزوی خارج ہونے والے مادہ اور AC وولٹیج کی جانچ کے لیے موزوں ہے۔

درخواست کے میدان

1، پاور یوٹیلیٹی کمپنیاں

معمول کی موصلیت کی جانچ اور ٹرانسفارمرز، سوئچ گیئر، GIS آلات، کیبلز، اور سب اسٹیشن اپریٹس کی جزوی خارج ہونے والی تشخیص کے لیے استعمال کیا جاتا ہے۔

2، ہائی وولٹیج لیبارٹریز

قسم کی جانچ، فیکٹری قبولیت کی جانچ، اور تحقیقی منصوبوں کے لیے موزوں ہے جن میں انتہائی کم جزوی خارج ہونے والی کارکردگی کی ضرورت ہوتی ہے۔

3، ٹرانسفارمر مینوفیکچررز

کوالٹی کنٹرول، موصلیت کی تصدیق، اور پاور اور ڈسٹری بیوشن ٹرانسفارمرز کی حتمی فیکٹری ٹیسٹنگ کے لیے استعمال کیا جاتا ہے۔

4، یونیورسٹیاں اور تحقیقی ادارے

ہائی وولٹیج انجینئرنگ کی تعلیم، موصلیت کی تحقیق، اور جدید الیکٹریکل ٹیسٹنگ پروجیکٹس کی حمایت کرتا ہے۔

5، صنعتی اور کان کنی کے ادارے

اہم برقی آلات کے لیے حفاظتی دیکھ بھال کی جانچ اور موصلیت کی حالت کا جائزہ فراہم کرتا ہے۔

عام ٹیسٹ آئٹمز

1، ٹرانسفارمر AC وولٹیج ٹیسٹنگ کے ساتھ

2، GIS جزوی ڈسچارج ٹیسٹنگ

3، ہائی وولٹیج سوئچ گیئر ٹیسٹنگ

4، پاور کیبل کی موصلیت کی جانچ

5، انسولیٹر اور بشنگ ٹیسٹنگ

6، برقی آلات کی فیکٹری قبولیت کی جانچ

7، ہائی وولٹیج لیبارٹری ریسرچ

8، بچاؤ کی بحالی کے پروگرام

ویشین کے فوائد

ویشین الیکٹرک ہائی وولٹیج ٹیسٹنگ گیئر کے ساتھ ساتھ جزوی خارج ہونے والے مادہ کی پیمائش کے نظام کو تیار کرنے اور تیار کرنے پر توجہ مرکوز کرتا ہے۔ ہمارے AC میں SF6 گیس کی موصلیت کے ساتھ وولٹیج ٹیسٹ یونٹس انتہائی کم جزوی ڈسچارج آؤٹ پٹ، اسمارٹ آٹومیٹک آپریشن، پاور سیونگ کمپنسیشن ٹیکنالوجی، اور قابل اعتماد حفاظتی تحفظ کے ماڈیولز کی خصوصیت رکھتے ہیں۔ لیبز اور سائٹ پر کام کے ماحول دونوں میں سخت جانچ کے کاموں کو ہینڈل کرنے کے لیے بنایا گیا ہے، Weshine کے تمام حل گاہکوں کو درست موصلیت کی کارکردگی کی جانچ کرنے، متعلقہ صنعت کے معیارات کو پورا کرنے، اور ان کے ہائی وولٹیج آلات کے طویل مدتی آپریشن کو مستحکم رکھنے میں مدد فراہم کرتے ہیں۔

ہمارا 100kV جزوی ڈسچارج فری AC Hipot ٹیسٹ سسٹم آپ کے تمام ہائی وولٹیج موصلیت کی جانچ اور جزوی خارج ہونے والے مادہ کی نگرانی کے مطالبات کو مکمل طور پر پورا کر سکتا ہے۔ اپنی مرضی کے مطابق حل، تفصیلی تکنیکی ڈیٹا اور مسابقتی کوٹیشنز کے لیے کسی بھی وقت بلا جھجھک ہماری ٹیم سے رابطہ کریں۔
