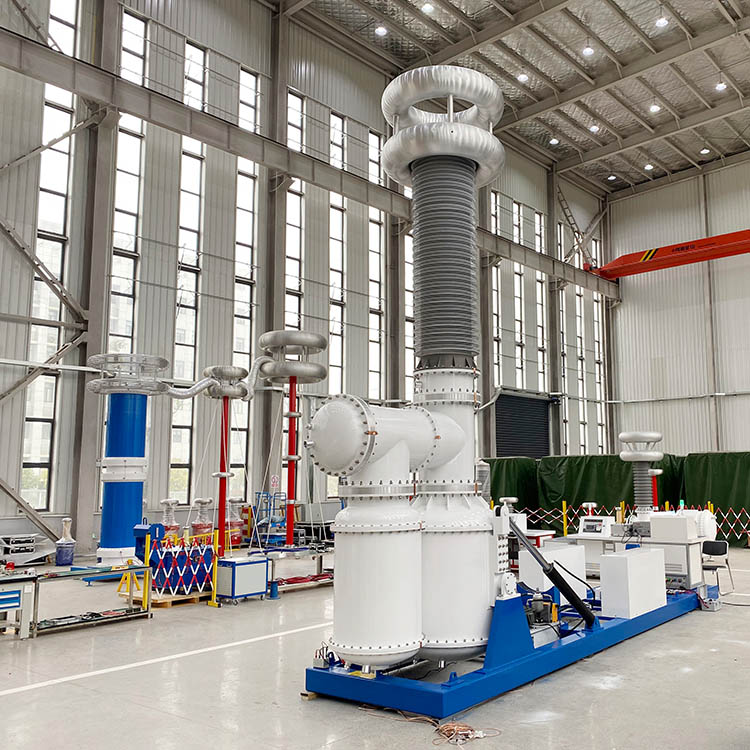

PD سے پاک AC وولٹیج ٹیسٹ کا نظام

یہ PD فری AC وِڈسٹینڈ وولٹیج ٹیسٹ سسٹم ہر قسم کے جدید ہائی وولٹیج اپریٹس کے لیے سخت موصلیت کا معائنہ اور جزوی ڈسچارج ٹیسٹنگ کے معیارات پر پورا اترتا ہے۔ پریمیم SF6 گیس انسولیٹڈ ٹرانسفارمرز سے لیس، یہ مستحکم موصلیت اور طویل سروس لائف کو برقرار رکھتے ہوئے روایتی تیل سے بھرے ٹیسٹ ٹرانسفارمرز کے آلودگی کے خطرات کو ختم کرتا ہے۔ بہت سے الیکٹریکل مینوفیکچررز بڑے پیمانے پر پیداوار کوالٹی کنٹرول کے لیے اس مکمل ٹیسٹ رگ کو ماخذ کرنے کے لیے خریداری کی پوچھ گچھ بھیجتے ہیں۔

SF6 موصل بنیادی اجزاء کے ارد گرد بنایا گیا، PD-free AC ودسٹ وولٹیج ٹیسٹ سسٹم 250kV وولٹیج کو مستحکم کرتا ہے اور 5pC کے اندر جزوی خارج ہونے کو محدود کرتا ہے۔ اس میں خودکار ذہین کنٹرول، ملٹی اسٹیج ری ایکٹیو پاور کمپنسیشن، کم شور والا آپریشن اور مکمل حفاظتی انٹرلاک شامل ہیں، جو پاور یوٹیلیٹیز، صنعتی فیکٹریوں، یونیورسٹیوں اور پیشہ ور ہائی وولٹیج لیبز سے مسلسل بلک آرڈرز کو اپنی طرف متوجہ کرتے ہیں۔

انٹیگریٹڈ مکمل ٹیسٹ پلیٹ فارم

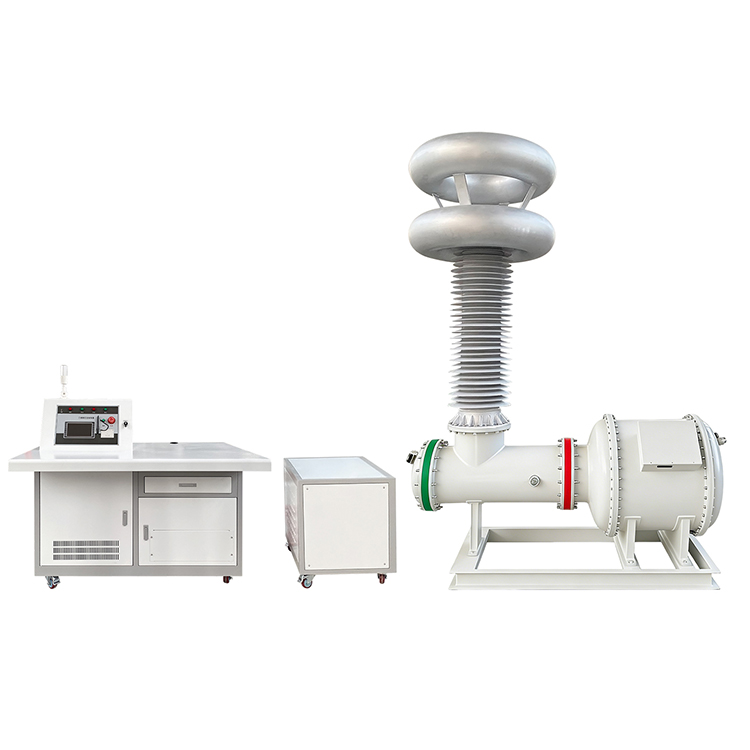

یہ ٹرانسفارمرز، GIS سوئچ گیئر، پاور کیبلز، بشنگز، انسولیٹروں اور ری ایکٹرز پر جانچ کی حمایت کرتا ہے۔ پورا یونٹ ہائی وولٹیج ٹرانسفارمر، کپلنگ کیپسیٹر، وولٹیج ڈیوائیڈر، کرنٹ محدود کرنے والے ری ایکٹر اور ذہین کنٹرول کنسول کو ایک آل ان ون اسٹیشن میں جوڑتا ہے، جس سے پروکیورمنٹ ٹیموں کو سامان کی خریداری کے الگ الگ اخراجات بچانے میں مدد ملتی ہے۔

ریٹیڈ وولٹیج کے تحت کام کرتے وقت، یہ PD فری AC وولٹیج ٹیسٹ سسٹم جزوی ڈسچارج ≤5pC رکھتا ہے، مکمل طور پر فیکٹری قبولیت ٹیسٹ، ٹائپ سرٹیفیکیشن، معمول کی موصلیت کی جانچ اور لیبارٹری تحقیق کے لیے انتہائی کم PD لیولز کی ضرورت ہوتی ہے۔ اس کی موج کی مسخ کو 2% سے نیچے کنٹرول کیا جاتا ہے، جو بین الاقوامی صنعت کے معیارات کے مطابق مستحکم، تولیدی ٹیسٹ ڈیٹا تیار کرتا ہے۔

موثر رد عمل کی طاقت کا معاوضہ

بلٹ ان کم وولٹیج معاوضہ ری ایکٹر بجلی کی مجموعی کھپت کو کم کرتا ہے اور آپریٹنگ کارکردگی کو بڑھاتا ہے۔ ملٹی لیول ری ایکٹیو پاور فائن ایڈجسٹمنٹ بھاری پیچیدہ ٹیسٹ بوجھ کے تحت مستحکم وولٹیج آؤٹ پٹ کو یقینی بناتی ہے، یہ ایک اہم خصوصیت ہے جو طویل مدتی کوآپریٹو خریداروں کو دوبارہ بلک آرڈرز جمع کرانے پر مجبور کرتی ہے۔

قابل اعتماد ذہین کنٹرول اور ملٹی لیئر سیفٹی پروٹیکشن

کنٹرول کنسول ہموار وولٹیج ریگولیشن اور ریئل ٹائم ڈیٹا مانیٹرنگ کا ادراک کرتا ہے، جس سے تکنیکی ماہرین مکمل حفاظت کے ساتھ وولٹیج کے ٹیسٹ کو مؤثر طریقے سے مکمل کر سکتے ہیں۔ کثیر تحفظ کے ڈیزائن بشمول اوور وولٹیج کٹ آف، کرنٹ کو محدود کرنا اور خارج ہونے والے مادہ کی روک تھام ہائی وولٹیج کے تجربات کے دوران خطرات کو بہت کم کرتے ہیں۔

اختیاری 500kV ہائی آؤٹ پٹ تصریح اور اعلیٰ جزوی خارج ہونے والے مادہ کو دبانے کی کارکردگی کے ساتھ، PD-free AC وِدسٹینڈ وولٹیج ٹیسٹ سسٹم پاور پلانٹس، الیکٹریکل مینوفیکچررز اور لیبز کے لیے موصلیت کی تشخیص اور ہائی وولٹیج کے آلات کی تصدیق کے لیے بہترین انتخاب ہے۔

کام کرنے کا اصول

PD-free AC Withstand وولٹیج ٹیسٹ سسٹم SF6 موصل ٹرانسفارمر پر انحصار کرتا ہے تاکہ 50Hz ہائی وولٹیج AC پاور معائنہ کے لیے فراہم کی جا سکے۔ ایک بلٹ ان کپلنگ کیپسیٹر حقیقی وقت میں جزوی خارج ہونے والے سگنل کو پکڑتا ہے، جبکہ وولٹیج ڈیوائیڈر پورے ٹیسٹ سائیکل میں آؤٹ پٹ وولٹیج کو ٹریک کرتا ہے۔ مماثل معاوضے والے ری ایکٹر خود بخود رد عمل والی بجلی کی طلب کو ایڈجسٹ کرتے ہیں، پاور ان پٹ کو کم کرتے ہیں اور مجموعی آپریشنل کارکردگی کو بڑھاتے ہیں۔

موجودہ محدود کرنے والے ری ایکٹرز اور مکمل حفاظتی انٹرلاک ماڈیولز سے لیس، یہ یونٹ ٹیسٹ کے نمونوں اور میزبان ڈیوائس دونوں کو اچانک اوور وولٹیج اور فلیش اوور کے خطرات سے بچاتا ہے، مستحکم، محفوظ جانچ کے نتائج فراہم کرتا ہے جو انجینئرز کی خریداری سے پہچان حاصل کرتے ہیں۔

ٹارگٹ ایپلیکیشن کے منظرنامے۔

گرڈ پاور آپریٹرز

سب اسٹیشن کے سامان کی دیکھ بھال، پراجیکٹ شروع کرنے اور ٹرانسفارمرز، GIS کیبنٹس اور ہائی وولٹیج سوئچ گیئر پر موصلیت کی تشخیص کے لیے مثالی۔ بہت سے پاور سٹیشن خریدار اس سسٹم کے لیے بلک پروکیورمنٹ کی درخواستیں جمع کراتے ہیں تاکہ باقاعدہ معائنہ کے کام کو معیاری بنایا جا سکے۔

ٹرانسفارمر پروڈکشن فیکٹریز

روزانہ پروڈکشن اسپاٹ چیکس، فیکٹری قبولیت کی جانچ اور پاور اور ڈسٹری بیوشن ٹرانسفارمرز کی سرکاری قسم کے سرٹیفیکیشن کے لیے بہترین۔ مینوفیکچرنگ پروکیورمنٹ ٹیمیں اکثر پروڈکشن انسپکشن سائیکل کو مختصر کرنے کے لیے اس ٹیسٹر کا اسٹاک محفوظ رکھتی ہیں۔

پروفیشنل ہائی وولٹیج لیبز

اس کی انتہائی کم جزوی خارج ہونے والی کارکردگی پروڈکٹ سرٹیفیکیشن اور نئی پروڈکٹ R&D ٹیسٹنگ کے سخت معیارات پر پورا اترتی ہے، جس سے لیب کے خریداروں کو طویل مدتی سپلائی آرڈرز کی طرف راغب کیا جاتا ہے۔

یونیورسٹیاں اور تحقیقی ادارے

ڈائی الیکٹرک مواد کی تحقیق، موصلیت کی کارکردگی کے تجزیہ اور ہائی وولٹیج کے بڑے تدریسی تجربات کے لیے موزوں ہے۔ ریسرچ پروجیکٹ کے خریدار باضابطہ آرڈر دینے سے پہلے اپنی مرضی کے مطابق ترتیب کی درخواست کرتے ہیں۔

فیکٹری اور کان کنی کے صنعتی صارفین

وقتا فوقتا احتیاطی جانچ پڑتال اور آن سائٹ بنیادی بجلی کی سہولیات کی موصلیت کی حالت کی جانچ پر لاگو کیا جاتا ہے، جس سے انٹرپرائز پروکیورمنٹ ڈیپارٹمنٹس کو تھرڈ پارٹی ٹیسٹنگ آؤٹ سورسنگ کے اخراجات کم کرنے میں مدد ملتی ہے۔

درخواست کی حد

1. پاور ٹرانسفارمر کی موصلیت کی جانچ

2.GIS جزوی خارج ہونے والے مادہ کا معائنہ

3. AC وولٹیج کی جانچ کا مقابلہ

4. ہائی وولٹیج سوئچ گیئر کا معمول کا پتہ لگانا

5. Bushing کارکردگی ٹیسٹ

6. پاور کیبل ٹیسٹ کا سامنا

7. ٹھوس انسولیٹر کے معیار کا معائنہ

8. آن سائٹ فیکٹری قبولیت ٹیسٹ (FAT)

9. پروڈکٹ کی قسم ٹیسٹ اور سرٹیفیکیشن سپورٹ

10. ہائی وولٹیج لیبارٹری تحقیقی کام

ویشین کور کی طاقتیں۔

ویشین الیکٹرک ہائی وولٹیج کی جانچ کے آلات اور جزوی خارج ہونے والے مادہ کی پیمائش کرنے والے آلات کی تیاری اور تیاری میں مہارت رکھتی ہے۔ ہمارے PD فری AC وولٹیج ٹیسٹ کے نظام کو بالغ SF6 موصلیت کی ٹیکنالوجی، انتہائی کم جزوی خارج ہونے والے انڈیکیٹرز، درست وولٹیج کے نمونے لینے اور جامع حفاظتی تحفظ کو اپناتے ہیں۔ پاور گرڈ آپریٹرز، الیکٹریکل مینوفیکچررز، تھرڈ پارٹی لیبز اور تحقیقی اداروں کے لیے تیار کردہ، ہمارا سامان جدید ہائی وولٹیج پاور ڈیوائسز کے لیے درست، محفوظ اور موثر جانچ فراہم کرتا ہے۔ عالمی پروجیکٹ کے خریدار باضابطہ فریم ورک پروکیورمنٹ معاہدوں پر دستخط کرنے سے پہلے نمونے کی جانچ کا بندوبست کر سکتے ہیں۔

اکثر پوچھے گئے سوالات

Q1: اہم تکنیکی وضاحتیں کیا ہیں؟

شرح شدہ صلاحیت: 250kVA۔ شرح شدہ آؤٹ پٹ وولٹیج: 500kV تک۔ جزوی خارج ہونے والے مادہ کی سطح: ≤5 پی سی۔ موج کی مسخ: ≤2%۔ سسٹم شور: ≤50dB۔ مسلسل آپریشن: 30 منٹ۔ اوور وولٹیج کی صلاحیت: 1 منٹ کے لیے 110%۔

Q2: تیل سے بھری قسم کے بجائے SF6 موصلیت کیوں؟

SF6 گیس آئل کاربنائزیشن بائی پروڈکٹس کو ختم کرتی ہے جو غلط PD سگنلز بناتے ہیں، مستحکم ڈائی الیکٹرک کارکردگی، صفر آلودگی کے خطرے کو یقینی بناتی ہے، اور ٹرانسفارمرز اور GIS پر درست FAT کے لیے ≤5pC پس منظر PD لیول کو برقرار رکھتی ہے۔

Q3: یہ سسٹم کن ایپلیکیشنز کو سپورٹ کرتا ہے؟

ٹرانسفارمر موصلیت کی جانچ، GIS سوئچ گیئر PD معائنہ، پاور کیبل برداشت کرنے والے ٹیسٹ، بشنگ/انسولیٹر کی کارکردگی کا جائزہ، FAT، ٹائپ سرٹیفیکیشن، اور ہائی وولٹیج لیبارٹری ریسرچ۔

Q4: رد عمل کی طاقت کا معاوضہ کیسے کام کرتا ہے؟

بلٹ میں کم وولٹیج معاوضہ ری ایکٹر (200kvar، ملٹی ٹیپ موٹرائزڈ سوئچنگ) قدموں میں ٹھیک ٹیونز ری ایکٹیو پاور۔ یہ بھاری ٹیسٹ بوجھ کے تحت مستحکم وولٹیج کو برقرار رکھتا ہے اور مجموعی آپریٹنگ کارکردگی کو بہتر بناتا ہے۔

Q5: حفاظتی تحفظ کی کون سی خصوصیات شامل ہیں؟

اوور وولٹیج کٹ آف، کرنٹ لمیٹنگ، ڈسچارج کی روک تھام، اور کرنٹ لمیٹنگ ری ایکٹر کے ساتھ مکمل حفاظتی انٹرلاک ماڈیولز سمیت ملٹی لیئر پروٹیکشنز اچانک فلیش اوور کے خطرات سے بچانے کے لیے۔

Q6: یہ نظام کس کے لیے ڈیزائن کیا گیا ہے؟

پاور گرڈ آپریٹرز، ٹرانسفارمر مینوفیکچرنگ فیکٹریاں، پیشہ ور ہائی وولٹیج لیبز، یونیورسٹیاں/تحقیقاتی ادارے، اور صنعتی فیکٹری/کان کنی کے صارفین معمول اور قسم کی جانچ کے لیے۔

خریداری گائیڈ

اپنی مرضی کے مطابق کوٹیشن حاصل کرنے اور اپنے پروکیورمنٹ پلان کے لیے تکنیکی فائلیں مکمل کرنے کے لیے اپنے ہائی وولٹیج ٹیسٹ کے پیرامیٹرز کو ہماری سیلز ٹیم کے ساتھ شیئر کریں۔
