مصنوعات کی وضاحت

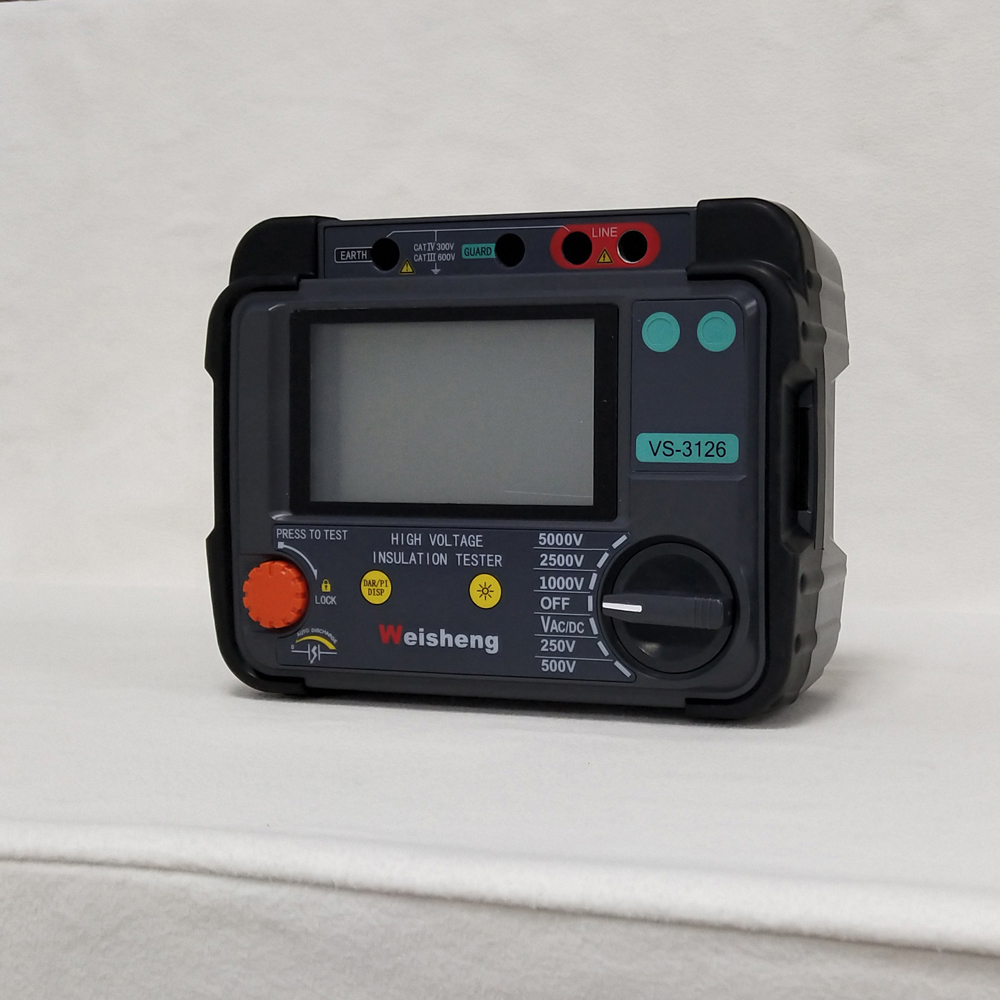

Weshine® VS-3126 ایک بیٹری سے چلنے والا ہےینالاگ موصلیت ٹیسٹرڈیجیٹل اور ینالاگ آرک ڈسپلے کے ساتھ ، کیبلز کی بحالی اور خدمت میں ہائی وولٹیج موصلیت کے خلاف مزاحمت کی جانچ کے لئے ڈیزائن کیا گیا ہے ، پلانٹ کی مشینری ، ٹرانسفارمر ، سوئچ گیئر اور صنعتی ایپلی کیشنز کو گھومانا۔

ڈی سی موصلیت کے ٹیسٹ 250 V ، 500 V ، 1000 V ، 2500 V ، 5000 V پر انجام دیئے جاتے ہیں۔ ٹیسٹ کے تحت کیپسیٹیو سرکٹس کے لئے خودکار خارج ہونے والا مادہ فراہم کیا جاتا ہے اور بوسیدہ وولٹیج ظاہر ہوتا ہے۔

گارڈ ٹرمینل کو سطح کے رساو کے اثرات کو کم سے کم کرنے کے لئے استعمال کیا جاسکتا ہے اور اسی وجہ سے موصلیت کے خلاف مزاحمت کے ٹیسٹ کرواتے وقت غلط پیمائش۔

کیپسیٹو ٹیسٹ آبجیکٹ کے ل the آلہ خود بخود داخلی ریزسٹر کے ذریعے خارج ہوجائے گا اور 30 V سے 600 V کی حد میں ٹرمینلز میں وولٹیج کی نشاندہی کرے گا جس میں 'HI' کے ذریعہ اشارہ کیا گیا ہے۔ یہ خصوصیت رد عمل کے بوجھ کی جانچ کے بعد بوسیدہ وولٹیج کا اشارہ دے گی۔ جب وولٹیج کا اشارے غائب ہوجاتا ہے تو صارف کے لئے ٹیسٹ لیڈز کو منقطع کرنا محفوظ ہے۔

VS-3126ینالاگ موصلیت ٹیسٹرآٹھ 1.5 V IEC LR6 (AA) خلیوں کے ذریعہ تقویت یافتہ ہے۔ ڈیزائن سیفٹی کی خصوصیات میں ہائی وولٹیج انتباہی اشارے ، IR ٹیسٹ کے بعد بیرونی وولٹیج ڈسپلے ، رد عمل کے بوجھ اور ٹیسٹ لیڈز کا خودکار خارج ہونے والے مادہ شامل ہیں

درخواست

بجلی کے موصلیت کا مواد خراب ہونے اور مہنگے مرمت کے بلوں کا باعث بننے کے ساتھ خراب ہوتا ہے۔ موصلیت کے خلاف مزاحمت ٹیسٹر موصلیت کے پار ایک ریگولیٹڈ ڈی سی وولٹیج کا اطلاق کرتے ہیں اور موصلیت کے خلاف مزاحمت کا حساب لگانے کے لئے اوہم کے قانون کو لاگو کرتے ہوئے اس کے ذریعے موجودہ بہاؤ کی پیمائش کرتے ہیں۔ موجودہ بہاؤ کیونکہ موصلیت کا کوئی مواد کامل نہیں ہے۔

IR ٹیسٹر کے استعمال میں شامل ہیں:

■ پروڈکٹ ٹیسٹ اور قابلیت

■ سامان کی تنصیب

■ معمول کی دیکھ بھال

■ مسئلے کی قراردادیں

ہائی وولٹیج ڈی سی کے ساتھ موصلیت کی جانچ موصلیت کے پولرائزیشن کو متاثر کرتی ہے جیسے ٹیسٹ کے تحت یونٹ کے مکمل خارج ہونے کے بغیر لگاتار جانچ سے مختلف نتائج برآمد ہوں گے۔

نتائج کو رجحان دینے کے قابل ہونے کے ل almost ایک انسولیٹر سے رابطہ قائم کرنے اور جانچنے کی ہمیشہ ایک ہی عمل اور تکنیک کو استعمال کرنے کے ل care دیکھ بھال کی جانی چاہئے۔ موصلیت کے درجہ حرارت کے ساتھ ساتھ IR اقدار کو ریکارڈ کرنا ضروری ہے

خصوصیات اور بینیفٹس

■ کمپیکٹ ، ؤبڑ موصلیت کے خلاف مزاحمت ٹیسٹر

■ آسان آپریشن اور وولٹیج کی حد کا انتخاب

■ AC اور DC وولٹ میٹر (30 V - 600 V)

■ صارف سیٹ ایبل IR ٹیسٹ ٹائمر (پہلے سے طے شدہ 1 منٹ) ، (زیادہ سے زیادہ 19 میٹر 50 s)

■ آلہ اور لیڈز کے لئے نرم کیری کیس

■ فوری آغاز اور مکمل صارف گائیڈ

■ اضافی حفاظت کے ل H HV موصل پلگ لاک کرنا

■ ٹرمینلز کے اس پار شٹر گندگی اور دیگر اشیاء کے حادثاتی طور پر داخل ہونے کو روکتے ہیں

وضاحتیں

موصلیت کی حد	0.1 MΩ سے 2 TΩ
برائے نام ٹیسٹ وولٹیجز	250 V ، 500 V ، 1000 V ، 2500 V ، 5000 V
ٹرمینل وولٹیج کی درستگی
	<1000 V 0 ... برائے نام کا 10 ٪ ٹیسٹ وولٹیج
	≥1000 V 0 ... برائے نام کا 5 ٪ ٹیسٹ وولٹیج
موصلیت کی درستگی	± 5 ٪ ± 3 ہندسے
شارٹ سرکٹ موجودہ	5 میں ± 0.5 بذریعہ
وولٹ میٹر کی درستگی	± 2 ٪ RDG ± 3DGT
بجلی کی فراہمی	8 X LR6/AA بیٹریاں
آپریٹنگ درجہ حرارت کی حد اور نمی
	- 20 ° C سے +45 ° C
نمی	80 ٪ RH
اسٹوریج درجہ حرارت کی حد اور نمی
	-20 ° C سے +60 ° C
حفاظت سے تحفظ	موصلیت بلی III 600 V.
نوٹ	بیان کردہ ماحولیاتی حدود کے ساتھ خدمت کی خرابی دو بار داخلی غلطی ہے
EMC	آئی ای سی 61326-1: 2013 کے مطابق
طول و عرض	177 ملی میٹر x 226 ملی میٹر x 100 ملی میٹر
وزن	1.9 کلوگرام (بیٹری شامل کریں)

VS-3126

VS-3126ینالاگ موصلیت ٹیسٹربجلی اور صنعتی ٹیسٹ ایپلی کیشنز کے لئے ڈیزائن کیا گیا ہے ، جہاں آپریشن وولٹیج 1000 V سے زیادہ ہے اور زیادہ موصلیت ٹیسٹ وولٹیج کی ضرورت ہے۔

VS-3126 کے برعکس ، VS-3126 50 V ، 100V ، 250 V ، 500 V ، 1000 V اور 2500 V کی مقررہ رینج وولٹیج پیش کرتا ہے۔

1 KV سے اوپر کے آپریٹنگ وولٹیج والے سامان کے لئے کم ٹیسٹ وولٹیج کی ضرورت ہوتی ہے۔ جدید ترین جانچ کی ضروریات کے ساتھ پوری طرح مطابقت پذیر ہونے کے لئے ، ویشائن اعلی معیار کا ایک کنبہ پیش کرتا ہےینالاگ موصلیت ٹیسٹرS 1 KV سے اوپر کے وولٹیجز پر۔ ہائی وولٹیج ٹیسٹنگ کے بنیادی حصے میں ، ہماری 5/10/15 کے وی یونٹ بنیادی حفاظت ، سہولت اور پورٹیبلٹی کے ساتھ ساتھ معیار کی جانچ کی اعلی سطح کے متحمل ہیں۔

تمام اعلی کیپٹل آلات کی مکمل موصلیت کی جانچ کی صلاحیت کے لئے ، ویشائن ایک قدم اور آگے بڑھتی ہے! گردش کے سامان کے لئے یونیورسل ٹیسٹنگ اسٹینڈرڈ ، آئی ای ای 43-2000 ، نے 12 کے وی اور اس سے اوپر کی درجہ بندی شدہ سامان کے لئے ٹیسٹ وولٹیج کی سفارش کو 10 کے وی تک بڑھا دیا۔ اس معیار کے ساتھ مکمل تعمیل صرف ایک ٹیسٹر ، ہمارے 10 کے وی ماڈل کے ساتھ حاصل کی جاسکتی ہے۔

VS-3127

VS-3127ینالاگ موصلیت ٹیسٹرزیادہ سے زیادہ 30 Tω کی زیادہ سے زیادہ مزاحمت کے ساتھ 15 KV ٹیسٹ وولٹیج تک درست موصلیت کے خلاف مزاحمت کی پیمائش کرنے کی صلاحیت پیش کرتا ہے۔ مزاحمت کی پیمائش کی درستگی 1 MΩ سے 3 TΩ سے 5 ٪ ہے!

افادیت اور خدمت کمپنیوں کے لئے VS-3127 ایک آل راؤنڈ ٹیسٹر ہے جس میں اس کی لچک اور مستقبل کی ثبوت کی صلاحیت ہے۔ ویشائن بمقابلہ -3127 جہاں بھی آپ کام کرتے ہیں کام کرنے کے لئے ڈیزائن کیا گیا ہے۔

آؤٹ پٹ ریٹیڈ وولٹیج میکس 7 گیئرز (250V ， 500V ， 1KV ， 2.5KV ， 5KV ， 10KV ， 15KV) تک پہنچ جاتا ہے۔

زیادہ سے زیادہ شارٹ سرکٹ موجودہ 7MA

موصلیت کے خلاف مزاحمت ٹیسٹ (IR) ، پولرائزیشن انڈیکس ٹیسٹ （PI) ، ڈائی الیکٹرک جذب تناسب ٹیسٹ (DAR)۔ ریمپ ٹیسٹ وضع (ریمپ) ، فلٹرڈ مزاحمتی ٹیسٹ وضع (ایف آر)۔ *کیپسیٹینس ٹیسٹ (کیپ.)۔

وولٹیج مانیٹر فنکشن ، ماپا کے براہ راست وولٹیج کی خود بخود نگرانی کرنا

15 کے وی پر ٹیسٹ کیوں؟

5 KV سے 15 KV موجودہ ٹرپل ٹیسٹ کرے گا - یہ اعلی شور کی موجودگی میں منفی ٹیسٹ کرنٹ کو روک سکتا ہے۔

نیٹا اے ٹی ایس 2007 پر مبنی 35،000 V سے 69،000 V کے اثاثوں کے لئے 15 کے وی کی وضاحت کی گئی ہے۔

نیٹا اے ٹی ایس 2007 کی بنیاد پر 34،500 V سے اوپر کی موٹروں کا 15 KV پر تجربہ کیا جانا چاہئے۔

وضاحتیں

موصلیت کی حد	0.1 MΩ سے 30 TΩ
برائے نام ٹیسٹ وولٹیجز	250 وی ، 500 وی ، 1 کے وی ، 2.5 کے وی ، 5 کے وی ، 10 کے وی ، 15 کے وی
ٹرمینل وولٹیج کی درستگی
	（5 ٪ ～ 10 ٪） ± 10V
موصلیت کی درستگی	1 MΩ سے 3 TΩ ، ± 5 ٪ ± 3 ہندسے
	＞ 3 TΩ ، ± 20 ٪ ± 3 ہندسے
شارٹ سرکٹ موجودہ	± 0.5 پر by 7 پر
ریمپ ٹیسٹ وضع	± 2 ٪ RDG ± 3DGT
بجلی کی فراہمی	پیش سیٹ وولٹیج کے 10 ste قدم والے سائز کے ساتھ جانچ کرکے پیش سیٹ وولٹیج تک قدم رکھیں
آپریٹنگ درجہ حرارت کی حد اور نمی
	- 20 ° C سے +50 ° C
نمی	80 ٪ RH
اسٹوریج درجہ حرارت کی حد اور نمی
	-25 ° C سے +65 ° C
وولٹیج ٹیسٹ	AC/DC: 0V ～ 1000V ، درستگی: ± 5 ٪ RDG ± 3V
اہلیت کا امتحان	10nf ～ 25uf ، درستگی: ± 10 ٪ RDG ± 10NF
موجودہ ٹیسٹ	0.01na ～ 7ma ، درستگی: ± 5 ٪ RDG ± 0.5NA
حفاظت سے تحفظ	موصلیت بلی III 600 V.
نوٹ	بیان کردہ ماحولیاتی حدود کے ساتھ خدمت کی خرابی دو بار داخلی غلطی ہے
EMC	آئی ای سی 61326-1: 2013 کے مطابق
طول و عرض	280 ملی میٹر x 260 ملی میٹر x 160 ملی میٹر
وزن	4.9 کلوگرام (بیٹری شامل کریں)

انتخاب

ویشین کے پاس بجلی کے سامان کی مکمل رینج سے نمٹنے کے لئے خاص طور پر 8 سال کا تجربہ ہے۔ فی الحال ، ویشین نے مختلف ایجاد کی ہےینالاگ موصلیت ٹیسٹرہر قدم کے لئے جیسا کہ شکل کے طور پر دکھایا گیا ہے:

کے لئے معلومات کا آرڈر دیناینالاگ موصلیت ٹیسٹرS
بلی گلے	زیادہ سے زیادہ ٹیسٹ وولٹیج	زیادہ سے زیادہ ٹیسٹ کی حد	IR/PI/DAR	ریمپ	fr	ٹوپی
VS-3121	2.5 کے وی	100 gΩ	√
VS-3121A	5.0 کے وی	20 سے	√
VS-3125	5.0 کے وی	10 سے	√	√	√
VS-3125A	5.0 کے وی	10 سے	√	√	√	√
VS-3126	10.0 کے وی	20 سے	√	√	√
VS-3126A	10.0 کے وی	20 سے	√	√	√	√
VS-3127	15.0 کے وی	30 سے	√	√	√	√

سپلائی چین کے مسائل کی بنیاد پر: براہ کرم موجودہ قیمتوں اور لیڈ اوقات کے لئے اپنے ترجیحی مجاز ویشین ڈسٹریبیوٹر سے رابطہ کریں۔

کوالٹی سرٹیفکیٹ

ہم ہمیشہ یقین رکھتے ہیں کہ ہماری کمپنی کی تمام کامیابی کا براہ راست تعلق ہمارے فراہم کردہ مصنوعات کے معیار سے ہے۔ینالاگ موصلیت ٹیسٹرISO9001 ، ISO14000: 14001 رہنما خطوط اور ہمارے سخت کوالٹی کنٹرول سسٹم میں مخصوص اعلی معیار کی ضروریات کو پورا کریں۔
