Weshine® نے CE سرٹیفکیٹ، اعلیٰ معیار اور درستگی کے ساتھ موصلیت کا ٹیسٹ میٹر ایجاد کیا، قومی معیارات کے مطابق ایجاد کیا اور تیار کیا، مکمل الیکٹرک ٹیسٹنگ حل دستیاب ہے۔ Weshine سے موصلیت ٹیسٹ میٹر کی مزید تفصیلات کے لیے ہم سے رابطہ کریں!
Weshine VS-3121A بیٹری سے چلنے والا ہے۔موصلیت کا ٹیسٹ میٹرڈیجیٹل اور اینالاگ آرک ڈسپلے کے ساتھ، کیبلز کی دیکھ بھال اور سروسنگ میں ہائی وولٹیج کی موصلیت کی مزاحمت کی جانچ کے لیے ڈیزائن کیا گیا ہے، پلانٹ کی مشینری، ٹرانسفارمرز، سوئچ گیئر اور صنعتی ایپلی کیشنز کو گھومنا ہے۔
DC موصلیت کے ٹیسٹ 250 V, 500 V, 1000 V, 2500 V, 5000 V پر کیے جاتے ہیں۔ موصلیت کی مزاحمت کی پیمائش کی حد 100 k Ω سے 1000 G Ω ہے۔ ٹیسٹ کے تحت کیپسیٹیو سرکٹس کے لیے خودکار ڈسچارج فراہم کیا جاتا ہے اور زوال پذیر وولٹیج ظاہر ہوتا ہے۔
گارڈ ٹرمینل کو سطح کے رساو کے اثرات کو کم کرنے کے لیے استعمال کیا جا سکتا ہے اور اس لیے جب موصلیت مزاحمتی ٹیسٹ کرائے جاتے ہیں تو غلط پیمائش۔
Capacitive ٹیسٹ اشیاء کے لیے آلہ خود بخود ایک اندرونی ریزسٹر کے ذریعے خارج ہو جائے گا اور 30 V سے 600 V کی رینج میں ٹرمینلز میں وولٹیج کی نشاندہی کرے گا جس میں âHiâ کی طرف سے اشارہ کیا گیا ہے۔ یہ خصوصیت رد عمل والے بوجھ کی جانچ کے بعد زوال پذیر وولٹیج کا اشارہ دے گی۔ جب وولٹیج انڈیکیٹر غائب ہو جاتا ہے تو صارف کے لیے ٹیسٹ لیڈز کو منقطع کرنا محفوظ ہوتا ہے۔
VS-3121Aموصلیت کا ٹیسٹ میٹرآٹھ 1.5 V IEC LR6 (AA) سیلز سے تقویت یافتہ ہے۔ ڈیزائن کی حفاظتی خصوصیات میں ہائی وولٹیج وارننگ انڈیکیٹر، IR ٹیسٹ کے بعد بیرونی وولٹیج ڈسپلے، ری ایکٹو بوجھ کا خودکار اخراج اور ٹیسٹ لیڈز شامل ہیں۔
برقی موصلیت کا مواد وقت کے ساتھ خراب ہو جاتا ہے جس کی وجہ سے خرابی اور مرمت کے مہنگے بل آتے ہیں۔ موصلیت کے خلاف مزاحمت کے ٹیسٹرز پورے موصلیت پر ایک ریگولیٹڈ DC وولٹیج کا اطلاق کرتے ہیں اور موصلیت کی مزاحمت کا حساب لگانے کے لیے Ohmâs قانون کا اطلاق کرتے ہوئے اس کے ذریعے کرنٹ کے بہاؤ کی پیمائش کرتے ہیں۔ کرنٹ بہتا ہے کیونکہ کوئی بھی موصلیت کا مواد کامل نہیں ہے۔
IR ٹیسٹر کے استعمال میں شامل ہیں:
â
■ سامان کی تنصیب
■ معمول کی دیکھ بھال
■ مسائل کے حل
ہائی وولٹیج ڈی سی کے ساتھ موصلیت کی جانچ انسولیشن پولرائزیشن کو متاثر کرتی ہے اس طرح کہ ٹیسٹ کے تحت یونٹ کے مکمل خارج ہونے کے بغیر لگاتار ٹیسٹنگ مختلف نتائج برآمد کرے گی۔
اس بات کا خیال رکھنا چاہیے کہ ہمیشہ ایک ہی طریقہ کار اور تکنیک کو استعمال کرنے کے لیے ایک انسولیٹر سے جڑنے اور جانچنے کے لیے نتائج کو رجحان میں لانے کے قابل ہو سکیں۔ موصلیت کے درجہ حرارت کے ساتھ ساتھ IR اقدار کو ریکارڈ کرنا ضروری ہے۔
■ کمپیکٹ، ؤبڑ موصلیت مزاحمت ٹیسٹر
■ آسان آپریشن اور وولٹیج کی حد کا انتخاب
■ AC اور DC وولٹ میٹر (30 V - 600 V)
■ یوزر سیٹ ایبل IR ٹیسٹ ٹائمر (پہلے سے طے شدہ 1 منٹ)، (زیادہ سے زیادہ 19 میٹر 50 سیکنڈ)

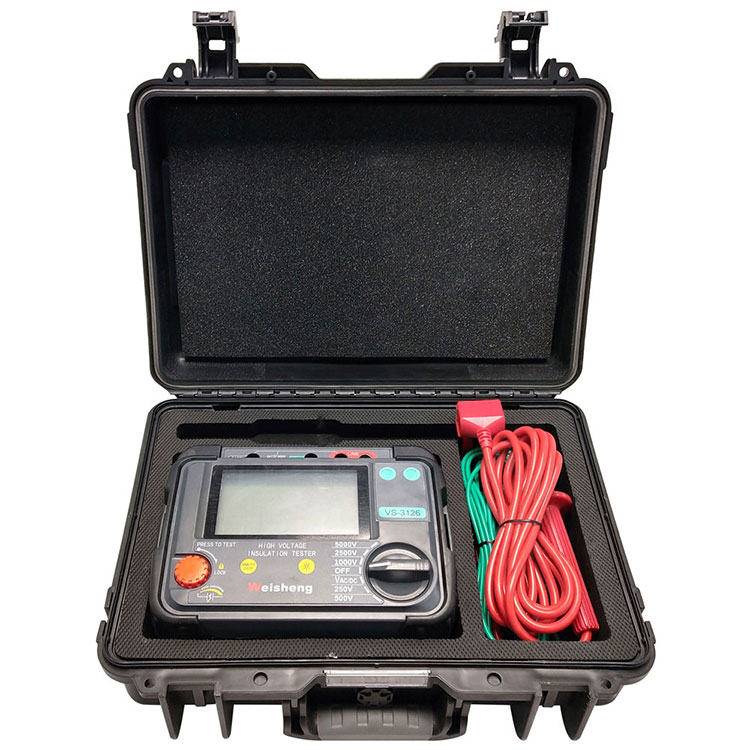

■ آلے اور لیڈز کے لیے نرم کیری کیس
■ فوری آغاز اور مکمل صارف گائیڈ
■ اضافی حفاظت کے لیے HV موصل پلگ کو لاک کرنا
■ ٹرمینلز کے اطراف کے شٹر گندگی اور دیگر اشیاء کے حادثاتی طور پر داخل ہونے سے روکتے ہیں۔
موصلیت کی حد |
0.1 MΩ سے 2 TΩ |
برائے نام ٹیسٹ وولٹیجز |
250 V، 500 V، 1000 V، 2500 V، 5000 V |
ٹرمینل وولٹیج کی درستگی |
|
|
ٹیسٹ وولٹیج |
|
â¥1000 V 0... برائے نام کا 5% ٹیسٹ وولٹیج |
موصلیت کی درستگی |
±5% ±3 ہندسے |
شارٹ سرکٹ کرنٹ |
5 ایم اے ±0.5 ایم اے |
وولٹ میٹر کی درستگی |
±2%rdg±3dgt |
بجلی کی فراہمی |
8 x LR6/AA بیٹریاں |
آپریٹنگ درجہ حرارت کی حد اور نمی |
|
|
- 20 ° C سے 45 ° C |
نمی |
80% RH |
اسٹوریج درجہ حرارت کی حد اور نمی |
|
|
-20 °C سے 60 °C |
حفاظتی تحفظ |
موصلیت کیٹ III 600 V |
نوٹ |
بیان کردہ ماحولیاتی حدود کے ساتھ خدمت کی غلطی دو بار اندرونی غلطی ہے۔ |
EMC |
IEC 61326-1:2013 کے مطابق |
طول و عرض |
177 ملی میٹر x 226 ملی میٹر x 100 ملی میٹر |
وزن |
1.9 کلوگرام (بشمول بیٹری) |
VS-3121
VS-3121موصلیت کا ٹیسٹ میٹرالیکٹریکل اور انڈسٹریل ٹیسٹ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، جہاں آپریشن وولٹیجز 1000 V سے زیادہ ہیں اور زیادہ موصلیت ٹیسٹ وولٹیجز کی ضرورت ہے۔
VS-3121A کے برعکس، VS-3121 50 V، 100V، 250 V، 500 V، 1000 V اور 2500 V کے فکسڈ رینج وولٹیج پیش کرتا ہے۔
1 kV سے اوپر کے آپریٹنگ وولٹیج والے آلات کی ضرورت ہے۔موصلیت کا ٹیسٹ میٹرs 1 kV سے اوپر کے وولٹیج پر۔ ہائی وولٹیج ٹیسٹنگ کے مرکز میں، ہمارے 5/10/15 kV یونٹس اعلیٰ ترین معیار کی جانچ کے ساتھ ساتھ اعلیٰ حفاظت، سہولت اور نقل پذیری کے متحمل ہیں۔
تمام اعلی کیپٹل کی مکمل موصلیت کی جانچ کی صلاحیت کے لیے
|
VS-3127 VS-3127موصلیت کا ٹیسٹ میٹر30 TΩ کی زیادہ سے زیادہ مزاحمت کے ساتھ 15 kV ٹیسٹ وولٹیج تک درست موصلیت مزاحمت کی پیمائش کرنے کی صلاحیت پیش کرتا ہے۔ مزاحمت کی پیمائش کی درستگی ہے ± 5% 1 MΩ سے 3 TΩ! یوٹیلیٹیز اور سروس کمپنیوں کے لیے VS-3127 اپنی لچک اور مستقبل کی پروفنگ کی صلاحیت کے ساتھ ایک ہمہ جہت ٹیسٹر ہے۔ Weshine VS-3127 آپ جہاں بھی کام کرتے ہیں کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ آؤٹ پٹ ریٹیڈ وولٹیج کی زیادہ سے زیادہ پہنچ 7 گیئرز (250Vï¼¼500Vï¼¼1KVï¼2.5KVï¼¼¼5KVï¼10KVï¼¼15KV)۔ زیادہ سے زیادہ شارٹ سرکٹ کرنٹ 7mA موصلیت مزاحمت ٹیسٹ (IR)، پولرائزیشن انڈیکس ٹیسٹï¼PI، ڈائی الیکٹرک جذب تناسب ٹیسٹ (DAR)۔ ریمپ ٹیسٹ موڈ (RAMP)، فلٹرڈ ریزسٹنس ٹیسٹ موڈ (FR)۔ *کیپیسیٹینس ٹیسٹ (کیپ۔) وولٹیج مانیٹر فنکشن، خود بخود ماپا کے لائیو وولٹیج کی نگرانی کرتا ہے۔
|
5 kV سے 15 kV کرنٹ کو تین گنا کر دے گا - یہ تیز شور کی موجودگی میں منفی ٹیسٹ کرنٹ کو روک سکتا ہے۔
NETA ATS 2007 کی بنیاد پر 35,000 V سے 69,000 V کے اثاثوں کے لیے 15 kV کا تعین کیا گیا ہے۔
NETA ATS 2007 کی بنیاد پر 34,500 V سے اوپر کی موٹروں کو 15 kV پر ٹیسٹ کیا جانا چاہیے۔
موصلیت کی حد |
0.1 MΩ سے 30 TΩ |
برائے نام ٹیسٹ وولٹیجز |
250 V، 500 V، 1 kV، 2.5 kV، 5 kV، 10 kV، 15 kV |
ٹرمینل وولٹیج کی درستگی |
|
|
ï¼5%ï½10%ï¼±10V |
موصلیت کی درستگی |
1 MΩ سے 3 TΩ، ±5% ±3 ہندسے |
|
ï¼3 TΩ, ±20% ±3 ہندسے |
شارٹ سرکٹ کرنٹ |
â¥7 mA ±0.5 mA |
ریمپ ٹیسٹ موڈ |
±2%rdg±3dgt |
بجلی کی فراہمی |
پیش سیٹ وولٹیج کے 10% قدم والے سائز کے ساتھ جانچ کر کے پیش سیٹ وولٹیج تک بڑھیں۔ |
آپریٹنگ درجہ حرارت کی حد اور نمی |
|
|
- 20 ° C سے 50 ° C |
نمی |
80% RH |
اسٹوریج درجہ حرارت کی حد اور نمی |
|
|
-25 °C سے 65 °C |
وولٹیج ٹیسٹ |
AC/DC: 0Vï½1000V، درستگی: ±5%rdg±3V |
اہلیت کا ٹیسٹ |
10nFï½25uF، درستگی: ±10%rdg±10nF |
موجودہ ٹیسٹ |
0.01nAï½7mA، درستگی: ±5%rdg±0.5nA |
حفاظتی تحفظ |
موصلیت کیٹ III 600 V |
نوٹ |
بیان کردہ ماحولیاتی حدود کے ساتھ خدمت کی غلطی دو بار اندرونی غلطی ہے۔ |
EMC |
IEC 61326-1:2013 کے مطابق |
طول و عرض |
280 ملی میٹر x 260 ملی میٹر x 160 ملی میٹر |
وزن |
4.9 کلوگرام (بشمول بیٹری) |
ویشین کے پاس 8 سال کا تجربہ ہے خاص طور پر بجلی کے آلات کی مکمل رینج سے نمٹنے کے لیے۔ اس وقت، ویشین نے مختلف ایجاد کیے ہیں۔موصلیت کا ٹیسٹ میٹرہر قدم کے لیے جیسا کہ فارم کے طور پر دکھایا گیا ہے:
کے لیے معلومات کا آرڈر دیناموصلیت کا ٹیسٹ میٹرS |
||||||
کیٹ. نہیں. |
زیادہ سے زیادہ ٹیسٹ وولٹیج |
زیادہ سے زیادہ ٹیسٹ رینج |
IR/PI/DAR |
RAMP |
ایف آر |
ٹوپی |
VS-3121 |
2.5 kV |
100 GΩ |
√ |
|
|
|
VS-3121A |
5.0 kV |
20 TΩ |
√ |
|
|
|
VS-3125 |
5.0 kV |
10 TΩ |
√ |
√ |
√ |
|
VS-3125A |
5.0 kV |
10 TΩ |
√ |
√ |
√ |
√ |
VS-3126 |
10.0 kV |
20 TΩ |
√ |
√ |
√ |
|
VS-3126A |
10.0 kV |
20 TΩ |
√ |
√ |
√ |
√ |
VS-3127 |
15.0 kV |
30 TΩ |
√ |
√ |
√ |
√ |
سپلائی چین کے مسائل کی بنیاد پر: موجودہ قیمتوں اور لیڈ ٹائمز کے لیے براہ کرم اپنے پسندیدہ مجاز ویشین ڈسٹری بیوٹر سے رابطہ کریں۔
ہم ہمیشہ یقین رکھتے ہیں کہ ہماری کمپنی کی تمام کامیابیوں کا براہ راست تعلق ہماری فراہم کردہ مصنوعات کے معیار سے ہے۔موصلیت کا ٹیسٹ میٹرISO9001، ISO14000:14001 رہنما خطوط اور ہمارے سخت کوالٹی کنٹرول سسٹم میں بیان کردہ اعلیٰ ترین معیار کی ضروریات کو پورا کریں۔
