ٹرانسفارمر کا HV ٹیسٹ

ویشین® ایجاد کی گئی AC HIPOT ٹیسٹ سیٹ کے لئے ٹرانسفارمر کے HV ٹیسٹ کے لئے کم صلاحیت والے ٹیسٹ اشیاء کی 50 /60 ہرٹج AC ٹیسٹنگ کے لئے موزوں ہے۔ اختیاری طور پر ، ان یونٹوں کو ٹرانسفارمر کے اوپری حصے میں ریکٹیفائر منسلک کو بڑھا کر ڈی سی ٹیسٹ سیٹ کے طور پر بھی کام کرنے میں اپ گریڈ کیا جاسکتا ہے۔ ویشین® اے سی ہائپٹ ٹیسٹ اعلی معیار اور درستگی کے ساتھ ٹرانسفارمر کے ایچ وی ٹیسٹ کے لئے مرتب کیا گیا ہے ، جس کی ایجاد اور قومی معیارات کے مطابق تیار کی گئی ہے ، دستیاب بجلی کی جانچ کا مکمل حل دستیاب ہے۔ ویشین® سے ٹرانسفارمر کے HV ٹیسٹ کے لئے AC HIPOT ٹیسٹ کی مزید تفصیلات کے لئے ہم سے رابطہ کریں!

انکوائری بھیجیں۔

مصنوعات کی وضاحت

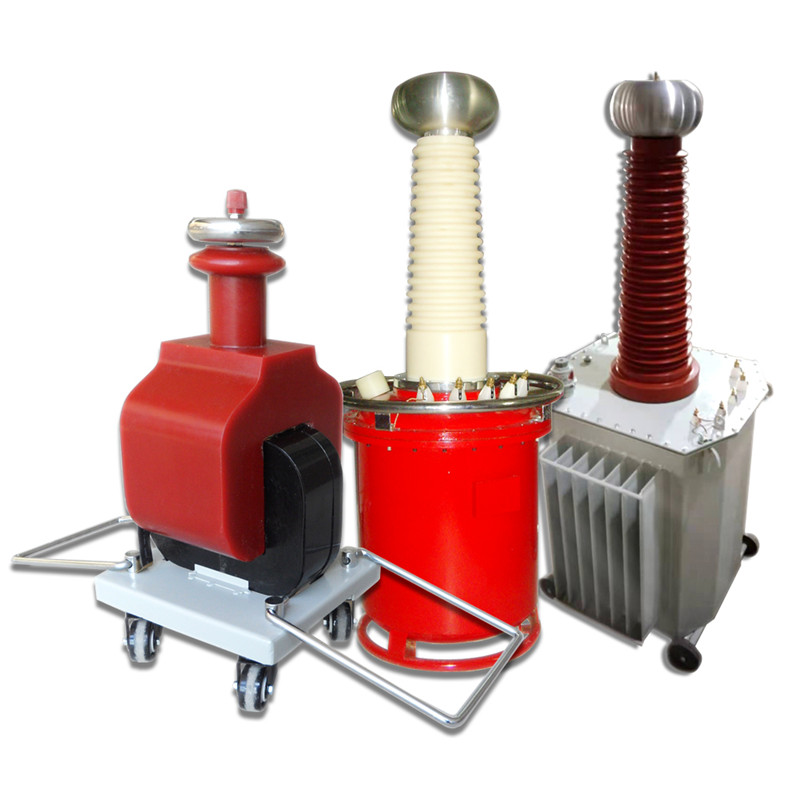

ٹرانسفارمر کے HV ٹیسٹ کے لئے AC HIPOT ٹیسٹ سیٹ

مصنوعات کا تعارف:

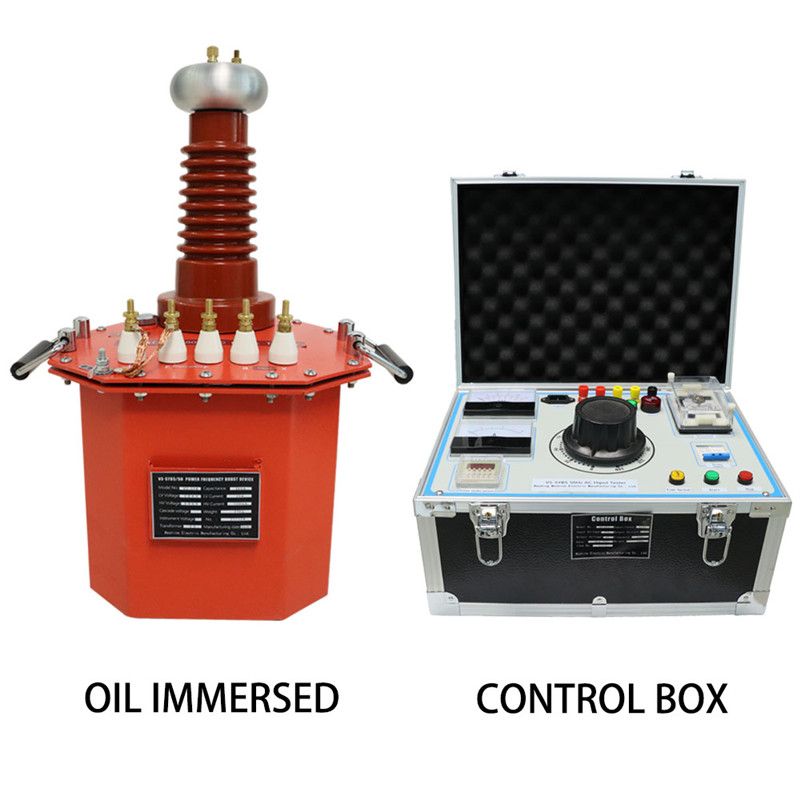

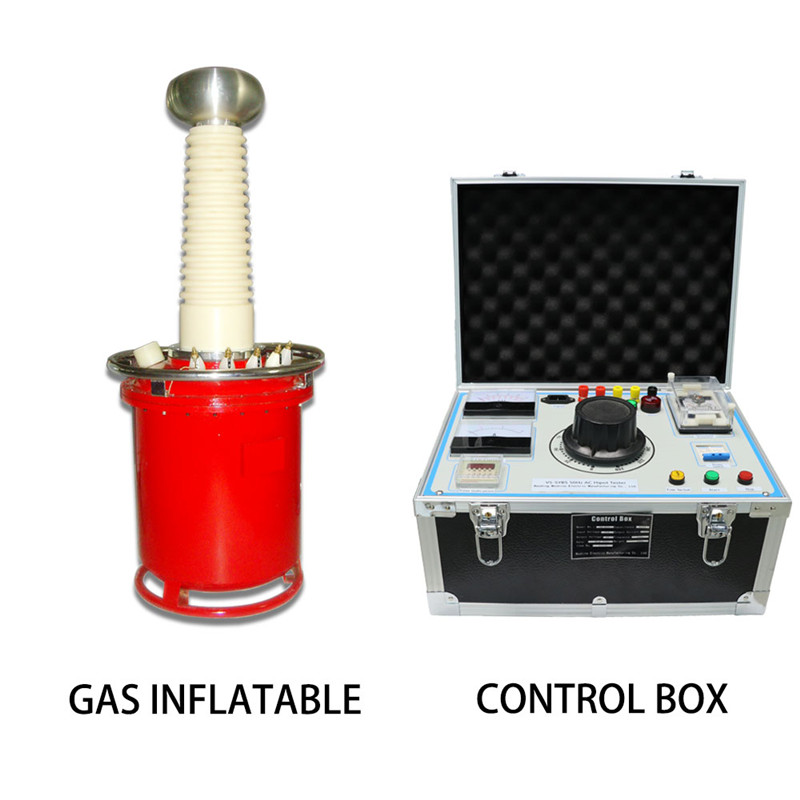

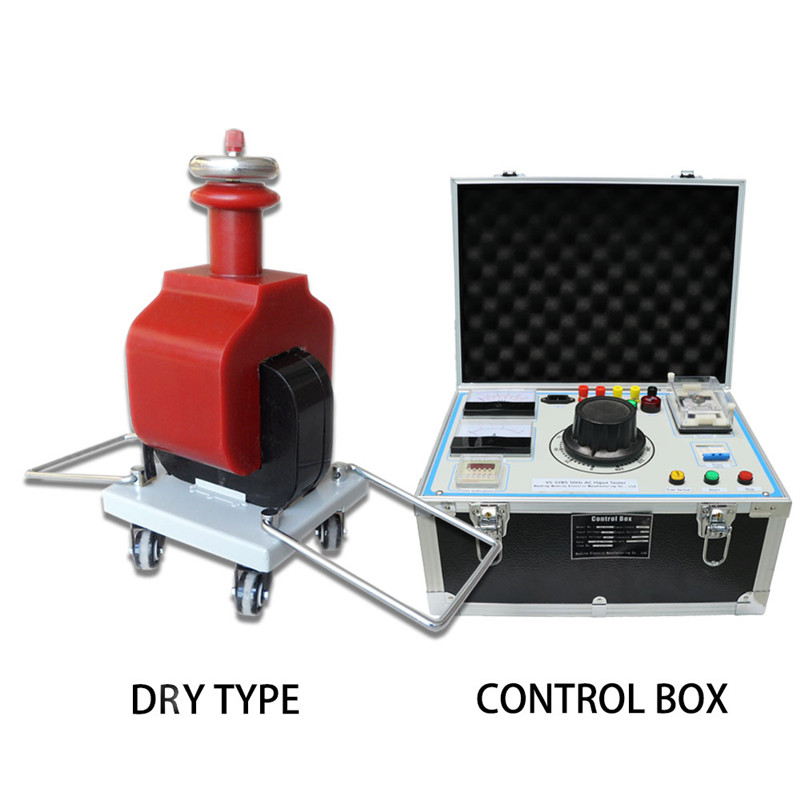

ٹرانسفارمر کے ایچ وی ٹیسٹ کے لئے ویشین® اے سی ہائپٹ ٹیسٹ سیٹ ، دو ٹکڑوں کا ڈیزائن آپریٹر کو محفوظ فاصلے پر یونٹ استعمال کرنے کی اجازت دیتا ہے۔ کنٹرول یونٹ ہائی وولٹیج ٹرانسفارمر کو چلانے کے لئے استعمال ہوتا ہے۔ یونٹ میں متغیر ، موجودہ/ وولٹیج ڈسپلے آلات ، ٹیسٹ کی مدت کے لئے ٹائمر اور سیفٹی سرکٹ شامل ہے۔ کم وولٹیج سمیٹتے ہوئے صفر سے زیادہ سے زیادہ قیمت تک مستقل طور پر پرجوش ہوسکتے ہیں تاکہ پہلے سے طے شدہ مدت کے لئے ایک خاص آؤٹ پٹ دستیاب ہو۔ آپریٹنگ مدت کا انحصار درخواست پر ہوتا ہے ، جس میں چند منٹ سے لے کر مسلسل آپریشن تک ہوتا ہے۔

ٹرانسفارمر سیریز کے HV ٹیسٹ کے لئے AC HIPOT ٹیسٹ کا ان پٹ وولٹیج 200V یا 400V ہے ، جو مماثل کنٹرول باکس (ٹیبل) سے جڑا ہوا ہے ، اور ان پٹ وولٹیج کو آٹو وولٹیج ریگولیٹر کے ذریعہ ٹیسٹ ٹرانسفارمر کے پرائمری سمیٹنے (کم وولٹیج) میں ایڈجسٹ کیا جاتا ہے۔ برقی مقناطیسی انڈکشن کے اصول کا استعمال کرتے ہوئے ، ثانوی سمیٹنے (ہائی وولٹیج) اس کے تناسب کو بنیادی سمیٹنے کے موڑ کی تعداد پر دبائیں ، آؤٹ پٹ ہائی وولٹیج کے ایک سے زیادہ ایک سے زیادہ حاصل کرسکتے ہیں ، جو صفر وولٹ سے اعلی درجے کی قیمت میں مسلسل ایڈجسٹ کیا جاسکتا ہے۔ ڈی سی میں وولٹیج اور رساو موجودہ ٹیسٹ کے مقابلہ میں ، جب تک ہائی وولٹیج سلیکن اسٹیک کو ہائی وولٹیج آؤٹ پٹ کے اختتام پر خراب کیا جاتا ہے ، ڈی سی ہائی وولٹیج حاصل کیا جاسکتا ہے ، اور اس کا طول و عرض 1.4 گنا زیادہ بجلی کی فریکوینسی ہائی وولٹیج کی قیمت ہے۔

عالمگیر تکنیکی ڈیٹا*

آؤٹ پٹ وولٹیج ویوفارم:	سائن لہر
آؤٹ پٹ ویوفارم مسخ کی شرح:	≤1 ٪۔
بوجھ کا نقصان:	0.2 ٪ ～ 0.35 ٪
شامل کریں وولٹیج کی سطح کا مقابلہ کریں:	1.1uo/1min.
ایک ہی ٹیسٹ ٹرانسفارمر کی شارٹ سرکٹ رکاوٹ یہ ہے:	4.5 ٪ ～ 12 ٪ (± 10 ٪)
وولٹیج ایڈجسٹ درستگی ± 1 ٪ ہے۔
وولٹیج عدم استحکام 1 ٪ سے کم ہے۔
اوور وولٹیج پروٹیکشن فنکشن۔
سطح کے درجہ حرارت میں اضافہ:	＜ 55 ℃
درجہ بندی کی گنجائش پر ، قابل اجازت آپریشن کا وقت:
0.5 گھنٹے (طویل وقت کے لئے اپنی مرضی کے مطابق)
آؤٹ پٹ وولٹیج ویوفارم:
10 کے وی اے سے نیچے ، ہر 2 گھنٹے میں ، 0.5 گھنٹوں کے لئے مسلسل آپریشن کی اجازت دیتا ہے
15 کے وی اے سے اوپر ، ہر 4 گھنٹے میں ، 0.5 گھنٹوں کے لئے مسلسل آپریشن کی اجازت دیتا ہے
نصف ریٹیڈ وولٹیج اور نصف ریٹیڈ کرنٹ پر ، 4 گھنٹے کے لئے مسلسل آپریشن کی اجازت ہے

کوالٹی سرٹیفکیٹ

ہم ہمیشہ یقین رکھتے ہیں کہ ہماری کمپنی کی تمام کامیابی کا براہ راست تعلق ہمارے فراہم کردہ مصنوعات کے معیار سے ہے۔ ٹرانسفارمر کے HV ٹیسٹ کے لئے AC HIPOT ٹیسٹ کٹ ISO9001 ، ISO14000: 14001 رہنما خطوط اور ہمارے سخت کوالٹی کنٹرول سسٹم میں مخصوص اعلی معیار کی ضروریات کو پورا کرتا ہے۔
