ٹرانسفارمر کا ڈائی الیکٹرک ٹیسٹ

Weshine® نے ٹرانسفارمر کے ڈائی الیکٹرک ٹیسٹ کے لیے AC Hipot ٹیسٹ سیٹ ایجاد کیا جو کم صلاحیت والے ٹیسٹ اشیاء کے 50/60 Hz AC ٹیسٹنگ کے لیے موزوں ہیں۔ اختیاری طور پر، ان یونٹس کو ٹرانسفارمر کے اوپر ریکٹیفائر اٹیچمنٹ لگا کر ڈی سی ٹیسٹ سیٹ کے طور پر کام کرنے کے لیے بھی اپ گریڈ کیا جا سکتا ہے۔ اعلی معیار اور درستگی کے ساتھ ٹرانسفارمر کے ڈائی الیکٹرک ٹیسٹ کے لیے Weshine® AC Hipot ٹیسٹ سیٹ، قومی معیارات کے مطابق ایجاد اور تیار کیا گیا، مکمل الیکٹرک ٹیسٹنگ حل دستیاب ہے۔ Weshine® سے ٹرانسفارمر کے ڈائی الیکٹرک ٹیسٹ کے لیے AC Hipot ٹیسٹ سیٹ کی مزید تفصیلات کے لیے ہم سے رابطہ کریں!

انکوائری بھیجیں۔

مصنوعات کی وضاحت

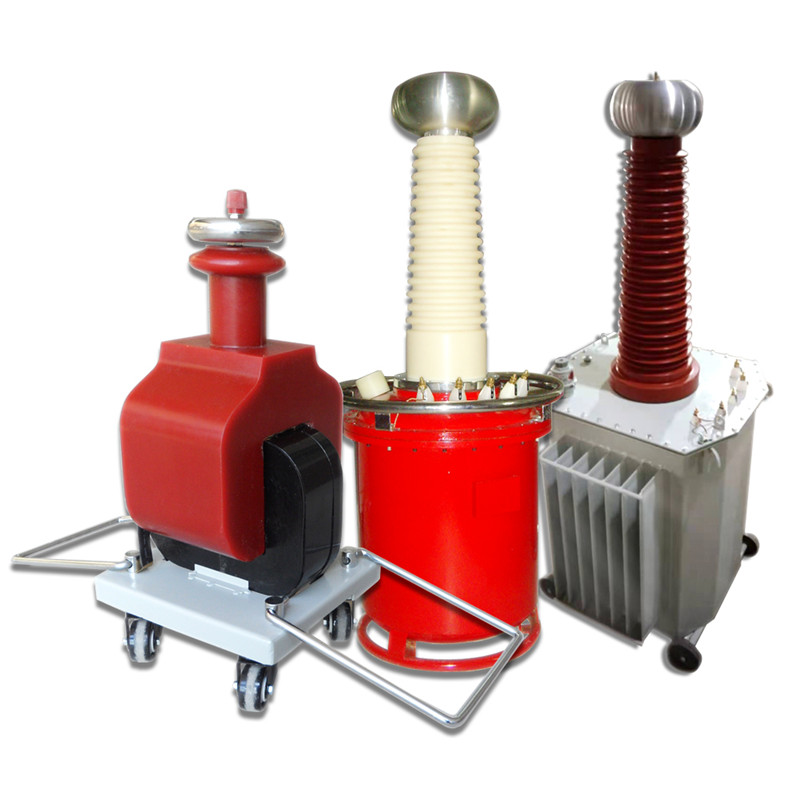

ٹرانسفارمر کے ڈائی الیکٹرک ٹیسٹ کے لیے AC Hipot ٹیسٹ سیٹ

مصنوعات کا تعارف:

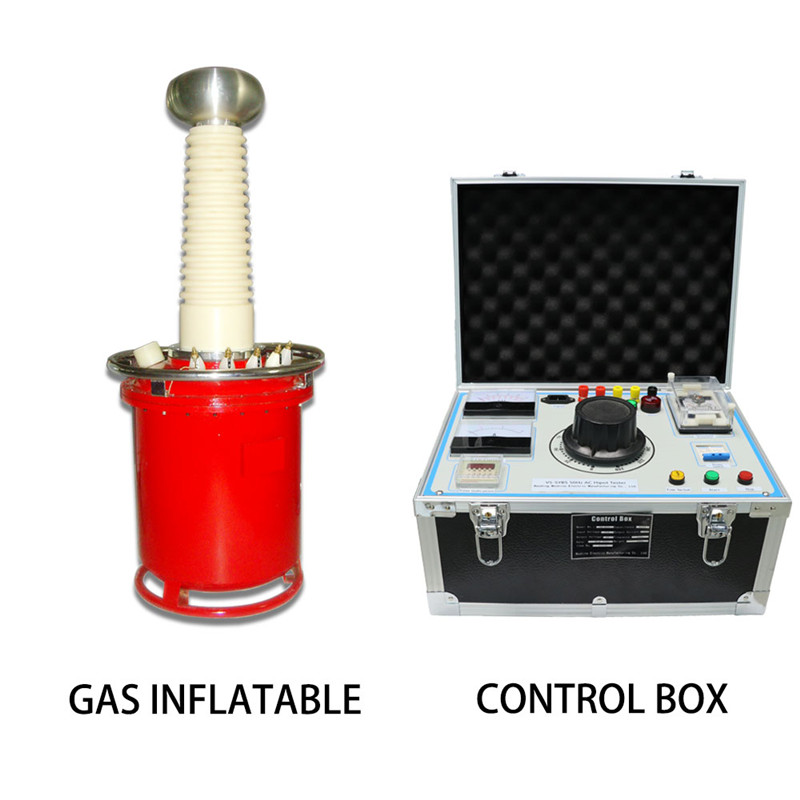

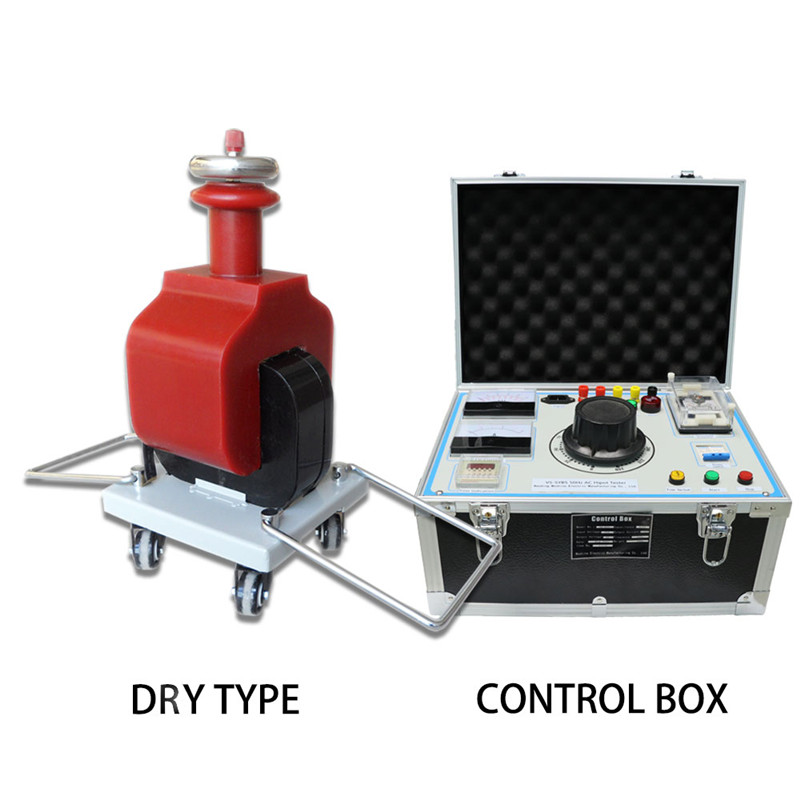

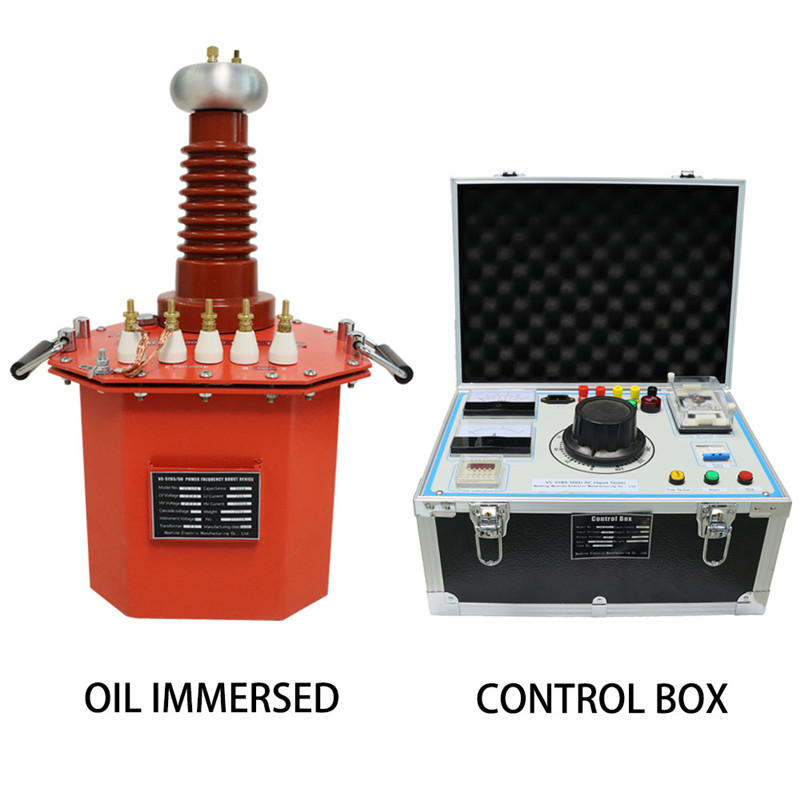

ویشین® ٹرانسفارمر کے ڈائی الیکٹرک ٹیسٹ کے لیے AC Hipot ٹیسٹ سیٹ، دو ٹکڑوں کا ڈیزائن آپریٹر کو یونٹ کو محفوظ فاصلے پر استعمال کرنے کی اجازت دیتا ہے۔ کنٹرول یونٹ ہائی وولٹیج ٹرانسفارمر کو چلانے کے لیے استعمال کیا جاتا ہے۔ یونٹ ایک متغیر، کرنٹ/وولٹیج ڈسپلے کے آلات، ٹیسٹ کے دورانیے کے لیے ایک ٹائمر اور ایک حفاظتی سرکٹ پر مشتمل ہوتا ہے۔ کم وولٹیج وائنڈنگ کو صفر سے زیادہ سے زیادہ قدر تک مسلسل پرجوش کیا جا سکتا ہے تاکہ ایک مخصوص آؤٹ پٹ پہلے سے طے شدہ مدت کے لیے دستیاب ہو۔ آپریٹنگ دورانیہ درخواست پر منحصر ہے، چند منٹوں سے لے کر مسلسل آپریشن تک۔

ٹرانسفارمر سیریز کے ڈائی الیکٹرک ٹیسٹ کے لیے AC Hipot ٹیسٹ سیٹ کا ان پٹ وولٹیج 200V یا 400V ہے، جو میچنگ کنٹرول باکس (ٹیبل) سے منسلک ہوتا ہے، اور ان پٹ وولٹیج کو ٹیسٹ ٹرانسفارمر کے پرائمری وائنڈنگ (کم وولٹیج) کے ذریعے ایڈجسٹ کیا جاتا ہے۔ آٹو وولٹیج ریگولیٹر الیکٹرومیگنیٹک انڈکشن کے اصول کا استعمال کرتے ہوئے، ثانوی وائنڈنگ (ہائی وولٹیج) پرائمری وائنڈنگ کے موڑوں کی تعداد کے تناسب کو دبانے سے آؤٹ پٹ ہائی وولٹیج کا ایک ہی ملٹیپل حاصل کیا جا سکتا ہے، جسے صفر وولٹ سے مسلسل اعلیٰ درجہ کی قدر میں ایڈجسٹ کیا جا سکتا ہے۔ . DC میں وولٹیج اور لیکیج کرنٹ ٹیسٹ کا سامنا کرنا پڑتا ہے، جب تک ہائی وولٹیج کے سلکان اسٹیک کو ہائی وولٹیج آؤٹ پٹ اینڈ پر خراب کیا جاتا ہے، DC ہائی وولٹیج حاصل کیا جا سکتا ہے، اور اس کا طول و عرض پاور فریکوئنسی ہائی وولٹیج کی قدر سے 1.4 گنا زیادہ ہے۔

یونیورسل ٹیکنیکل ڈیٹا*

آؤٹ پٹ وولٹیج ویوفارم:	جیب کی لہر
آؤٹ پٹ ویوفارم مسخ کی شرح:	â¤1%
لوڈ نقصان:	0.2%ï½0.35%
انڈکشن وولٹیج کی سطح کا مقابلہ:	1.1UO/1 منٹ
واحد ٹیسٹ ٹرانسفارمر کا شارٹ سرکٹ مائبادا ہے:	4.5%ï½12% (±10%)
وولٹیج سایڈست درستگی ±1% ہے۔
وولٹیج کی عدم استحکام 1٪ سے کم ہے۔
اوور وولٹیج پروٹیکشن فنکشن۔
سطح کے درجہ حرارت میں اضافہ:	ï¼55â
درجہ بندی کی صلاحیت پر، قابل اجازت مسلسل آپریشن کا وقت:
0.5 گھنٹے (طویل وقت کے لیے اپنی مرضی کے مطابق)
آؤٹ پٹ وولٹیج ویوفارم:
10 kVA سے نیچے، ہر 2 گھنٹے بعد، 0.5 گھنٹے تک مسلسل آپریشن کی اجازت دیں۔
15 kVA سے اوپر، ہر 4 گھنٹے بعد، 0.5 گھنٹے تک مسلسل آپریشن کی اجازت دیں۔
نصف ریٹیڈ وولٹیج اور نصف ریٹیڈ کرنٹ پر، 4 گھنٹے تک مسلسل آپریشن کی اجازت ہے۔

کوالٹی سرٹیفکیٹ

ہم ہمیشہ یقین رکھتے ہیں کہ ہماری کمپنی کی تمام کامیابیوں کا براہ راست تعلق ہماری فراہم کردہ مصنوعات کے معیار سے ہے۔ ٹرانسفارمر کے ڈائی الیکٹرک ٹیسٹ کے لیے AC Hipot ٹیسٹ کٹ ISO9001، ISO14000:14001 رہنما خطوط اور ہمارے سخت کوالٹی کنٹرول سسٹم میں بیان کردہ اعلیٰ ترین معیار کی ضروریات کو پورا کرتی ہے۔
