ٹرانسفارمر کا سمیٹنے والا مزاحمتی ٹیسٹ

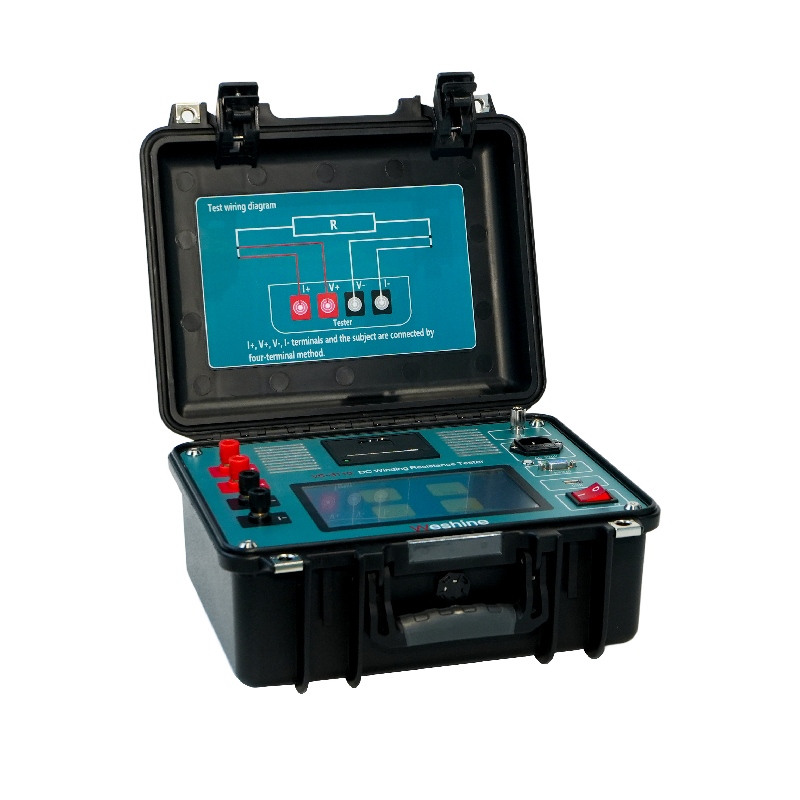

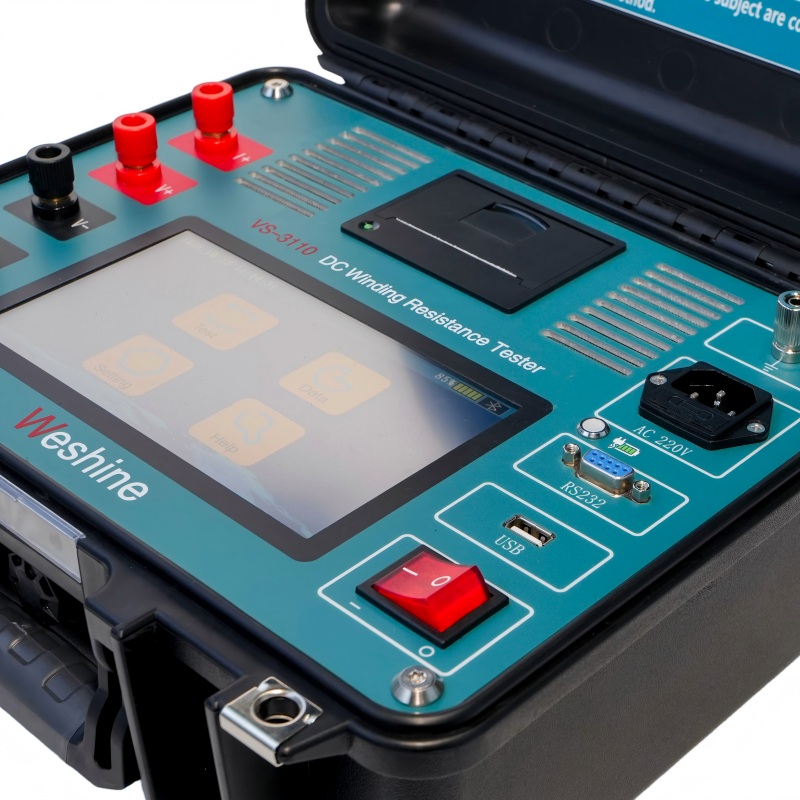

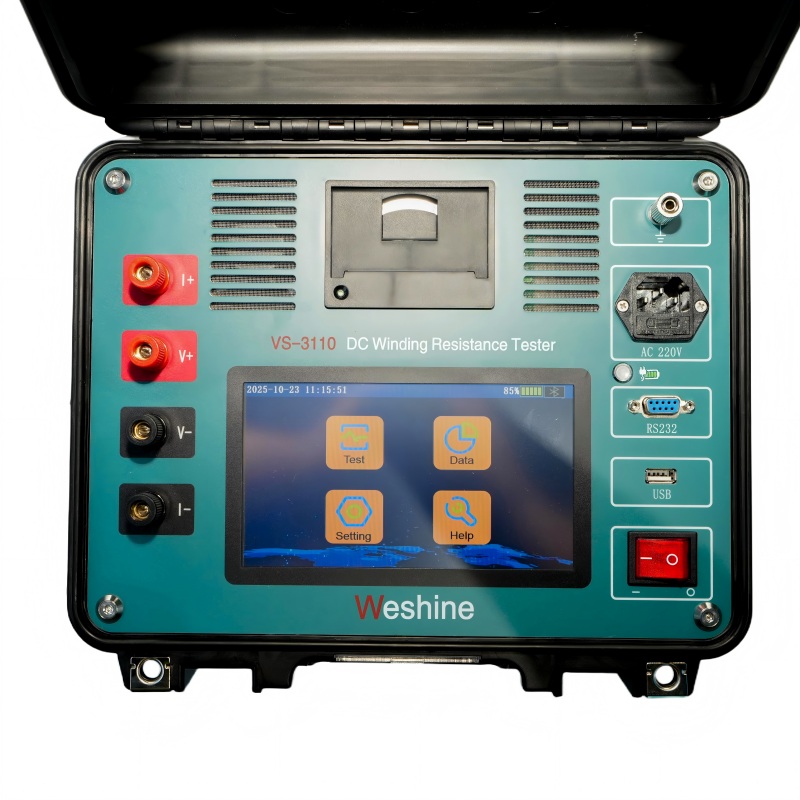

ویشین، چین میں ایک پیشہ ور صنعت کار، VS-3110 ٹرانسفارمر وائنڈنگ ریزسٹنس ٹیسٹر فراہم کرتا ہے ایک پیشہ ور الیکٹریکل ٹیسٹنگ آلہ ہے جو ٹرانسفارمر وائنڈنگ ریزسٹنس ٹیسٹنگ کے لیے ڈیزائن کیا گیا ہے۔ ٹرانسفارمر ڈی سی ریزسٹنس ٹیسٹر یا ٹرانسفارمر اوہمیٹر کے نام سے بھی جانا جاتا ہے، یہ آلہ مختلف مقناطیسی وائنڈنگز اور کم مزاحمت والے برقی رابطوں کی مزاحمت کی پیمائش کے لیے تیار کیا گیا ہے۔

ٹرانسفارمر وائنڈنگ ریزسٹنس ٹیسٹ ایک اہم تشخیصی طریقہ ہے جو ٹرانسفارمر وائنڈنگز کی برقی حالت کی توثیق کرنے، اندرونی رابطوں کی جانچ کرنے اور نل بدلنے والوں کی سالمیت کا جائزہ لینے کے لیے استعمال ہوتا ہے۔ DC مزاحمتی اقدار کی درست پیمائش کر کے، انجینئرز ٹرانسفارمر کی تیاری، تنصیب، کمیشننگ اور دیکھ بھال کے دوران وائنڈنگ کنکشنز اور کنڈکٹر کے حالات سے متعلق ممکنہ مسائل کی نشاندہی کر سکتے ہیں۔

ٹرانسفارمر وائنڈنگ ریزسٹنس ٹیسٹنگ کیوں ضروری ہے؟

ٹرانسفارمر وائنڈنگ ریزسٹنس ٹیسٹنگ سب سے اہم معمول کے برقی ٹیسٹوں میں سے ایک ہے جو وائنڈنگ کی سالمیت کی تصدیق، ڈھیلے کنکشن کا پتہ لگانے، نل چینجر کی خرابیوں کی نشاندہی کرنے، اور کنڈکٹر کی حالتوں کا جائزہ لینے کے لیے استعمال ہوتا ہے۔

مراحل اور تاریخی دیکھ بھال کے ریکارڈ کے درمیان مزاحمتی اقدار کا موازنہ کرکے، انجینئرز ٹرانسفارمر کی ناکامی میں ترقی کرنے سے پہلے اسامانیتاوں کی نشاندہی کرسکتے ہیں۔

پائے جانے والے عام مسائل میں شامل ہیں:

ڈھیلا سمیٹ کنکشن

ٹیپ چینجرز کو نقصان پہنچا

ناقص بریزڈ جوڑ

سمیٹے ہوئے مختصر موڑ

عمر رسیدہ کنڈکٹرز

اعلی رابطہ مزاحمت

کلیدی خصوصیات

1. درست ٹرانسفارمر سمیٹنے والی مزاحمت کی پیمائش

VS-3110 کو خاص طور پر ٹرانسفارمر وائنڈنگز کے عین مطابق DC مزاحمتی پیمائش کے لیے ڈیزائن کیا گیا ہے۔ 200 μΩ سے 50 kΩ کی ٹیسٹ رینج اور ±0.2% کی پیمائش کی درستگی کے ساتھ، یہ ٹرانسفارمر کے معائنہ اور دیکھ بھال کے لیے قابل اعتماد مزاحمتی ڈیٹا فراہم کرتا ہے۔

2. 10 A ٹیسٹ کرنٹ آؤٹ پٹ

یہ آلہ 10 A کا زیادہ سے زیادہ آؤٹ پٹ کرنٹ فراہم کرتا ہے، جو ٹرانسفارمر وائنڈنگ ایپلی کیشنز کے لیے مستحکم مزاحمتی پیمائش کو قابل بناتا ہے۔

مناسب ٹیسٹ کرنٹ درست مزاحمتی اقدار حاصل کرنے میں مدد کرتا ہے اور مختلف قسم کے برقی وائنڈنگز کے لیے موثر جانچ کے طریقہ کار کی حمایت کرتا ہے۔

3. دوہری ممکنہ ان پٹ پیمائش

ڈبل ممکنہ ان پٹ فنکشن ٹیسٹر کو پیمائش کرنے کی اجازت دیتا ہے:

دو بنیادی وائنڈنگز

دو ثانوی وائنڈنگز

ایک بنیادی وائنڈنگ اور ایک سیکنڈری وائنڈنگ

یہ ڈیزائن بیک وقت پیمائش کے افعال کو فعال کرکے جانچ کی کارکردگی کو بہتر بناتا ہے۔

4. ڈوئل ریڈنگ اور ڈوئل انجیکشن فنکشن

ڈوئل ریڈنگ اور ڈوئل انجیکشن فنکشن ان انجینئرز کے لیے ٹیسٹنگ کا ایک عملی طریقہ فراہم کرتا ہے جنہیں سمیٹنے کی مزاحمت کی پیمائش کو مؤثر طریقے سے مکمل کرنے کی ضرورت ہوتی ہے۔

یہ پیمائش کی درستگی کو برقرار رکھتے ہوئے فیلڈ ٹیسٹنگ کی پیداواری صلاحیت کو بہتر بنانے میں مدد کرتا ہے۔

10 سمیٹ مزاحمت کے لیے ایک ٹرانسفارمر ریزسٹنس ٹیسٹر ٹرانسفارمر کا ٹیسٹ

10 اے ٹرانسفارمر مزاحمتی ٹیسٹر، ٹرانسفارمر ڈی سی ریزسٹنس ٹیسٹر یا ٹرانسفارمر اوہمیٹر بھی کہا جاتا ہے، جو سمیٹنے کے لیے بنایا گیا ہے۔ ٹرانسفارمر کی مزاحمتی جانچ، ایک لائن سے چلنے والی، فیلڈ پورٹیبل ہے۔ آلہ خاص طور پر محفوظ طریقے سے اور درست طریقے سے پیمائش کرنے کے لیے ڈیزائن کیا گیا ہے۔ تمام قسم کے مقناطیسی وائنڈنگز کی مزاحمت۔ یہ ٹرانسفارمرز، گھومنے کی جانچ کرتا ہے۔ موٹر وائنڈنگز، شنٹ ری ایکٹر، اور کنکشن کی کم مزاحمتی پیمائش، رابطے، اور کنٹرول سرکٹس.

ڈبل ممکنہ ان پٹ کی پیمائش کر سکتے ہیں دو بنیادی وائنڈنگز، دو سیکنڈری وائنڈنگز یا ایک پرائمری اور کی مزاحمت ایک ہی وقت میں ایک سیکنڈری سمیٹنا۔ یہ دوہری پڑھنے اور دوہری انجکشن فنکشن وقت میں ٹیسٹ مکمل کرنے کا ایک مؤثر طریقہ ہے۔

ویشین®ٹرانسفارمر کا سمیٹنے والا مزاحمتی ٹیسٹپیرامیٹر (تفصیلات)

عام درخواست

Weshine® کا مقصد  ٹرانسفارمر کا سمیٹنے والا مزاحمتی ٹیسٹہے:

- ٹرانسفارمر وائنڈنگ کی سالمیت کو چیک کریں۔

- ٹیپ چینجر کی سالمیت کو چیک کریں (اگر کوئی بھی)

-اندرونی کنکشن چیک کریں۔

DC کی وجہ سے کنڈکٹر کے نقصان کا حساب لگائیں۔ مزاحمت (p=I²R)

ہر ٹرانسفارمر کی تصریح ہوگی۔ ٹائپ ٹیسٹ، روٹین ٹیسٹ، اسپیشل ٹیسٹ اور دیگر ٹیسٹ کے ذریعے تعین کیا جائے۔

انتخاب

ویشین کے پاس خاص طور پر 8 سال کا تجربہ ہے۔ برقی آلات کی مکمل رینج سے نمٹنے کے لیے۔ اس وقت ویشین کے پاس ہے۔ مختلف ٹرانسفارمر ریزسٹنس ٹیسٹر ایجاد کیا جیسا کہ فارم کے طور پر دکھایا گیا ہے:

سپلائی چین کے مسائل کی بنیاد پر: براہ کرم موجودہ قیمتوں کے لیے اپنے پسندیدہ مجاز ویشین ڈسٹری بیوٹر سے رابطہ کریں۔ لیڈ اوقات.

کوالٹی سرٹیفکیٹ

ہم ہمیشہ یقین رکھتے ہیں کہ تمام کامیابی ہماری کمپنی کا براہ راست تعلق ہماری فراہم کردہ مصنوعات کے معیار سے ہے۔ سمیٹنا ٹرانسفارمر کا مزاحمتی ٹیسٹ اعلی ترین معیار کی ضروریات کو پورا کرتا ہے۔ ISO9001، ISO14000:14001 رہنما خطوط اور ہمارے سخت کوالٹی کنٹرول سسٹم میں۔
