ٹرانسفارمر کا وولٹیج تناسب ٹیسٹ

Weshine® نے CE سرٹیفکیٹ، اعلی معیار اور درستگی کے ساتھ ٹرانسفارمر کے وولٹیج تناسب ٹیسٹ کی جانچ کے لیے ٹرنز ریشیو ٹیسٹر ایجاد کیا، قومی معیارات کے مطابق ایجاد اور تیار کیا گیا، مکمل الیکٹرک ٹیسٹنگ حل دستیاب ہے۔ ویشین سے ٹرانسفارمر کے وولٹیج تناسب ٹیسٹ کی جانچ کے لیے ٹرنز ریشو ٹیسٹر کی مزید تفصیلات کے لیے ہم سے رابطہ کریں!

انکوائری بھیجیں۔ پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

ویشین

ٹرانسفارمر کی تبدیلی کا تناسب پرائمری وائنڈنگ کے موڑوں کی تعداد کے برابر ہے جو سیکنڈری وائنڈنگ کے موڑوں کی تعداد سے تقسیم ہوتا ہے۔ ٹرانسفارمر کا تناسب ٹرانسفارمر کی مطلوبہ کارکردگی اور ثانوی وائنڈنگ کے لیے مطلوبہ وولٹیج فراہم کرتا ہے۔

اگر ثانوی وولٹیج کا بنیادی وولٹیج سے کم ہونا ضروری ہے - ایک اسٹیپ ڈاون ٹرانسفارمر - سیکنڈری وائنڈنگ میں پرائمری سے کم موڑ ہونا چاہیے اور اس کے برعکس اسٹیپ اپ ٹرانسفارمر کے لیے؛ جب ٹرانسفارمر کا تناسب وولٹیج کو کم کرتا ہے، تو یہ کرنٹ کو بڑھاتا ہے اور اس کے برعکس، اس لیے مثالی ٹرانسفارمر کے وولٹیج اور کرنٹ کا تناسب براہ راست ٹرانسفارمیشن ریشو سے متعلق ہوتا ہے۔

بدقسمتی سے ٹرانسفارمر کامل نہیں ہیں، ایک حقیقی ٹرانسفارمر میں وولٹیج یا کرنٹ کا تناسب مختلف برقی نقصانات جیسے ٹرانسفارمر کے آئرن کور (ہسٹریسس اور ایڈی کرنٹ کے نقصانات) اور تانبے کی وجہ سے ٹرانسفارمر کے جسمانی تناسب سے مماثل نہیں ہو سکتا۔ نقصانات (بنیادی اور ثانوی وائنڈنگز کی مزاحمت کی وجہ سے)؛ لہذا، مینوفیکچررز ٹرانسفارمرز کو ڈیزائن کرنے کی کوشش کرتے ہیں تاکہ ان نقصانات کو کم سے کم مکمل لوڈ پر زیادہ سے زیادہ کارکردگی، 95% سے زیادہ پاور کنورژن، اس طرح ٹرانسفارمر وولٹیج کے تناسب/ٹرن ریشو سے 5% سے زیادہ کا فرق فراہم نہ کریں۔

ویشین نے پیمائش کے لیے ٹرانسفارمر ٹرنز ریشو ٹیسٹ، یا TTR ٹیسٹ ایجاد کیا۔ٹرانسفارمر کا وولٹیج تناسب ٹیسٹاور اس بات کی تصدیق کرتا ہے کہ ٹرانسفارمر میں ثانوی موڑ پر بنیادی موڑ کا صحیح تناسب ہے۔ اس ٹیسٹ کو صحیح طریقے سے استعمال کرنے سے ٹیپ چینجر کی کارکردگی، چھوٹے موڑ، کھلی وائنڈنگ، غلط وائنڈنگ کنکشن اور ٹرانسفارمرز کے اندر موجود دیگر خرابیوں کی شناخت میں مدد مل سکتی ہے۔ ویشین کے TTR ٹیسٹرز کی رینج ان سخت حالات کا مقابلہ کرنے کے لیے مضبوط ہے جن میں کچھ ٹرانسفارمر ٹیسٹ کر رہے ہیں۔ رینج میں ٹیسٹنگ کو آسان بنانے اور تیز کرنے کے لیے مختلف خصوصیات کے ساتھ ساتھ 3 فیز TTR ٹیسٹرز اور PT اور CT TTR ٹیسٹرز شامل ہیں۔

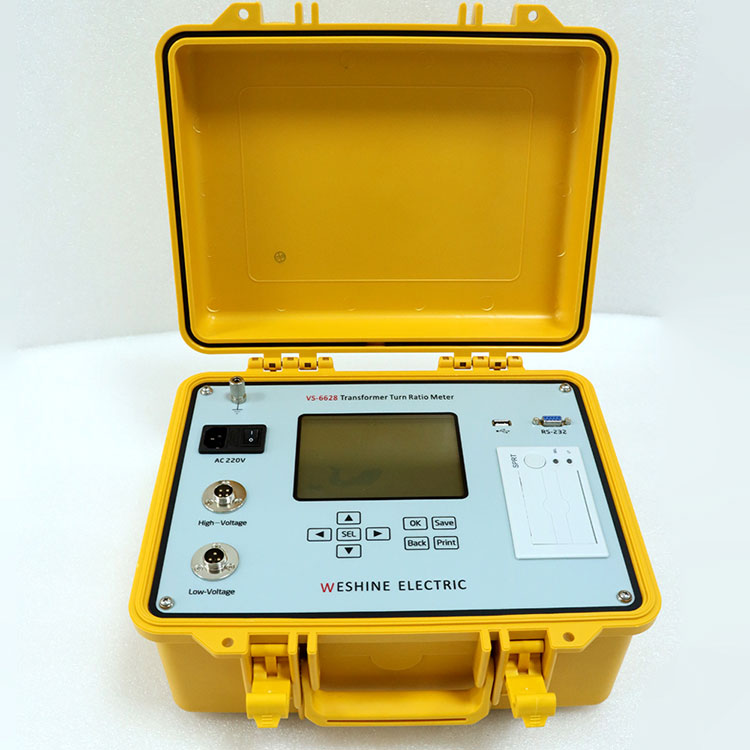

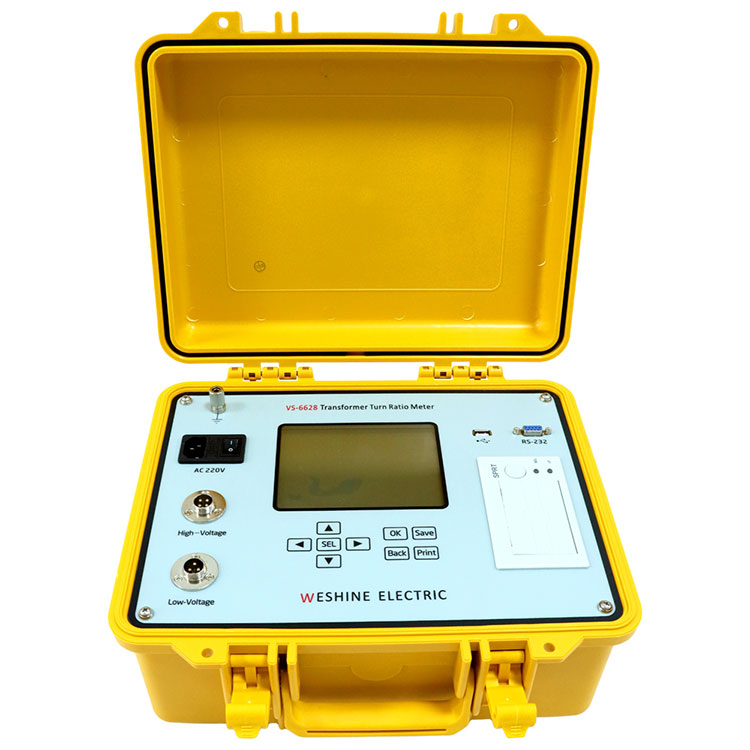

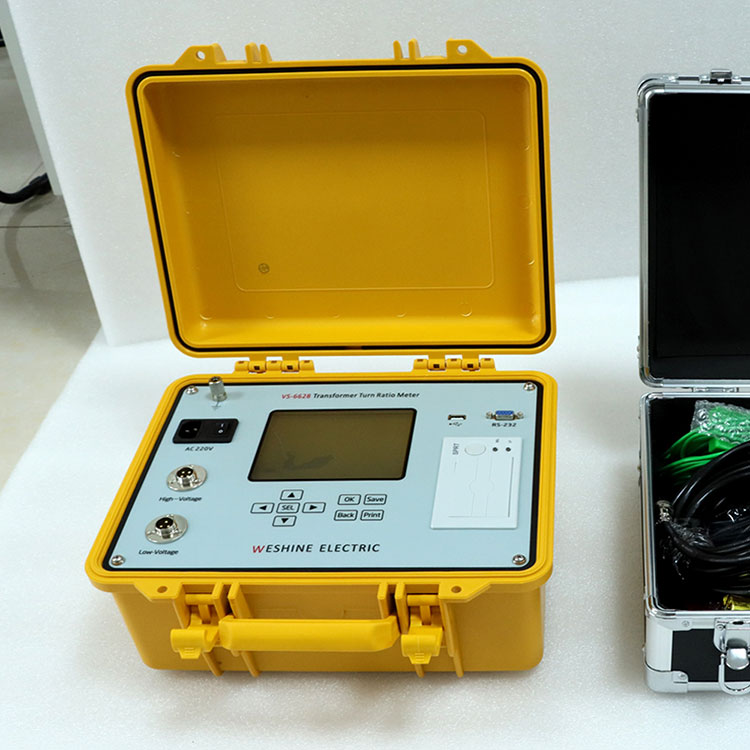

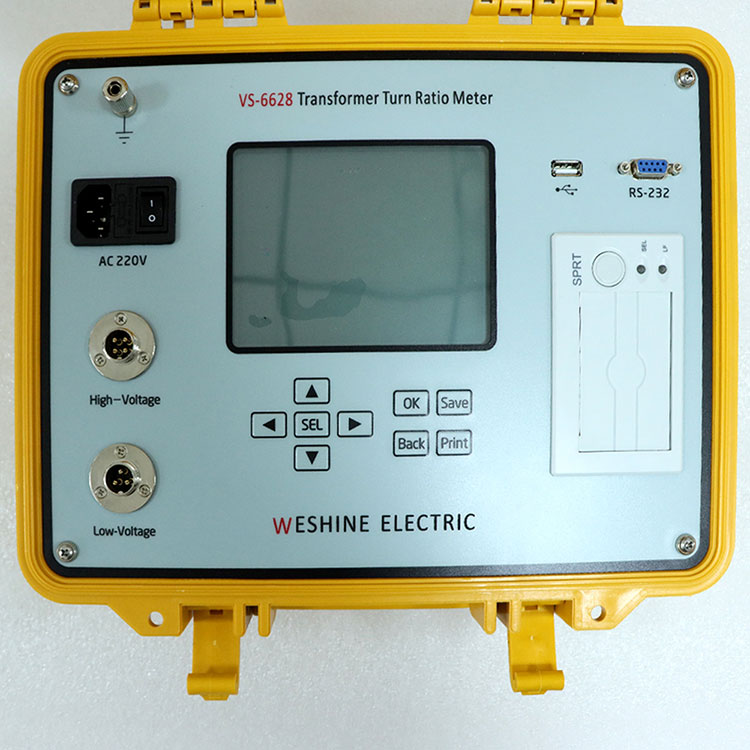

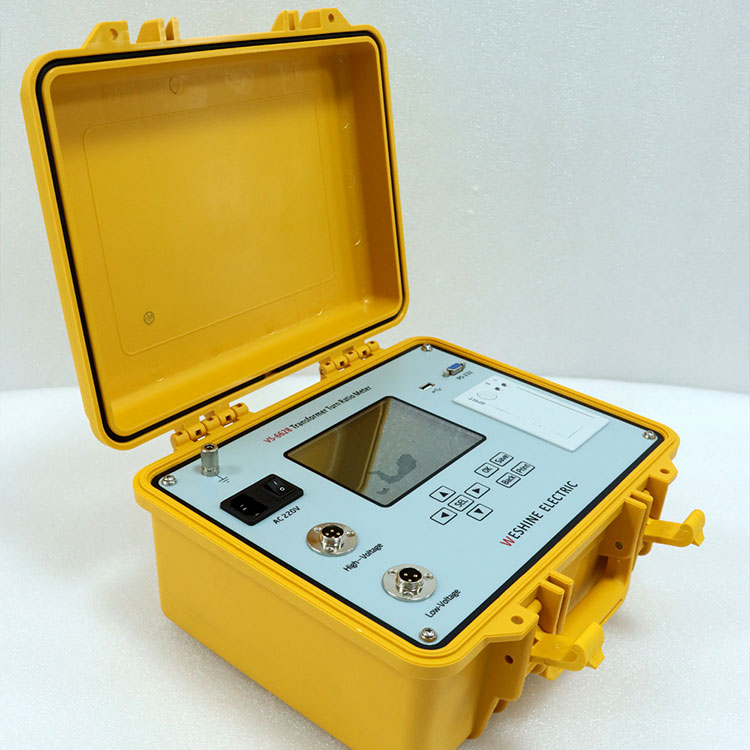

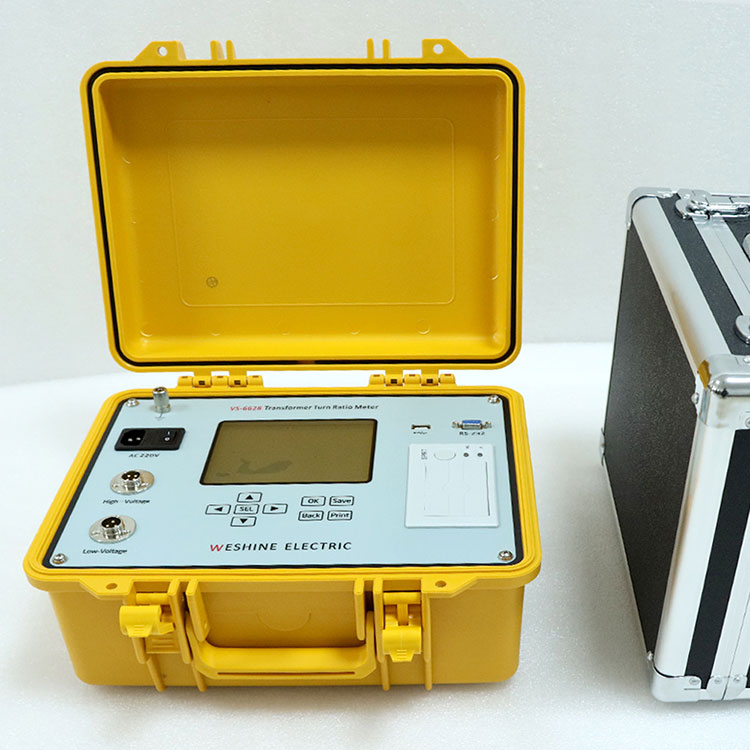

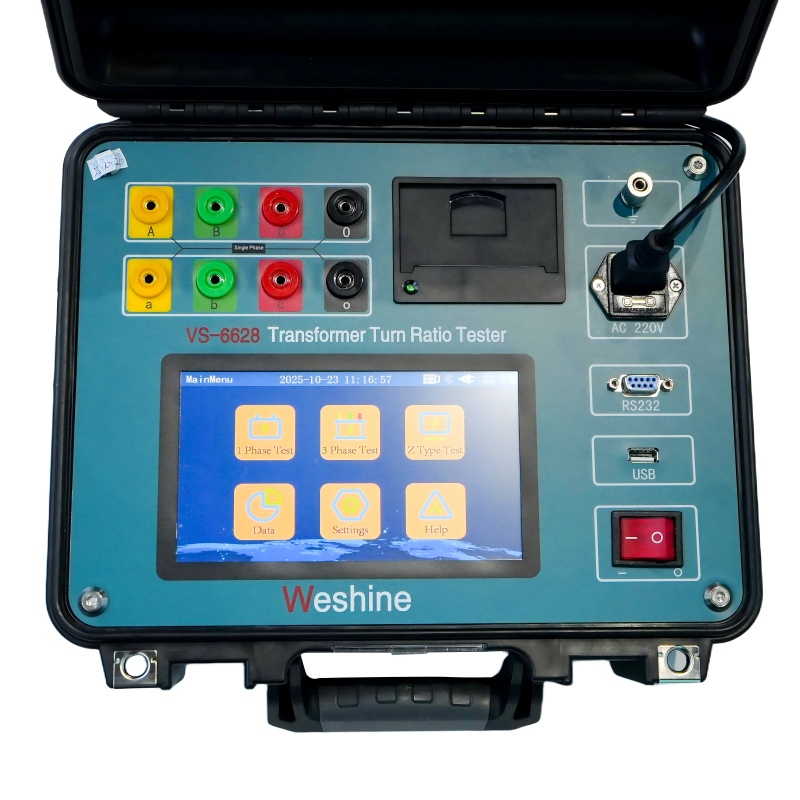

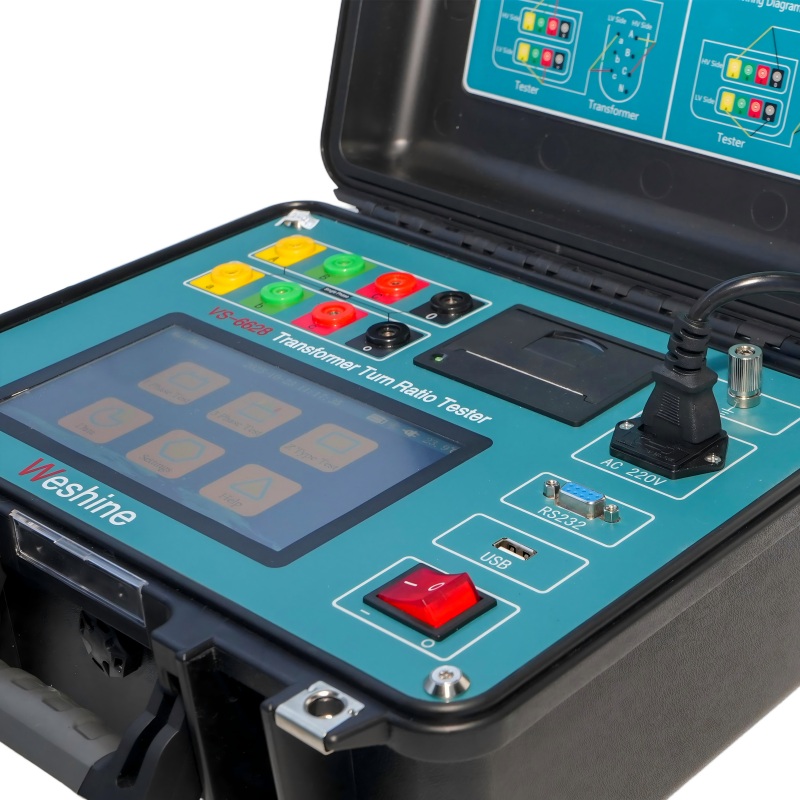

تین فیز ٹرانسفارمر ٹرنز ریشو ٹیسٹ سیٹس کی VS-6628 سیریز سب سٹیشن یا مینوفیکچرنگ ماحول میں پاور، انسٹرومنٹ، اور ڈسٹری بیوشن ٹرانسفارمرز کے موڑ کے تناسب کی پیمائش کے لیے بنائے گئے ہیں۔ ایک ناہموار اور مضبوط ڈیزائن ان آلات کو مختلف قسم کے سخت ماحول میں استعمال کے لیے موزوں بناتا ہے۔ ہماری لیڈز کو خاص طور پر سرد موسم میں ضروری لچک فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔

لیکن چونکہ ٹرانسفارمر اپنی زندگی کے دوران الیکٹریکل اور مکینیکل دونوں طرح کے دباؤ اور تبدیلیوں کا شکار ہوتے ہیں، اس لیے ٹرانسفارمر کو سروس میں لگانے سے پہلے اور مختلف دیکھ بھال کے نظام الاوقات کے دوران ٹرانسفارمر کے درست موڑ کا تناسب چیک کرنا ضروری ہے، یہاں ٹرانسفارمر ٹرنز ریشو ٹیسٹر ہے۔ اس لیے، مختلف ٹرانسفارمر ٹرنز ریشو ٹیسٹ کٹس (TTR ڈیوائسز) کا استعمال کرتے ہوئے ماپا جانے والے موڑ کے تناسب میں عام طور پر ٹرانسفارمرز میں موجود نقصانات شامل ہوتے ہیں، جس کے نتیجے میں موڑ کا تناسب موڑ کی جسمانی تعداد سے مختلف ہوتا ہے، لیکن مینوفیکچررز اور صارفین کی طرف سے متوقع حقیقی وولٹیج کے تناسب کی عکاسی کرتا ہے، یا حقیقی ٹرانسفارمر پاور ٹرانسفارمر کا تناسب۔

ویشین

مصنوعات کی معلومات
پروڈکٹ کا نام	ٹرانسفارمر کے وولٹیج کے تناسب کی جانچ کے لیے تناسب ٹیسٹر کو تبدیل کرتا ہے۔
ماڈل نمبر	VS-6628	ٹیسٹ رینج	0.9 ~ 10000
درستگی	0.2%	سرٹیفکیٹس	عیسوی; EMC LVD; آئی ایس او
عام درخواست	ٹیسٹ موڑ کا تناسب، مرحلے کی نقل مکانی اور قطبیت۔
شناخت میں معاون
طول و عرض	345 x 295 x 175 ملی میٹر	وزن	5 کلو

انتخاب

ویشین کے پاس 8 سال کا تجربہ ہے خاص طور پر بجلی کے آلات کی مکمل رینج سے نمٹنے کے لیے۔ اس وقت ویشین نے جانچ کے لیے مختلف موڑ کا تناسب ٹیسٹر ایجاد کیا ہے۔ٹرانسفارمر کا وولٹیج تناسب ٹیسٹجیسا کہ فارم کے طور پر دکھایا گیا ہے:

ٹیسٹنگ کے لیے ٹرنز ریشو ٹیسٹر کے لیے معلومات کا آرڈر دیناٹرانسفارمر کا وولٹیج تناسب ٹیسٹ
کیٹ. نہیں.	ٹیسٹ رینج	درستگی	قرارداد	طول و عرض (ملی میٹر)	وزن (کلو)
VS-6628	0.9 سے 10000	0.2%	0.0001 منٹ	345 x 295 x 175	5
VS-6629	0.9 سے 10000	0.1% (0.9 سے 500) 0.2% (500 سے 3000) 0.3% (3000 سے 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 اور اس سے اوپر ï¼1ï¼	325 x 225 x 125	3.8
VS-6630	0.9 سے 10000	0.1% (0.9 سے 2000) 0.3% (2000 سے 10000)	0.0001 منٹ	360 x 280 x 160	6
VS-6628T	0.8 سے 10000	0.1% (0.8 سے 3000) 0.2% (3000 سے 10000)	0.0001 منٹ	320 x 240 x 130	3
VS-6628A	0.9 سے 10000	0.1% (0.9 سے 500) 0.2% (500 سے 3000) 0.3% (3000 سے 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 اور اس سے اوپر ï¼1ï¼	246 x 156 x 62	1.7

سپلائی چین کے مسائل کی بنیاد پر: موجودہ قیمتوں اور لیڈ ٹائمز کے لیے براہ کرم اپنے پسندیدہ مجاز ویشین ڈسٹری بیوٹر سے رابطہ کریں۔

کوالٹی سرٹیفکیٹ

ہم ہمیشہ یقین رکھتے ہیں کہ ہماری کمپنی کی تمام کامیابیوں کا براہ راست تعلق ہماری فراہم کردہ مصنوعات کے معیار سے ہے۔ جانچ کے لیے تناسب ٹیسٹر بدل جاتا ہے۔ٹرانسفارمر کا وولٹیج تناسب ٹیسٹISO9001، ISO14000:14001 رہنما خطوط اور ہمارے سخت کوالٹی کنٹرول سسٹم میں بیان کردہ اعلیٰ ترین معیار کی ضروریات کو پورا کریں۔
