ٹرانسفارمر تناسب میٹر کا رخ کرتا ہے

ویشین® نے سی ای سرٹیفکیٹ ، اعلی معیار اور درستگی کے ساتھ ٹرانسفارمر موڑ کے تناسب میٹر کی جانچ کے لئے ٹرن ریشو ٹیسٹر ایجاد کی ، جس کی ایجاد اور قومی معیارات کے مطابق تیار کی گئی ہے ، بجلی کی جانچ کے مکمل حل دستیاب ہیں۔ ٹرانسفارمر ٹرن ٹرنز ویشین سے ٹرنفارمر ٹرن ٹرنز کے تناسب میٹر کی مزید تفصیلات کے لئے ہم سے رابطہ کریں!

انکوائری بھیجیں۔ پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

ٹرانسفارمر کی جانچ کے لئے ویشین ® تناسب ٹیسٹر کا رخ موڑ دیتا ہے تناسب میٹر

ٹرانسفارمر کا تبدیلی کا تناسب ثانوی سمیٹ کے موڑ کی تعداد کے ذریعہ تقسیم شدہ بنیادی سمیٹ کے موڑ کی تعداد کے برابر ہے۔ ٹرانسفارمر تناسب ٹرانسفارمر کی مطلوبہ کارکردگی اور ثانوی سمیٹ کے ذریعہ مطلوبہ وولٹیج کی مطلوبہ کارکردگی فراہم کرتا ہے۔

اگر ثانوی وولٹیج کو پرائمری وولٹیج سے کم ہونا ضروری ہے - ایک مرحلہ وار ٹرانسفارمر - ثانوی سمیٹ میں ایک مرحلہ اپ ٹرانسفارمر کے لئے پرائمری اور اس کے برعکس کم موڑ ہونا چاہئے۔ جب ٹرانسفارمر کا تناسب وولٹیج کو کم کرتا ہے تو ، اس سے موجودہ اور اس کے برعکس اضافہ ہوتا ہے ، لہذا ، ایک مثالی ٹرانسفارمر کا وولٹیج اور موجودہ تناسب براہ راست تبدیلی کے تناسب سے متعلق ہے۔

بدقسمتی سے ٹرانسفارمر کامل نہیں ہیں ، ایک حقیقی ٹرانسفارمر میں وولٹیج یا موجودہ تناسب مختلف برقی نقصانات جیسے ٹرانسفارمر کے آئرن کور (ہیسٹریسیس اور ایڈی موجودہ نقصانات) اور تانبے کی وجہ سے ٹرانسفارمر کے جسمانی تناسب سے مماثل نہیں ہوسکتا ہے۔ نقصانات (بنیادی اور ثانوی سمیٹ کی مزاحمت کی وجہ سے) ؛ لہذا ، مینوفیکچررز مکمل بوجھ پر زیادہ سے زیادہ کارکردگی کے ل these ان نقصانات کو کم سے کم کرنے کے ل trans ٹرانسفارمرز کو ڈیزائن کرنے کی کوشش کرتے ہیں ، 95 فیصد سے زیادہ بجلی کی تبدیلی ، اس طرح ٹرانسفارمر وولٹیج تناسب/ٹرن تناسب سے 5 ٪ سے زیادہ کا فرق فراہم کرتا ہے۔

ویشین نے پیمائش کے ل trans ٹرانسفارمر ٹرن ٹرنس تناسب ٹیسٹ ، یا ٹی ٹی آر ٹیسٹ ایجاد کیاٹرانسفارمر تناسب میٹر کا رخ کرتا ہےاور اس بات کی تصدیق کرتا ہے کہ ٹرانسفارمر میں ثانوی موڑ پر بنیادی موڑ کا صحیح تناسب ہے۔ اس ٹیسٹ کو صحیح طریقے سے استعمال کرنے سے ٹیپ چینجر کی کارکردگی ، شارٹڈ موڑ ، کھلی سمت ، غلط سمیٹنے والے رابطے اور ٹرانسفارمرز کے اندر موجود دیگر خرابیوں کی نشاندہی کرنے میں مدد مل سکتی ہے۔ ویشائن کی ٹی ٹی آر ٹیسٹروں کی حدود سخت حالات کا مقابلہ کرنے کے لئے مضبوط ہیں جن میں کچھ ٹرانسفارمر ٹیسٹنگ میں شامل ہیں۔ اس حد میں جانچ کو آسان بنانے اور تیز کرنے کے لئے مختلف خصوصیات شامل ہیں نیز 3 فیز ٹی ٹی آر ٹیسٹرز اور پی ٹی اور سی ٹی ٹی ٹی آر ٹیسٹرز۔

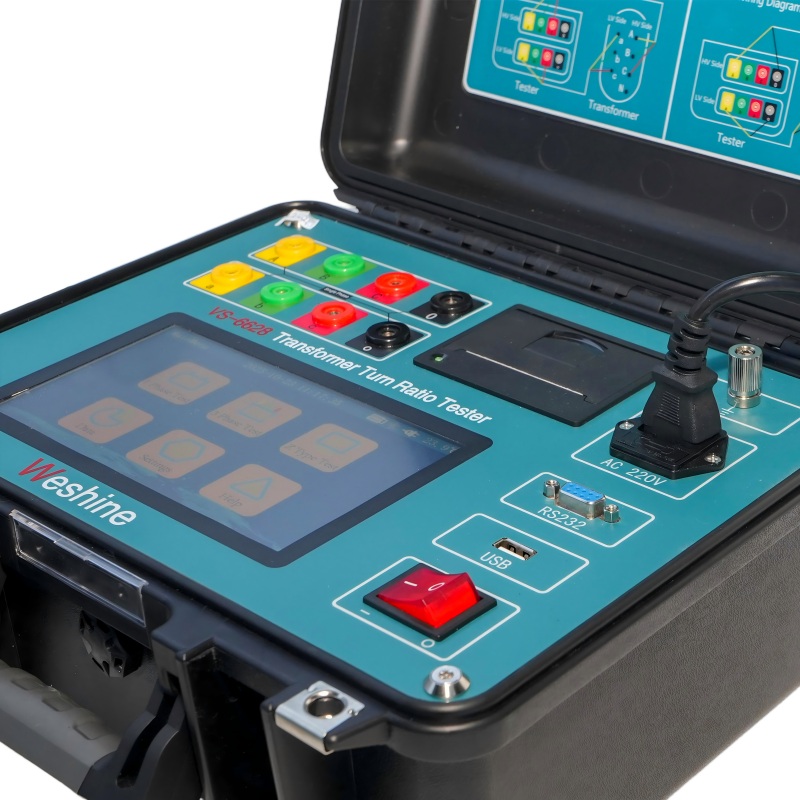

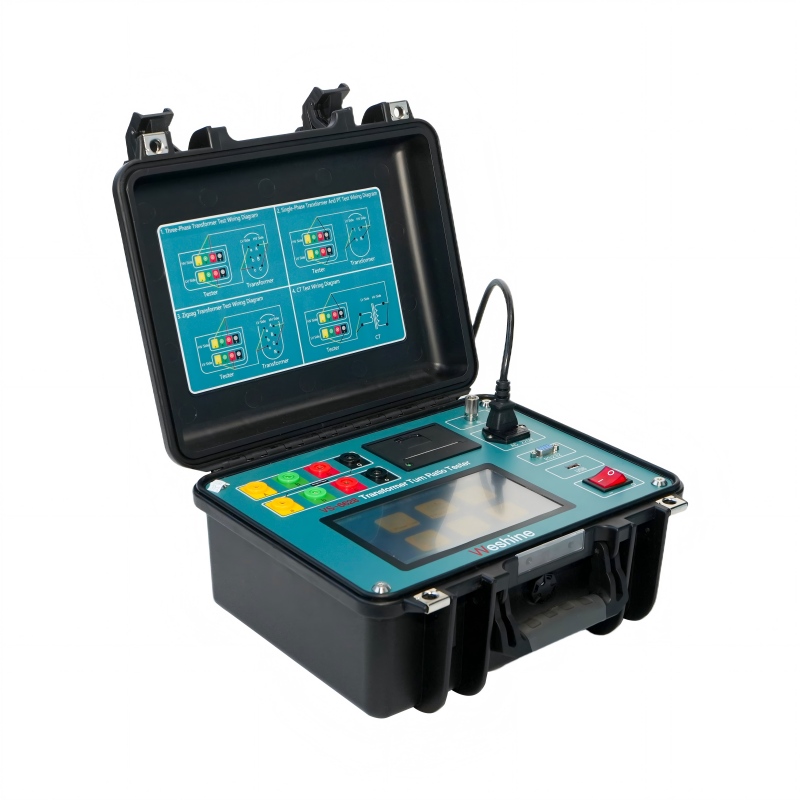

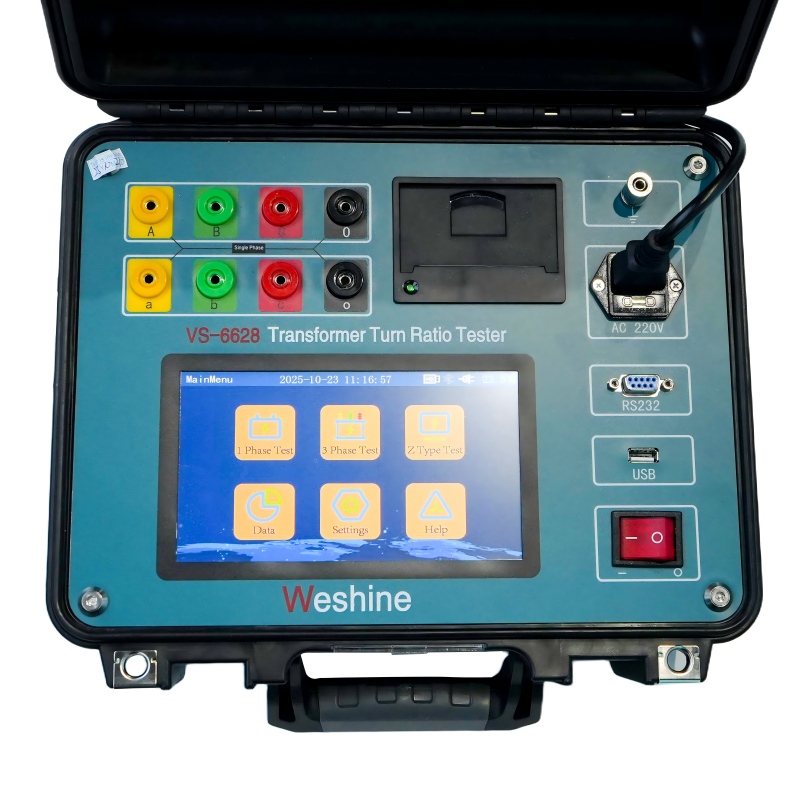

تھری فیز ٹرانسفارمر ٹرن ریشو ٹیسٹ سیٹوں کی VS-6628 سیریز کو سب اسٹیشن یا مینوفیکچرنگ ماحول میں طاقت ، آلے اور تقسیم ٹرانسفارمروں کے موڑ کے تناسب کی پیمائش کرنے کے لئے ڈیزائن کیا گیا ہے۔ ایک ناہموار اور مضبوط ڈیزائن ان آلات کو مختلف سخت ماحول میں استعمال کے ل well مناسب بناتا ہے۔ ہماری لیڈز کو خاص طور پر سرد موسم میں درکار لچکدار فراہم کرنے کے لئے ڈیزائن کیا گیا ہے۔

لیکن چونکہ ٹرانسفارمر مختلف دباؤ اور تبدیلیوں کے تابع ہوتے ہیں ، لہذا ان کی زندگی کے دوران بجلی اور مکینیکل دونوں ، ٹرانسفارمر کے صحیح موڑ کے تناسب کی خدمت میں داخل ہونے سے پہلے ہی اس کی جانچ پڑتال کرنی ہوگی اور دیکھ بھال کے مختلف نظام الاوقات کے دوران ، اس طرح ٹرانسفارمر ٹرنوں میں تبدیلی کے تناسب سے متعلق تناسب ٹیسٹ کٹس (ٹی ٹی آر کے تناسب سے متعلق نمونے میں اضافہ ہوتا ہے تناسب جو موڑ کی جسمانی تعداد سے مختلف ہیں ، لیکن مینوفیکچررز اور صارفین کے ذریعہ متوقع وولٹیج کے تناسب کی عکاسی کرتے ہیں ، یا ایک حقیقی ٹرانسفارمر پاور ٹرانسفارمر کا تناسب۔

ٹرانسفارمر کی جانچ کے لئے ویشین ® تناسب ٹیسٹر کا رخ موڑ دیتا ہے تناسب میٹر پیرامیٹر (تفصیلات)

مصنوعات کی معلومات
مصنوعات کا نام	ٹرانسفارمر کی جانچ کے لئے تناسب ٹیسٹر کا رخ موڑ دیتا ہے تناسب میٹر
ماڈل نمبر	VS-6628	ٹیسٹ کی حد	0.9 ~ 10000
درستگی	0.2 ٪	سرٹیفکیٹ	عیسوی ؛ EMC ؛ LVD ؛ iso ؛
عام ایپلی کیشن	ٹیسٹ تناسب ، مرحلے کی نقل مکانی اور قطعیت کا رخ موڑ دیتا ہے۔
شناخت کرنے میں مدد کریں	* کنڈلی شارٹڈ * سرکٹس کھولیں * غلط رابطے * قدم ریگولیٹرز کے ساتھ ساتھ ٹرانسفارمرز میں بھی داخلی غلطیاں یا نل چینجر نقائص
طول و عرض	345 x 295 x 175 ملی میٹر	وزن	5 کلوگرام

انتخاب

ویشین کے پاس بجلی کے سامان کی مکمل رینج سے نمٹنے کے لئے خاص طور پر 8 سال کا تجربہ ہے۔ فی الحال ، ویشائن نے جانچ کے لئے مختلف موڑ کے تناسب ٹیسٹر کی ایجاد کی ہےٹرانسفارمر تناسب میٹر کا رخ کرتا ہےجیسا کہ شکل کے طور پر دکھایا گیا ہے:

ٹیسٹنگ کے ل turns موڑ کے تناسب ٹیسٹر کے لئے معلومات کا آرڈر دیناٹرانسفارمر تناسب میٹر کا رخ کرتا ہے
بلی گلے	ٹیسٹ کی حد	درستگی	قرارداد	طول و عرض (ایم ایم)	وزن (کلوگرام)
VS-6628	0.9 سے 10000	0.2 ٪	0.0001 منٹ	345 x 295 x 175	5
VS-6629	0.9 سے 10000	0.1 ٪ (0.9 سے 500) 0.2 ٪ (500 سے 3000) 0.3 ٪ (3000 سے 10000)	0.9 ～ 9.9999 （0.0001） 10 ～ 99.999 （0.001） 100 ～ 999.99 （0.01） 1000 ～ 9999.9 （0.1） 10000 اور اس سے اوپر （1）	325 x 225 x 125	3.8
VS-6630	0.9 سے 10000	0.1 ٪ (0.9 سے 2000) 0.3 ٪ (2000 سے 10000)	0.0001 منٹ	360 x 280 x 160	6
VS-6628T	0.8 سے 10000	0.1 ٪ (0.8 سے 3000) 0.2 ٪ (3000 سے 10000)	0.0001 منٹ	320 x 240 x 130	3
VS-6628A	0.9 سے 10000	0.1 ٪ (0.9 سے 500) 0.2 ٪ (500 سے 3000) 0.3 ٪ (3000 سے 10000)	0.9 ～ 9.9999 （0.0001） 10 ～ 99.999 （0.001） 100 ～ 999.99 （0.01） 1000 ～ 9999.9 （0.1） 10000 اور اس سے اوپر （1）	246 x 156 x 62	1.7

سپلائی چین کے مسائل کی بنیاد پر: براہ کرم موجودہ قیمتوں اور لیڈ اوقات کے لئے اپنے ترجیحی مجاز ویشین ڈسٹریبیوٹر سے رابطہ کریں۔

کوالٹی سرٹیفکیٹ

ہم ہمیشہ یقین رکھتے ہیں کہ ہماری کمپنی کی تمام کامیابی کا براہ راست تعلق ہمارے فراہم کردہ مصنوعات کے معیار سے ہے۔ جانچ کے لئے تناسب ٹیسٹر کا رخ موڑ دیتا ہےٹرانسفارمر تناسب میٹر کا رخ کرتا ہےISO9001 ، ISO14000: 14001 رہنما خطوط اور ہمارے سخت کوالٹی کنٹرول سسٹم میں مخصوص اعلی معیار کی ضروریات کو پورا کریں۔
