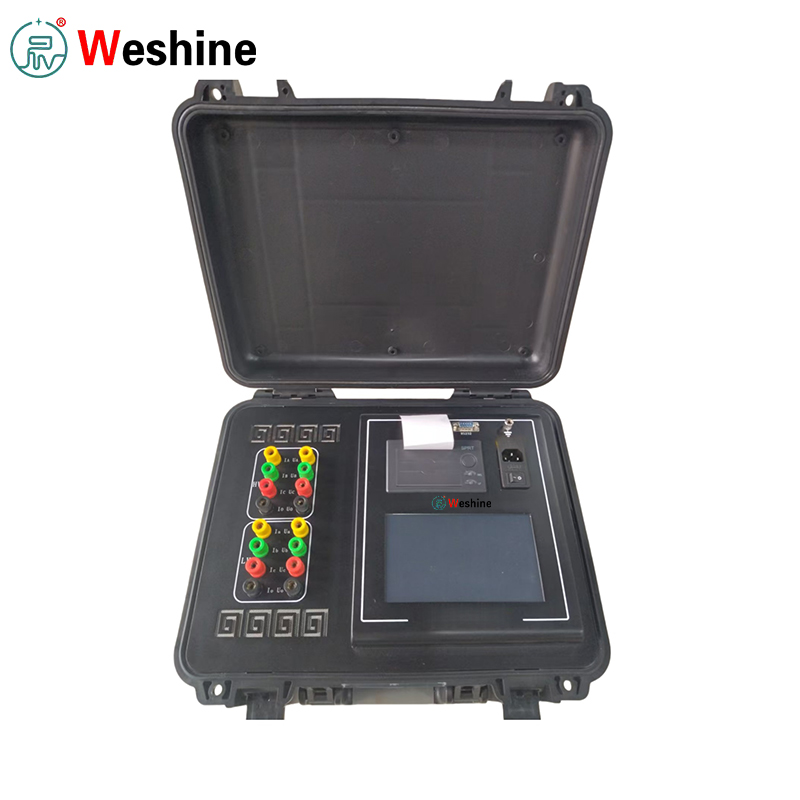

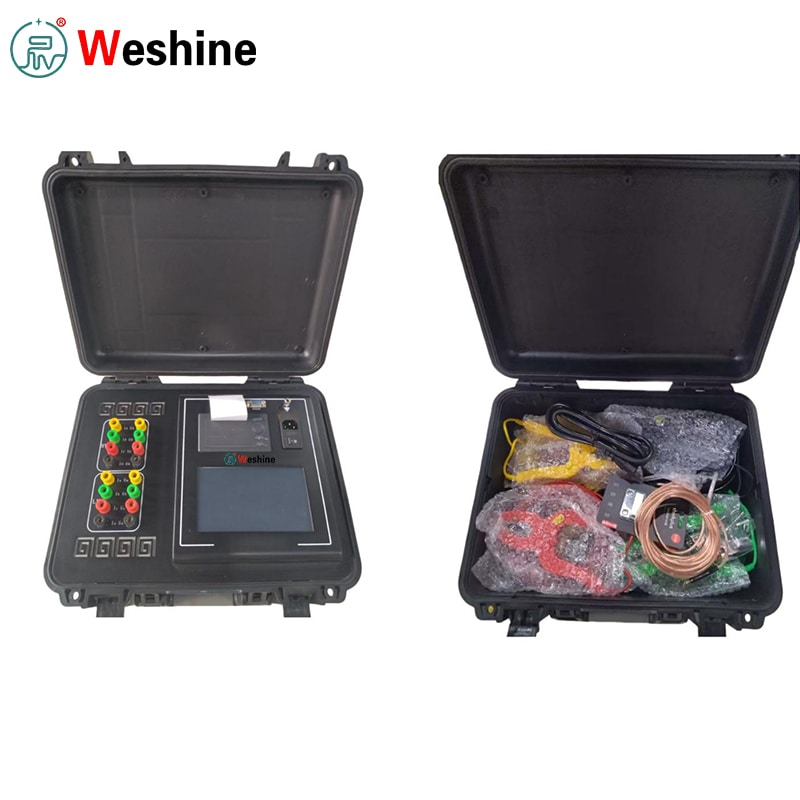

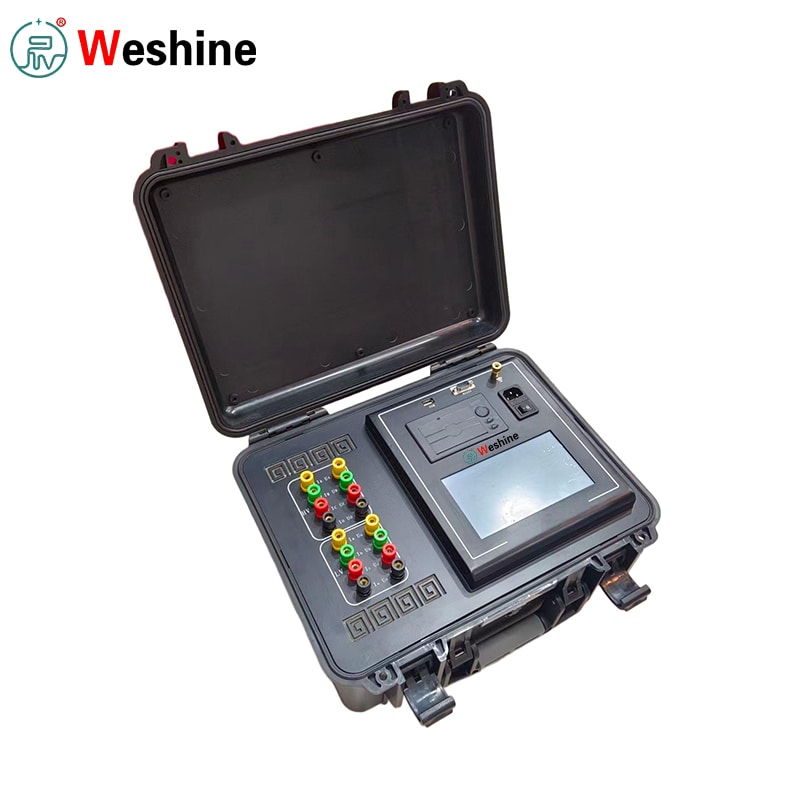

ٹرانسفارمر ڈی سی ریزسٹنس اور ٹرنز ریشو 1 ٹیسٹر میں 2

چین کا ایک پیشہ ور مینوفیکچرر Weshine، 1 ٹیسٹر میں اعلیٰ معیار کا ٹرانسفارمر DC ریزسٹنس اینڈ ٹرنز ریشو 2 فراہم کرتا ہے، جو پاور ٹرانسفارمرز کے لیے دو بنیادی تصدیقی طریقہ کار انجام دیتا ہے: وائنڈنگ DC ریزسٹنس ٹیسٹ اور ٹرنز ریشو ٹیسٹ۔

● ڈی سی مزاحمت کی جانچ:ناقص رابطہ پوائنٹس، سمیٹنے والے اندرونی نقائص، ٹیپ چینجر کی خرابی، ڈھیلے کنکشن اور غیر متوازن فیز ٹو فیز مزاحمت۔

● ٹرنز ریشو ٹیسٹنگ:اس بات کی توثیق کرتا ہے کہ آیا حقیقی ٹرانسفارمر کا تناسب، ٹیپ پوزیشن اور ویکٹر گروپ کا نام پلیٹ اور ڈیزائن کی وضاحتیں مماثل ہیں۔

ایک واحد آلے کے اندر دونوں اہم ٹیسٹ افعال کو ضم کرتا ہے۔ فیلڈ عملے کو اب دو الگ الگ ٹیسٹرز کو منتقل کرنے کی ضرورت نہیں ہے۔ ایک بار جب ہائی وولٹیج اور کم وولٹیج ٹیسٹ لیڈز کو جوڑ دیا جاتا ہے، متعدد ٹیسٹ آئٹمز کو بار بار وائرنگ کی تبدیلیوں کے بغیر مکمل کیا جا سکتا ہے۔

ڈی سی مزاحمت کی پیمائش

DC مزاحمتی پیمائش کے لیے، یونٹ خودکار میگنیٹائزیشن کے ساتھ تین فیز بیک وقت ٹیسٹنگ کو قابل بناتا ہے۔

● نیوٹرل پوائنٹ کے ساتھ ستارے سے ترتیب شدہ وائنڈنگز کے لیے، A0، B0 اور C0 فیز ریزسٹنس کو بیک وقت پکڑا جا سکتا ہے تاکہ مجموعی ٹیسٹ سائیکل کو مختصر کیا جا سکے۔

● اندرونی ڈیلٹا کنکشن کے ساتھ تھری فیز فائیو لِم ٹرانسفارمرز کی جانچ کرتے وقت، بلٹ ان آٹومیٹک ایکسائٹیشن موڈ کم وولٹیج سائیڈز پر ٹیسٹنگ کی کارکردگی کو مزید بڑھاتا ہے۔

ٹیسٹ کے نتائج اور تحفظ

ہائی وولٹیج، میڈیم وولٹیج اور کم وولٹیج وائنڈنگز کے ٹیسٹ کے نتائج براہ راست سائٹ پر دکھائے اور پرنٹ کیے جا سکتے ہیں۔

● خود بخود تین فیز مزاحمتی عدم توازن کی گنتی کرتا ہے۔

● آؤٹ پٹ ریزسٹنس ریڈنگ کو درجہ بند درجہ حرارت میں تبدیل کیا جاتا ہے۔

● مکمل، آڈٹ کے لیے تیار ٹرانسفارمر ٹیسٹ ریکارڈ فراہم کرتا ہے۔

● DC ریزسٹنس ڈسچارج اور ٹیسٹ لیڈ ہینڈلنگ کے دوران جامع بیک-EMF تحفظات آپریٹرز۔

موڑ تناسب کی پیمائش

موڑ کے تناسب کی پیمائش پر، ٹرانسفارمر ڈی سی ریزسٹنس اور ٹرنز ریشو 2 ان 1 ٹیسٹر سنگل فیز اور آٹومیٹک تھری فیز وائنڈنگ ٹیسٹ دونوں کو سپورٹ کرتا ہے۔

● آپریٹرز متعلقہ ٹرانسفارمر کنکشن گروپ کو منتخب کرتے ہیں۔

● AB، BC اور CA مراحل میں تناسب کی قدر، تناسب کی خرابی اور کنکشن-گروپ پیرامیٹرز کی پیمائش کرتا ہے۔

● سنگل فیز موڑ کے تناسب کی پیمائش تقریباً 15 سیکنڈ میں مکمل ہو سکتی ہے جیسا کہ آفیشل مینول میں دستاویز کیا گیا ہے۔

آپریشن اور ڈیٹا مینجمنٹ

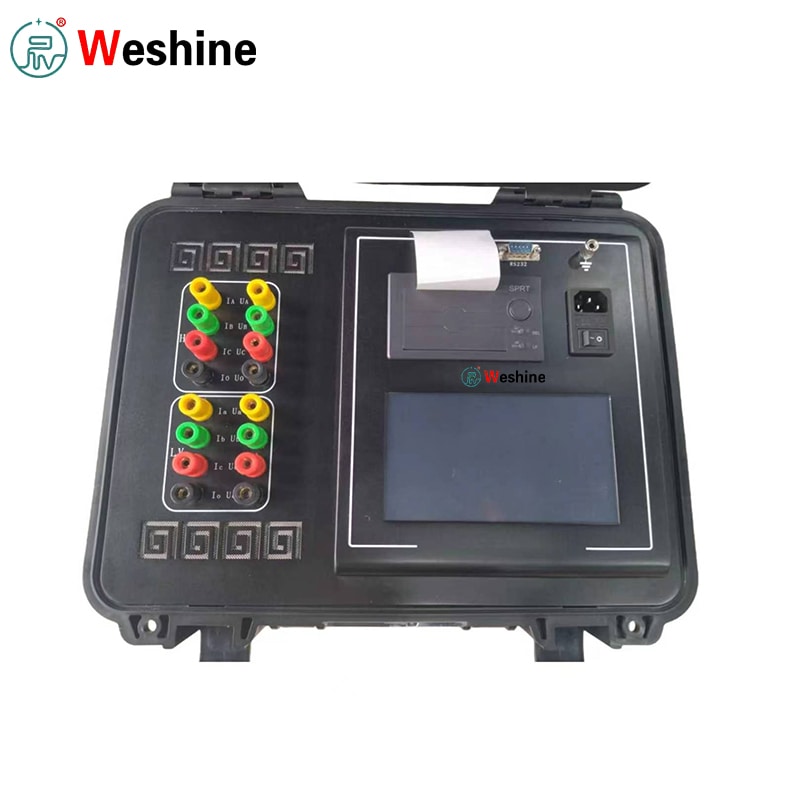

صارف کا تعامل 7 انچ کے کلر ٹچ LCD پر دو لسانی چینی-انگریزی آن اسکرین پرامپٹس کے ساتھ چلتا ہے۔

● ٹیسٹ رپورٹس ایمبیڈڈ مائیکرو پرنٹر کے ذریعے فوری طور پر تیار کی جا سکتی ہیں۔

● تمام ڈیٹا سیٹس کو USB فلیش ڈرائیوز میں محفوظ کیا جا سکتا ہے اور ٹیسٹ کی تاریخ اور ٹرانسفارمر سیریل نمبر کے مطابق ترتیب دیا جا سکتا ہے۔

● ہارڈویئر مواصلات کے اختیارات الگ تھلگ RS232، بلوٹوتھ اور اندرونی RS485 بس انٹرفیس کا احاطہ کرتے ہیں۔

تکنیکی پیرامیٹرز

پروڈکٹ گائیڈ

ٹرانسفارمر ڈی سی ریزسٹنس اینڈ ٹرنز ریشو 2 کو 1 ٹیسٹر میں چلانے سے پہلے، اس بات کی تصدیق کریں کہ ٹارگٹ ٹرانسفارمر مکمل طور پر غیر توانا، محفوظ طریقے سے خارج ہو چکا ہے اور مناسب طریقے سے مٹی سے بھرا ہوا ہے۔ کسی بھی ٹیسٹ کلپس کو منسلک کرنے سے پہلے آلے کے حفاظتی ارتھ ٹرمینل کو ہمیشہ جوڑیں۔

DC مزاحمتی جانچ کے لیے، ہائی وولٹیج اور کم وولٹیج کرنٹ کے ممکنہ کلپس کو متعلقہ ٹرانسفارمر بشنگ سے منسلک کریں۔ دو وائنڈنگ ٹرانسفارمرز کے لیے، وائر ٹرمینلز A, B, C, O اور a, b, c, o مندرجہ ذیل وائرنگ اسکیمیٹکس۔ سنگل فیز ٹرانسفارمرز کے لیے، ڈائیگرام کے مطابق متعلقہ ہائی سائیڈ اور لو سائیڈ ٹرمینلز کو جوڑیں۔ AC 220 V سپلائی کے ساتھ ٹیسٹر پر پاور۔ ٹرانسفارمر ID، وائنڈنگ میٹریل، ٹیسٹ موڈ، موجودہ رینج، وائنڈنگ پیرامیٹرز اور درجہ حرارت کی تبدیلی کی سیٹنگز ان پٹ کرنے کے لیے ٹچ اسکرین مینوز کے ذریعے نیویگیٹ کریں، پھر DC مزاحمت یا موڑ کے تناسب کی پیمائش شروع کریں۔

موڑ کے تناسب کے ٹیسٹ چلاتے وقت، درست تناسب، خرابی اور ویکٹر گروپ کے آؤٹ پٹس کو یقینی بنانے کے لیے درست کنکشن گروپ اور ٹیپ چینجر کی معلومات کو منتخب کریں۔ اگر ریورس پولرٹی کنکشن، شارٹ سرکٹ کی حالت یا وائرنگ کی خرابی کا پتہ چل جاتا ہے، تو جانچ کو فوری طور پر روک دیں اور کام دوبارہ شروع کرنے سے پہلے تمام ٹیسٹ لیڈز کا معائنہ کریں۔ ٹیسٹ مکمل ہونے پر، اسکرین پر ریڈنگز کا جائزہ لیں۔ ضرورت پڑنے پر ہارڈ کاپی رپورٹس پرنٹ کریں، ریکارڈ کو اندرونی طور پر اسٹور کریں یا ڈیٹا سیٹس کو USB فلیش ڈرائیو میں برآمد کریں تاکہ بعد میں رپورٹ مرتب کریں۔

خصوصیات

1، ایک آلے میں ٹرانسفارمر ڈی سی مزاحمت اور موڑ کے تناسب کی جانچ کی حمایت کرتا ہے۔

2، بیک وقت تھری فیز ڈی سی مزاحمت کی پیمائش کرتا ہے۔

3، ٹرانسفارمر تناسب، تناسب کی خرابی، اور ویکٹر گروپ کی پیمائش کرتا ہے۔

4، ڈی سی مزاحمتی جانچ کے لیے خودکار میگنیٹائزیشن فراہم کرتا ہے۔

5، اندرونی طور پر ڈیلٹا سے منسلک تھری فیز پانچ اعضاء کے ٹرانسفارمرز کے لیے خودکار حوصلہ افزائی کا طریقہ فراہم کرتا ہے۔

6، خود بخود تین فیز مزاحمتی عدم توازن کا حساب لگاتا ہے۔

7، ہائی وولٹیج، میڈیم وولٹیج، اور کم وولٹیج وائنڈنگ ٹیسٹ ڈیٹا کو ڈسپلے اور پرنٹ کرتا ہے۔

8، درجہ حرارت میں تبدیل ہونے والی مزاحمتی اقدار کا حساب لگاتا ہے۔

9، سنگل فیز اور تھری فیز ٹرانسفارمر ریشو کی پیمائش کی حمایت کرتا ہے۔

10، تناسب کی جانچ کے دوران ہائی وولٹیج اور کم وولٹیج ریورس کنکشن کا پتہ لگاتا ہے۔

11، تناسب کی جانچ کے دوران ٹرانسفارمر شارٹ سرکٹ اور انٹر ٹرن شارٹ سرکٹ کے حالات کا پتہ لگاتا ہے۔

12، جامع بیک EMF تحفظ پر مشتمل ہے۔

13، 7 انچ کلر ٹچ اسکرین آپریشن فراہم کرتا ہے۔

14، فیلڈ ٹیسٹ رپورٹس کے لیے بلٹ ان مائیکرو پرنٹر شامل ہے۔

15، بیرونی ڈیٹا بیک اپ کے لیے USB اسٹوریج کو سپورٹ کرتا ہے۔

16، الگ تھلگ RS232 مواصلات اور بلوٹوتھ مواصلات فراہم کرتا ہے۔

17، چینی اور انگریزی مینو پرامپٹس شامل ہیں۔

درخواست کے منظرنامے۔

ٹرانسفارمر ڈی سی ریزسٹنس اینڈ ٹرنز ریشو 2 ان 1 ٹیسٹر ٹرانسفارمر مینوفیکچررز کو وائنڈنگ ڈی سی ریزسٹنس، فیز ان بیلنس، موڑ کے تناسب کی خرابی اور ویکٹر گروپ کی پری شپمنٹ توثیق کے لیے کام کرتا ہے۔ ایک واحد یونٹ فیکٹری ٹیسٹ کے دو لازمی تقاضوں کو پورا کرتا ہے اور پروڈکشن ٹیموں کے لیے سامان کی تیاری اور ٹیسٹ دستاویزات کے ورک فلو کو آسان بناتا ہے۔

پاور یوٹیلیٹیز اور سب سٹیشن آپریٹرز کے لیے، یہ تشخیصی ٹیسٹر نئے یونٹ کی تنصیب، ہینڈ اوور قبولیت، شیڈول مینٹیننس اور فالٹ ٹربل شوٹنگ پر لاگو ہوتا ہے۔ وائنڈنگ ریزسٹنس ڈیٹا ممکنہ نل چینجر کے رابطے کے لباس اور غیر معمولی مرحلے کے مزاحمتی انحراف کو ظاہر کرتا ہے۔ موڑ کے تناسب کے نتائج ٹیپ پوزیشن اور کنکشن گروپ کی درستگی کی تصدیق کرتے ہیں۔

ٹرانسفارمر کی مرمت کی ورکشاپس کے اندر، تکنیکی ماہرین اس ٹیسٹر پر انحصار کرتے ہیں کہ وہ ریوائنڈنگ، خشک کرنے والی ٹریٹمنٹ یا ٹیپ چینجر اوور ہال کے بعد وائنڈنگ کی حالت کا جائزہ لے سکیں۔ ٹرانسفارمرز کے قابل قبول آپریٹنگ حالت میں واپس آنے کی تصدیق کرنے کے لیے پہلے سے مرمت اور بعد از مرمت مزاحمت اور موڑ کے تناسب کے ڈیٹاسیٹس کا موازنہ کیا جا سکتا ہے۔

فیلڈ کمیشننگ عملے کے لیے، آل ان ون ڈیزائن سائٹس پر لے جانے والے ٹیسٹ آلات کی مقدار کو کم کرتا ہے۔ بلٹ ان پرنٹنگ، USB آرکائیونگ اور ٹرانسفارمر-ID پر مبنی ڈیٹا کی چھانٹی پروجیکٹ کی قبولیت کے دستاویزات اور اختتامی کسٹمر ڈیلیوری ایبلز کے لیے اچھی طرح سے ترتیب شدہ ریکارڈ تیار کرتی ہے۔

درخواستیں

ٹرانسفارمر DC ریزسٹنس اینڈ ٹرنز ریشو 2‑in‑1 TTR ٹیسٹر بڑے پیمانے پر ٹرانسفارمر OEMs، پاور یوٹیلیٹی آپریٹرز، سب سٹیشن مینٹیننس کریو، الیکٹریکل کمیشننگ کنٹریکٹرز، ٹرانسفارمر کی مرمت کی ورکشاپس، صنعتی پاور ڈیپارٹمنٹس اور ہائی وولٹیج ٹیسٹ سروس فراہم کرنے والوں کے ذریعے اپنایا جاتا ہے۔

عام ٹیسٹ کے مضامین میں پاور ٹرانسفارمرز، ڈسٹری بیوشن ٹرانسفارمرز، سنگل فیز اور تھری فیز ٹرانسفارمرز، ٹو وائنڈنگ اور تھری وائنڈنگ ٹرانسفارمرز، اسٹار سے منسلک وائنڈنگز، ڈیلٹا سے منسلک وائنڈنگز، آن لوڈ ٹیپ تبدیل کرنے والے الیکٹرک ٹرانسفارمرز، مووائینڈ انڈکٹر اور دیگر مووائینڈ انڈکٹر شامل ہیں۔ کم مزاحمتی زخم کا سامان۔

سمندر پار SEO اور B2B سورسنگ کے لیے عام صنعت کی تلاش کے عرفی نام: ٹرانسفارمر ڈائیگنوسٹک ٹیسٹر، DC وائنڈنگ ریزسٹنس ٹیسٹر، ٹرانسفارمر ٹرنز ریشو ٹیسٹر، ٹرانسفارمر TTR ٹیسٹر، ٹرانسفارمر ریشو اور وائنڈنگ ریزسٹنس ٹیسٹر، ٹرانسفارمر ویکٹر گروپ ٹیسٹر، ٹرانسفارمر مینٹیننس ٹیسٹر۔

کسٹمر کیس

ایک ٹرانسفارمر کی دیکھ بھال کرنے والے ٹھیکیدار کو سب سٹیشن کی بجلی کی بندش کی کھڑکیوں کے دوران اعلیٰ کارکردگی والے ڈسٹری بیوشن ٹرانسفارمر کی جانچ کی ضرورت تھی۔ اس سے پہلے ان کا فیلڈ عملہ علیحدہ ڈی سی ریزسٹنس ٹیسٹر اور ٹرن ریشو ٹیسٹر چلاتا تھا، جو ہر ٹرانسفارمر یونٹ کے لیے بار بار وائرنگ میں تبدیلیاں لاتا تھا اور غیر منسلک ریکارڈ رکھتا تھا۔

1 ٹیسٹر آل ان ون ٹیسٹر میں ٹرانسفارمر DC ریزسٹنس اور ٹرنز ریشو 2 کو تعینات کرنے سے، DC ریزسٹنس اور ٹرن ریشو اور ویکٹر گروپ ٹیسٹ دونوں کو ایک آلے سے مکمل کیا جا سکتا ہے۔ مناسب ارتھنگ اور لیڈ کی تنصیب کے بعد، تکنیکی ماہرین تھری فیز وائنڈنگ ریزسٹنس ریڈنگ حاصل کرتے ہیں، فیز بیلنس کا جائزہ لیتے ہیں، پھر ٹیسٹ کیبلز کو ری روٹنگ کیے بغیر ٹرن ریشو اور ویکٹر گروپ چیک کرنے کے لیے آگے بڑھتے ہیں۔

ایک مینٹیننس اسائنمنٹ کے دوران، ڈی سی ریزسٹنس آؤٹ پٹ نے ایک مخصوص ٹیپ پوزیشن کے تحت غیر معمولی مرحلے کے انحراف کو جھنڈا لگایا۔ اس کے بعد ٹیم نے ٹیپ سیٹنگ اور کنکشن گروپ کو کراس چیک کرنے کے لیے انٹیگریٹڈ TTR فنکشن کا استعمال کیا، ٹیپ چینجر کے ناقص رابطے کی بنیادی وجہ کو مقامی بنانا۔ پرنٹ شدہ ہارڈ کاپیاں اور USB-محفوظ شدہ ڈیجیٹل ریکارڈز کو براہ راست سرکاری دیکھ بھال کی رپورٹوں میں شامل کیا گیا تھا۔

اس مشترکہ ٹیسٹر کو اپنانے سے سائٹ پر سیٹ اپ کے لیبر کے اوقات کم ہوئے، کراس ٹیسٹ ڈیٹا کی مستقل مزاجی میں بہتری آئی اور فیلڈ سروس ٹیکنیشنز کے لیے مجموعی طور پر ٹرانسفارمر معائنہ ورک فلو کو ہموار کیا گیا۔

اکثر پوچھے گئے سوالات

Q1: یہ ٹیسٹر کس کے لیے استعمال ہوتا ہے؟

A1: یہ ٹرانسفارمر وائنڈنگ ڈی سی مزاحمتی پیمائش کو ٹرانسفارمر موڑ کے تناسب اور ویکٹر گروپ کی تصدیق کے ساتھ انجام دیتا ہے۔

Q2: کیا یہ ٹیسٹر ایک ہی وقت میں تین فیز مزاحمت کی جانچ کر سکتا ہے؟

A2: ہاں۔ یہ بیک وقت تین فیز DC مزاحمتی جانچ کی حمایت کرتا ہے، جو 10 A، 5 A اور 1 A منتخب کرنٹ رینجز پیش کرتا ہے۔

Q3: زیادہ سے زیادہ DC مزاحمتی ٹیسٹ کرنٹ کیا ہے؟

A3: انفرادی فیز DC مزاحمتی جانچ کے لیے، زیادہ سے زیادہ ٹیسٹ کرنٹ 20 A تک پہنچ جاتا ہے۔

Q4: DC مزاحمتی پیمائش کی درستگی کیا ہے؟

A4: آفیشل مینول 0.1 μΩ ریڈنگ ریزولوشن کے ساتھ کلاس 0.2 کی پیمائش کی درستگی کا تعین کرتا ہے۔

Q5: ٹرانسفارمر تناسب کی پیمائش کی حد کیا ہے؟

A5: موڑ کے تناسب کی پیمائش کی حد 1 سے 10000 تک کا احاطہ کرتی ہے۔

Q6: کیا یہ ٹرانسفارمر ویکٹر گروپ کی پیمائش کرسکتا ہے؟

A6: ہاں۔ یہ ٹرانسفارمر کنکشن گروپس کی شناخت کرتا ہے، عام کنفیگریشنز بشمول YY، YD، DD اور DY جیسا کہ صارف کی دستاویزات میں درج ہے۔

Q7: تناسب کی جانچ کتنی تیز ہے؟

A7: پروڈکٹ مینوئل کے مطابق، سنگل فیز ٹرن ریشو ٹیسٹ تقریباً 15 سیکنڈ میں مکمل ہو سکتا ہے۔

Q8: کیا یہ ڈیٹا پرنٹنگ اور ایکسپورٹ کی حمایت کرتا ہے؟

A8: ہاں۔ یہ ٹیسٹر سرایت شدہ مائیکرو پرنٹر اور بیرونی ٹیسٹ کے نتائج کو محفوظ کرنے کے لیے USB اسٹوریج کے ساتھ آتا ہے۔

Q9: کون سے مواصلاتی انٹرفیس شامل ہیں؟

A9: ہارڈ ویئر انٹرفیس الگ تھلگ RS232، بلوٹوتھ اور اندرونی RS485 بس مواصلات پر مشتمل ہے۔

Q10: کیا حفاظتی تحفظات شامل ہیں؟

A10: تحفظ کے طریقہ کار میں DC-مزاحمت کی جانچ کے لیے بیک-EMF حفاظت، ہائی-لو-وولٹیج ریورس-کنکشن کا پتہ لگانے، نیز تناسب کی پیمائش کے دوران شارٹ سرکٹ اور انٹر-ٹرن-فالٹ الارم شامل ہیں۔

ویشین کے فوائد

ویشین الیکٹرک یوٹیلٹیز، ٹرانسفارمر مینوفیکچررز، سب اسٹیشنز، فیلڈ کنٹریکٹرز، مرمت کی ورکشاپس اور صنعتی دیکھ بھال کی ٹیموں کے لیے پیشہ ورانہ ٹرانسفارمر ٹیسٹ کے آلات اور برقی تشخیصی آلات فراہم کرتا ہے۔

اس ٹیسٹر ٹرانسفارمر DC ریزسٹنس اینڈ ٹرنز ریشو 2‑in‑1 TTR ٹیسٹر کے لیے، Weshine ماڈل کے انتخاب سے متعلق مشاورت، عملی ٹیسٹ کے طریقہ کار کی رہنمائی، تکنیکی پیرامیٹر کی تصدیق، پروجیکٹ کے لیے تیار دستاویزات اور فروخت کے بعد مکمل سروس کے ساتھ عالمی صارفین کی مدد کرتا ہے۔

ٹرانسفارمر ٹیسٹنگ ڈی سی مزاحمتی پیمائش کے بعد غلطی سے پاک وائرنگ، مستحکم کم مزاحمتی حصول، درست تناسب کی توثیق اور سخت خطرہ کنٹرول کا مطالبہ کرتی ہے۔ یہ ٹیسٹر ایک ہارڈویئر یونٹ میں دو ناگزیر ٹرانسفارمر انسپیکشن ورک فلوز کو یکجا کرتا ہے، جو ٹچ اسکرین آپریشن، خودکار حساب کتاب، آن سائٹ پرنٹنگ، ملٹی موڈ ڈیٹا اسٹوریج اور متنوع مواصلاتی صلاحیتوں سے لیس ہے۔

کیوں ویشین کا انتخاب کریں۔

• اعلی کارکردگی والے ٹرانسفارمر تشخیصی ٹیسٹ کے آلات کی براہ راست فیکٹری سپلائی

• فروخت سے پہلے تکنیکی مشاورت اور بعد از فروخت عالمی تکنیکی مدد

• پاور یوٹیلیٹیز، ٹیسٹ کنٹریکٹرز اور مینٹیننس سروس فراہم کرنے والوں کے لیے موزوں حل

• بین الاقوامی بولی، آن سائٹ کمیشننگ اور سامان کی دوبارہ فروخت کے شراکت داروں کی حمایت کرنے والے پراجیکٹ کا بھرپور تجربہ

بیرون ملک مقیم صارفین اور تقسیم کاروں کے لیے، Weshine ٹرانسفارمر کی دیکھ بھال کی ملازمتوں، سب اسٹیشن کمیشننگ، فیکٹری قبولیت کی جانچ، ٹینڈر کی تیاری اور آپریٹر کی تربیت کے لیے مکمل مصنوعات کی دستاویزات اور درخواست کی معاونت فراہم کرتا ہے۔ یہ ٹیسٹر ایک عملی آل ان ون ٹرانسفارمر ٹیسٹر ہے جو فیلڈ سائٹ اور ورکشاپ میں تعیناتی دونوں کے لیے بنایا گیا ہے۔
