مصنوعات کی وضاحت

چین میں ایک پیشہ ور صنعت کار Weishine سے معیاری تھری فیز ریلے پروٹیکشن ٹیسٹر آلات خریدیں، حفاظتی ریلے، مائکرو پروسیسر پروٹیکشن یونٹس، سیکنڈری سرکٹس، آٹومیشن آلات اور مکمل پاور گرڈ پروٹیکشن سسٹم کا معائنہ کرنے کے لیے انجنیئر ہیں۔ ریلے کو لائن فالٹس، غیر معمولی وولٹیج، اوور کرنٹ، ری کلوزنگ ایکشنز، ڈیفرینشل پروٹیکشن ٹرگرز اور کنٹرول سرکٹ موومنٹ کے تحت درست طریقے سے جواب دینا چاہیے، اس لیے محفوظ، مربوط پاور سسٹم کے آپریشن کے لیے باقاعدہ جانچ ضروری ہے۔

تھری فیز ریلے پروٹیکشن ٹیسٹر کیا ہے؟

تھری فیز ریلے پروٹیکشن ٹیسٹر ایک پیشہ ور ٹیسٹنگ ڈیوائس ہے جو حفاظتی ریلے، مائیکرو پروسیسر پر مبنی پروٹیکشن یونٹس، سیکنڈری سرکٹس، آٹومیشن آلات، اور پاور سسٹم پروٹیکشن اسکیموں کی کارکردگی اور آپریٹنگ خصوصیات کی تصدیق کے لیے ڈیزائن کیا گیا ہے۔

ٹیسٹر عام اور غیر معمولی پاور سسٹم کے حالات کی تقلید کے لیے قابل کنٹرول سیکنڈری کرنٹ، وولٹیج، فریکوئنسی، فیز اینگل، ہارمونک، ڈی سی، اور سوئچنگ سگنل تیار کرتا ہے۔ ان نقلی سگنلز کو آزمائشی حفاظتی آلات پر لاگو کرکے، انجینئرز ریلے کی ترتیبات، پک اپ کی قدروں، آپریٹنگ ٹائم، ٹرپ منطق اور رابطہ کے ردعمل کی تصدیق کر سکتے ہیں۔

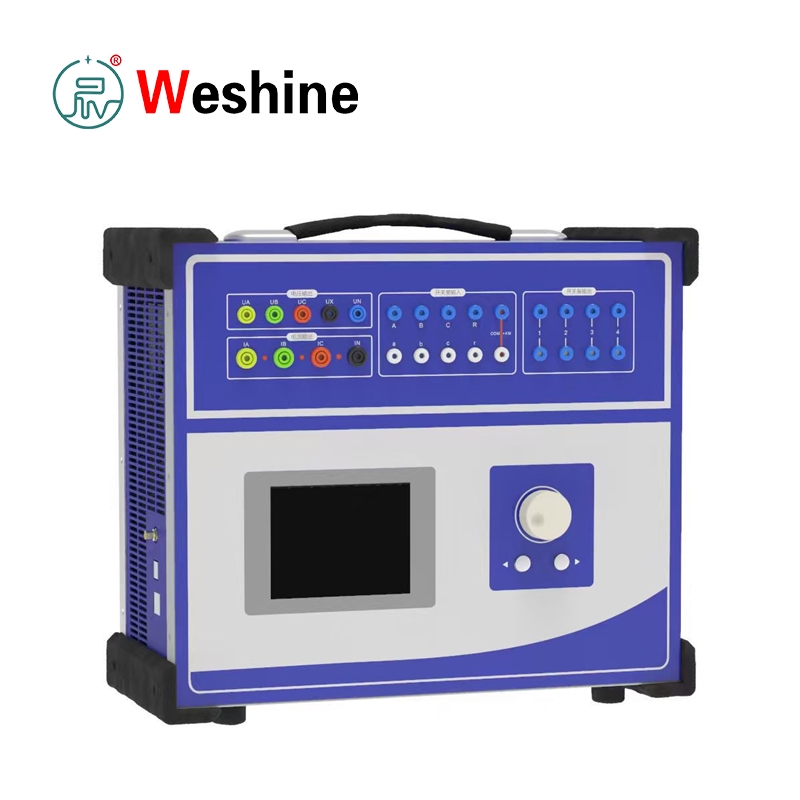

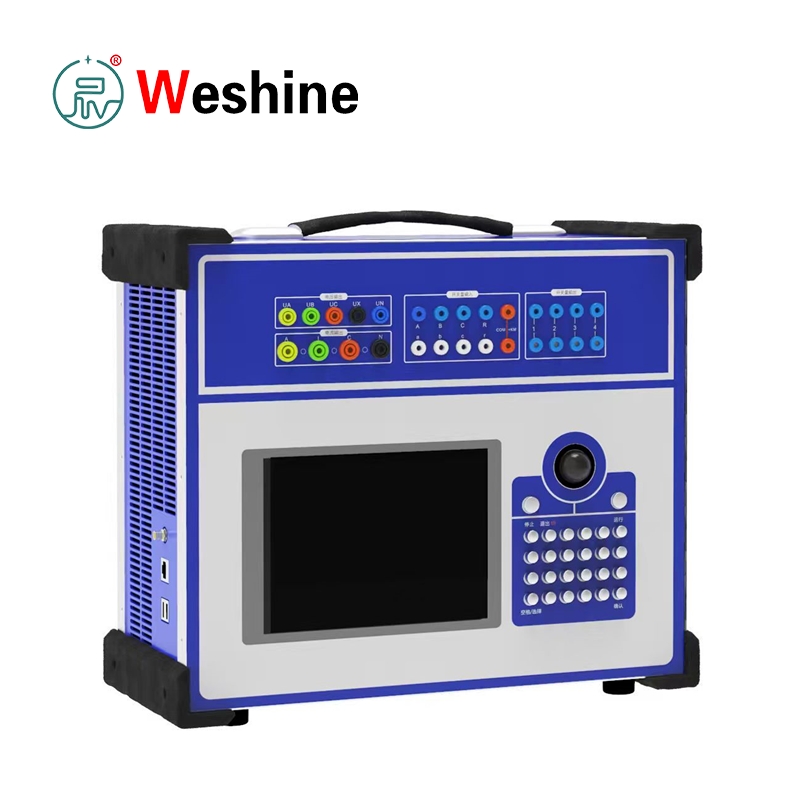

Three Phase Relay Protection Tester

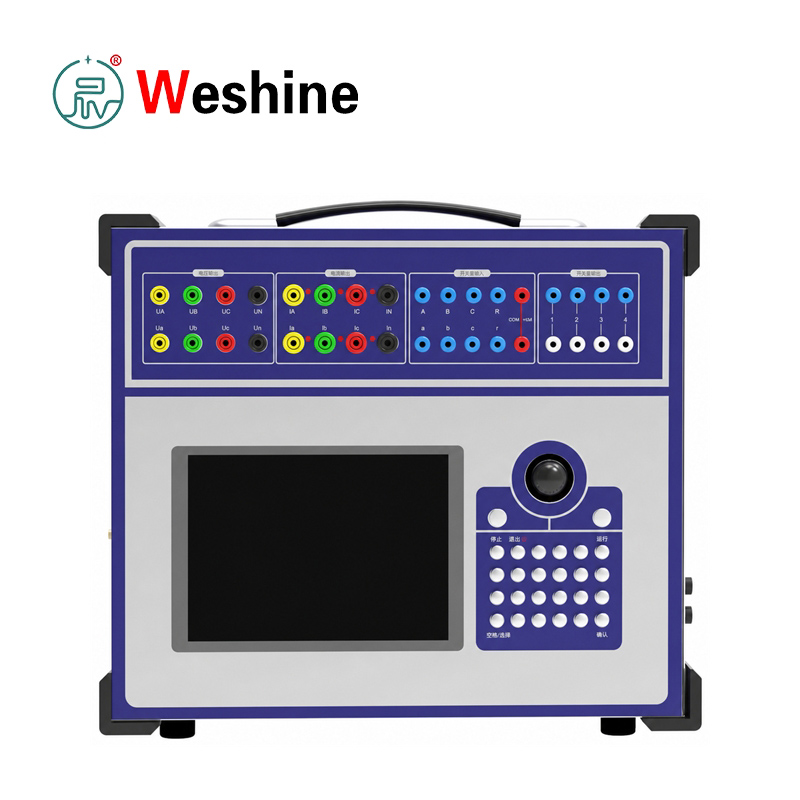

ملٹی چینل کرنٹ اور وولٹیج آؤٹ پٹ

تھری فیز ریلے پروٹیکشن ٹیسٹر جامع ریلے پروٹیکشن ٹیسٹنگ کے لیے 4 وولٹیج چینلز اور 3 موجودہ چینلز سے لیس ہے۔ وولٹیج چینلز فیز وولٹیج، لائن وولٹیج، صفر ترتیب وولٹیج، وولٹیج کے عدم توازن، وولٹیج کے نقصان، فریکوئنسی شفٹ، اور ہم آہنگی کے ٹیسٹوں کی حمایت کرتے ہیں۔

تین موجودہ چینلز انفرادی فیز کرنٹ ٹیسٹنگ کے لیے آزادانہ طور پر کام کر سکتے ہیں یا 120A تک قلیل مدتی کرنٹ آؤٹ پٹ فراہم کرنے کے لیے متوازی طور پر جڑ سکتے ہیں۔ یہ اوور کرنٹ ریلے، ارتھ فالٹ ریلے، الٹا ٹائم پروٹیکشن، ڈیفرینشل پروٹیکشن، ڈسٹنس پروٹیکشن، ری کلوزنگ لاجک، انڈر وولٹیج پروٹیکشن، اور فریکوئنسی ریلے کی جانچ کی حمایت کرتا ہے۔

صنعتی کمپیوٹر کنٹرول اور فیلڈ آپریشن

ایک صنعتی کمپیوٹر پلیٹ فارم پر بنایا گیا، ٹیسٹر بیرونی کمپیوٹر کے بغیر اسٹینڈ اسٹون فیلڈ ٹیسٹنگ کے لیے بلٹ ان ڈسپلے اور مقامی آپریشن پینل کو مربوط کرتا ہے۔ ٹیسٹ کے پیرامیٹرز اور نتائج کو براہ راست اسکرین پر دیکھا جا سکتا ہے، جو اسے آن سائٹ کمیشننگ اور دیکھ بھال کے لیے موزوں بناتا ہے۔

جدید ٹیسٹنگ فنکشنز، ڈیٹا مینجمنٹ، اور خودکار ٹیسٹ رپورٹ جنریشن میں معاونت کے لیے سازوسامان مطابقت پذیر سافٹ ویئر کے ساتھ پی سی سے بھی جڑ سکتا ہے۔

لچکدار کرنٹ، وولٹیج اور ڈی سی آؤٹ پٹ

ٹیسٹر آؤٹ پٹ صلاحیتوں کی ایک وسیع رینج فراہم کرتا ہے، بشمول:

AC کرنٹ آؤٹ پٹ:0~40A فی چینل، متوازی تین چینلز کے ساتھ 120A قلیل وقتی آؤٹ پٹ تک

AC وولٹیج آؤٹ پٹ:0~120V فیز وولٹیج اور 0~240V لائن وولٹیج

ڈی سی آؤٹ پٹ:ڈی سی کرنٹ، ڈی سی وولٹیج، اور ایڈجسٹ ڈی سی معاون بجلی کی فراہمی

یہ فنکشنز ڈی سی ریلے ٹیسٹنگ کو سپورٹ کرتے ہیں اور فیلڈ کمیشننگ کے دوران حفاظتی آلات اور ثانوی سرکٹس کو متحرک ہونے دیتے ہیں۔

تعدد، ہارمونک اور وقت کی پیمائش

ٹیسٹر متغیر فریکوئنسی اور ہارمونک سگنل آؤٹ پٹ کو مختلف پاور سسٹم آپریٹنگ حالات کی تقلید کے لیے مربوط کرتا ہے، بشمول فریکوئنسی میں تغیر اور ملٹی آرڈر ہارمونک ماحول۔ یہ تکنیکی ماہرین کو صرف معیاری پاور فریکوئنسی کے بجائے مختلف ثانوی سگنل کے حالات کے تحت ریلے کی کارکردگی کا جائزہ لینے کے قابل بناتا ہے۔

بلٹ ان سوئچ ان پٹ اور آؤٹ پٹ ماڈیولز ٹرپ کانٹیکٹ ڈٹیکشن، ریلے کانٹیکٹ مانیٹرنگ، سرکٹ بریکر سمولیشن، اسٹارٹ اپ سگنل کی تصدیق، اور ایکشن ٹائمنگ کی پیمائش کی حمایت کرتے ہیں۔ ٹائمنگ رینج 0.1ms سے 9999s تک پہنچ جاتی ہے، جس سے ریلے کے آپریشن کے وقت، ٹرپ میں تاخیر، وقفوں کو دوبارہ بند کرنے، اور پروٹیکشن منطقی ردعمل کی درست پیمائش کی جا سکتی ہے۔

درخواست کی حد اور حفاظتی تحفظ

تھری فیز ریلے پروٹیکشن ٹیسٹر برقی مقناطیسی ریلے، سٹیٹک ریلے، ڈیجیٹل پروٹیکشن ڈیوائسز، مائیکرو پروسیسر ریلے، ری کلوزنگ ڈیوائسز، اور ٹرانسفارمر، لائن، موٹر اور جنریٹر پروٹیکشن سسٹم کی جانچ کے لیے موزوں ہے۔

یہ سب سٹیشنز، پاور پلانٹس، فیکٹری ڈسٹری بیوشن رومز، ریلوے پاور سپلائی نیٹ ورکس اور پیشہ ورانہ ریلے لیبارٹریز میں بڑے پیمانے پر استعمال ہوتا ہے۔

متعدد حفاظتی افعال مربوط ہیں، بشمول آؤٹ پٹ اوور لوڈ پروٹیکشن، غلطی خود تشخیص، آؤٹ پٹ انٹر لاک، اور سافٹ اسٹارٹ پاور ڈیزائن۔ یہ فنکشن فیلڈ آپریشن کے دوران ٹیسٹر اور منسلک آلات دونوں کی حفاظت میں مدد کرتے ہیں۔ آلات کو ثانوی سرکٹ کی حفاظت، معیاری وائرنگ کے طریقہ کار، اور ریلے ٹیسٹنگ ورک فلو سے واقف تربیت یافتہ تکنیکی ماہرین کے ذریعہ چلایا جانا چاہئے۔

سامان کی تعمیل کرتا ہے۔GB/T 7261-2008اورDL/T 624-2010. آپریٹرز کو استعمال کے دوران مقامی ریلے ٹیسٹنگ کوڈز، پاور سٹیشن کمیشن کے قوانین اور سائٹ پر حفاظتی معیارات کی پابندی کرنے کی ضرورت ہے۔

سسٹم کی تفصیلات		AC کرنٹ آؤٹ پٹ		ڈی سی کرنٹ آؤٹ پٹ
آئٹم	تفصیلات	آئٹم	تفصیلات	آئٹم	تفصیلات
پروڈکٹ ماڈل	VS-JB900	آؤٹ پٹ کی درستگی	کلاس 0.2	آؤٹ پٹ کی درستگی	کلاس 0.5
مصنوعات کی قسم	تھری فیز ریلے پروٹیکشن ٹیسٹر	فیز کرنٹ آؤٹ پٹ، RMS	0 سے 40 اے	فیز کرنٹ آؤٹ پٹ	فی مرحلہ 0 سے ±10 A
کنٹرول پلیٹ فارم	صنعتی کمپیوٹر کی قسم	تین فیز متوازی کرنٹ آؤٹ پٹ، RMS	0 سے 120 اے	تین فیز متوازی آؤٹ پٹ	0 سے ±30 A
آؤٹ پٹ کنفیگریشن	4 فیز وولٹیج، 3 فیز کرنٹ	طویل مدتی قابل اجازت فیز کرنٹ، RMS	10 اے	زیادہ سے زیادہ آؤٹ پٹ لوڈ وولٹیج	20 وی
قابل اطلاق ٹیسٹ	ریلے پروٹیکشن، سیکنڈری سرکٹ، آٹومیشن ڈیوائس ٹیسٹنگ	زیادہ سے زیادہ فیز کرنٹ آؤٹ پٹ پاور	420 وی اے
آپریشن موڈ	اسٹینڈ اکیلے آپریشن؛ کمپیوٹر کنکشن ترتیب کے مطابق تعاون یافتہ ہے۔	تین فیز متوازی کرنٹ پر زیادہ سے زیادہ آؤٹ پٹ پاور	900 وی اے
حوالہ معیارات	GB/T 7261-2008, DL/T 624-2010	زیادہ سے زیادہ تین فیز متوازی کرنٹ پر کام کرنے کا قابل اجازت وقت	10 سیکنڈ
		بنیادی تعدد کی حد	20 سے 1000 ہرٹج
		ہارمونک آرڈر	1st سے 20th

AC وولٹیج آؤٹ پٹ		ڈی سی وولٹیج آؤٹ پٹ		مقدار اور وقت کو تبدیل کرنا
آئٹم	تفصیلات	آئٹم	تفصیلات	آئٹم	تفصیلات
آؤٹ پٹ کی درستگی	کلاس 0.2	آؤٹ پٹ کی درستگی	کلاس 0.5	سوئچنگ ان پٹ	10 چینلز
فیز وولٹیج آؤٹ پٹ، RMS	0 سے 120 وی	فیز وولٹیج آؤٹ پٹ طول و عرض	0 سے ±160 V	خشک رابطہ ان پٹ	1 سے 20 ایم اے، 24 وی
لائن وولٹیج آؤٹ پٹ، RMS	0 سے 240 وی	لائن وولٹیج آؤٹ پٹ طول و عرض	0 سے ±320 V	ممکنہ رابطہ ان پٹ، منطق 0	0 سے +6 وی
فیز وولٹیج / لائن وولٹیج آؤٹ پٹ پاور	80 وی اے / 100 وی اے	فیز وولٹیج / لائن وولٹیج آؤٹ پٹ پاور	70 وی اے / 140 وی اے	ممکنہ رابطہ ان پٹ، منطق 1	+11 V سے +250 V
بنیادی تعدد کی حد	20 سے 1000 ہرٹج			سوئچنگ آؤٹ پٹ	8 جوڑے
ہارمونک آرڈر	1st سے 20th			ڈی سی رابطہ کی صلاحیت	220 وی / 0.2 اے
				AC رابطہ کی گنجائش	220 وی / 0.5 اے
				وقت کی پیمائش کی حد	0.1 ms سے 9999 s
				وقت کی پیمائش کی درستگی	0.1 ms

ماحولیاتی حالات		جسمانی خصوصیات
آئٹم	تفصیلات	آئٹم	تفصیلات
آپریٹنگ درجہ حرارت	-10°C سے +50°C	مرکزی یونٹ کے طول و عرض	400 × 300 × 180 ملی میٹر
اسٹوریج کا درجہ حرارت	-25°C سے +70°C	مین یونٹ کا وزن	تقریباً 18 کلو
رشتہ دار نمی	5% سے 95%، غیر گاڑھا ہونا

پروڈکٹ آپریشن گائیڈ

تھری فیز ریلے پروٹیکشن ٹیسٹر کنٹرول ایبل سیکنڈری کرنٹ، وولٹیج، فریکوئنسی، فیز اینگل، ہارمونک، ڈی سی اور سوئچنگ سگنلز تیار کرتا ہے تاکہ گرڈ کے نارمل اور ناقص حالات کی تقلید کی جا سکے، پھر ٹیسٹ شدہ پروٹیکشن ڈیوائس کو سگنل فیڈ کرتا ہے۔ یہ رابطے کی کارروائیوں، ٹرپ آؤٹ پٹس، ریٹرن سگنلز اور لاجک فیڈ بیک کی نگرانی کرتا ہے، خود بخود ایکشن ٹائم اور آپریٹنگ سیٹنگ ویلیوز کو ریکارڈ کرتا ہے۔

جانچ سے پہلے، ریلے ماڈل، ریٹیڈ سیکنڈری کرنٹ، ریٹیڈ سیکنڈری وولٹیج، ڈی سی پاور ڈیمانڈ، ٹرپ کانٹیکٹ ٹائپ اور پری سیٹ پروٹیکشن پیرامیٹرز کی تصدیق کریں۔ پروٹیکشن ڈیوائس کی وائرنگ ڈایاگرامس کو چیک کریں، حفاظتی اصولوں کے مطابق ٹیسٹ سرکٹس کو الگ کریں، پھر کرنٹ آؤٹ پٹس، وولٹیج آؤٹ پٹس، سوئچ I/O پورٹس اور DC معاون پاور ٹرمینلز کو صحیح طریقے سے لگائیں۔

اوورکورنٹ ریلے ٹیسٹ کے اقدامات:آؤٹ پٹ کرنٹ، فیز اینگل، فریکوئنسی اور ٹیسٹ کا دورانیہ سیٹ کریں۔ معیاری ٹیسٹ کے طریقہ کار، ریکارڈ پک اپ ویلیو، ڈراپ آؤٹ ویلیو اور آپریٹنگ ٹائم کے مطابق بتدریج کرنٹ کو فروغ دیں۔ تین فیز ہائی کرنٹ ٹیسٹنگ کے لیے، زیادہ سے زیادہ شارٹ ٹائم 120A آؤٹ پٹ تک پہنچنے کے لیے متوازی تین موجودہ چینلز۔

وولٹیج ریلے ٹیسٹ کے اقدامات:وولٹیج چینلز کو جوڑیں اور ضرورت کے مطابق فیز یا لائن وولٹیج کو ترتیب دیں۔ یونٹ انڈر وولٹیج، اوور وولٹیج، صفر ترتیب وولٹیج، وولٹیج کے عدم توازن اور فیز آفسیٹ کی نقل کرتا ہے۔ فریکوئنسی شفٹنگ فنکشن انڈر فریکوینسی لوڈ شیڈنگ اور فریکوئنسی ریلے کیلیبریشن کا کام کرتا ہے۔

فاصلہ، دشاتمک، تفریق اور دوبارہ بند ہونے والے تحفظ کی جانچ: وولٹیج، کرنٹ، فیز اینگل کو ایڈجسٹ کریں اور پروٹیکشن لاجک اسکیموں کے بعد رابطوں کو تبدیل کریں۔ سامان ریلے رابطے کی نقل و حرکت کو ٹریک کرتا ہے اور سفر کے وقت کی پیمائش کرتا ہے۔ سوئچ آؤٹ پٹ پورٹس بریکر سے متعلق معاون رابطوں یا ضرورت پڑنے پر بیرونی منطقی اشاروں کی نقل کرتے ہیں۔

ڈی سی ریلے اور معاون سرکٹ ٹیسٹنگ:DC وولٹیج/موجودہ آؤٹ پٹ کو درجہ بند حدود میں استعمال کریں۔ جب سائٹ پر DC پاور دستیاب نہ ہو یا الگ تھلگ ٹیسٹ پاور کی ضرورت ہو تو، بلٹ ان ایڈجسٹ ایبل DC معاون پاور سپلائی کو چالو کریں۔

تمام ٹیسٹ مکمل کرنے کے بعد، پیمائش شدہ ایکشن ویلیوز اور ٹائمنگ ڈیٹا کا پہلے سے سیٹ پروٹیکشن سیٹنگز کے ساتھ موازنہ کریں۔ داخلی دیکھ بھال اور کمیشننگ مینجمنٹ کے ضوابط کے بعد ٹیسٹ ریکارڈز کو آرکائیو کریں۔

بنیادی خصوصیات

1. معیاری 4 فیز وولٹیج اور 3 فیز آزاد کرنٹ آؤٹ پٹ چینلز

2. سنگل چینل AC کرنٹ آؤٹ پٹ 40A تک

3۔تین متوازی موجودہ چینلز مختصر وقت کے زیادہ سے زیادہ 120A آؤٹ پٹ کی حمایت کرتے ہیں۔

4.AC فیز وولٹیج آؤٹ پٹ رینج: 0~120V

5.AC لائن وولٹیج آؤٹ پٹ رینج: 0~240V

6۔تمام ریلے پروٹیکشن ٹیسٹنگ منظرناموں کے لیے بلٹ ان ڈی سی کرنٹ آؤٹ پٹ

ثانوی سرکٹ سٹیٹ سمولیشن کے لیے بلٹ ان ڈی سی وولٹیج آؤٹ پٹ

8. آزاد سایڈست ڈی سی معاون بجلی کی فراہمی کی پیداوار

9۔ریلے ایکشن ٹائمنگ رینج: 0.1ms ~ 9999s

10۔ ریئل ٹائم ریلے رابطے کی حالت کی نگرانی کے لیے ان پٹ چینلز کو سوئچ کریں۔

11۔سرکٹ بریکرز اور بیرونی رابطہ سگنلز کی نقل کرنے کے لیے آؤٹ پٹ چینلز کو تبدیل کریں

12. حفاظتی آلات کی ہارمونک ردعمل کی خصوصیات کی جانچ کے لیے ہارمونک سگنل آؤٹ پٹ

13. تعدد ریلے معائنہ کے لیے متغیر فریکوئنسی سگنل آؤٹ پٹ

14. تمام ٹیسٹ کے پیرامیٹرز اور نتائج کو واضح طور پر دکھانے کے لیے آن بورڈ ڈسپلے اسکرین

15۔صنعتی کمپیوٹر کنٹرول مکمل طور پر آف لائن آزاد آپریشن کے قابل بناتا ہے۔

16. ڈیٹا پڑھنے اور سافٹ ویئر لنکیج کو سپورٹ کرنے کے لیے محفوظ USB پورٹ

17. سامان کو پہنچنے والے نقصان کو روکنے کے لیے غیر معمولی کام کرنے کی حالت کے تحت خودکار آؤٹ پٹ انٹرلاک

18۔انٹیگریٹڈ فالٹ سیلف چیک اور ملٹی لیئر ہارڈویئر پروٹیکشن فنکشنز

19. مائیکرو پروسیسر تحفظ، جامد ریلے اور برقی مقناطیسی ریلے کے انشانکن کے ساتھ ہم آہنگ

20. فیلڈ کمیشننگ، روزانہ دیکھ بھال اور لیبارٹری ٹیسٹنگ کے لیے آل ان ون ٹول

درخواست کے منظرنامے۔

1. پاور گرڈ آپریشن اور مینٹیننس ٹیمیں۔

نئے سب سٹیشنوں کے لیے کمیشننگ، وقتاً فوقتاً تحفظ کیلیبریشن، ثانوی سرکٹ معائنہ، ٹرپ سرکٹ ٹیسٹنگ اور مکمل حفاظتی اسکیم کی دیکھ بھال۔

2. ٹرانسفارمر مینوفیکچررز

حفاظتی الماریوں کا فیکٹری معائنہ، تفریق ریلے کی تصدیق، درجہ حرارت پروٹیکشن انٹرفیس چیکنگ اور پروٹیکشن پینلز کے لیے فیکٹری قبولیت ٹیسٹ کا انعقاد کریں۔

3. پاور پلانٹس

جنریٹر پروٹیکشن، مین ٹرانسفارمر پروٹیکشن، موٹر پروٹیکشن، معاون پاور سسٹم اور سوئچ گیئر پروٹیکشن کا یونٹ شروع کرنے اور بند ہونے کی دیکھ بھال کے دوران مکمل انشانکن۔

4. ریلوے کی صنعت

ریلوے ٹریکشن سب سٹیشن اور ڈسٹری بیوشن نیٹ ورک ریلے پروٹیکشن ڈیوائسز سے لیس ہیں۔ یہ سامان روٹین ریلے کی دیکھ بھال، فیڈر پروٹیکشن کی تصدیق اور سرکٹ بریکر ٹرپ منطق کا جائزہ لیتا ہے۔

5. بڑے صنعتی ادارے

اسٹیل، کان کنی، پیٹرو کیمیکل اور مینوفیکچرنگ پلانٹس اسے درمیانے وولٹیج ریلے کی باقاعدہ دیکھ بھال، موٹر پروٹیکشن ٹیسٹنگ اور فیکٹری سب اسٹیشن پروٹیکشن سرکٹ انسپکشن کے لیے استعمال کرتے ہیں۔

6. یونیورسٹیاں اور پیشہ ورانہ تربیت کے ادارے

ریلے پروٹیکشن تھیوریز، سیکنڈری انجیکشن ٹیسٹ آپریشنز، فالٹ کنڈیشن سمولیشن اور پروٹیکشن کوآرڈینیشن کی عملی تربیت سکھانے کے لیے مشین کا اطلاق کریں۔

7. تھرڈ پارٹی ٹیسٹنگ لیبارٹریز

مکمل ریلے کیلیبریشن، تحفظ کے آلات کی کارکردگی کی تصدیق، آنے والی قبولیت کا معائنہ اور بیرونی کمیشننگ سروس کی فراہمی۔

8. کیبل کی بحالی کا عملہ

کیبل کی تبدیلی یا مرمت کے بعد، فیڈر پروٹیکشن، ارتھ فالٹ پروٹیکشن، ری کلوزنگ لاجک اور مماثل سیکنڈری کنٹرول سرکٹس کی تصدیق کریں۔

دستیاب ٹیسٹ آئٹمز

1. مائیکرو پروسیسر پر مبنی تحفظ کے آلات کی مجموعی کارکردگی کا معائنہ

2. برقی مقناطیسی ریلے کی انشانکن اور تصدیق

3. جامد ریلے کی کارکردگی کی جانچ

4. اوور کرنٹ ریلے کے لیے پک اپ ویلیو اور وقت کی حد کی جانچ

5. زمین کی غلطی ریلے کا مکمل معائنہ

6. انڈر وولٹیج اور اوور وولٹیج پروٹیکشن ریلے کی انشانکن

7. فریکوئنسی ریلے کی کارکردگی کی جانچ

8. دشاتمک تحفظ کے لئے فنکشنل تخروپن ٹیسٹ

9. تفریق تحفظ کی مکمل انشانکن

10. دوری کے تحفظ کے لیے کام کرنے کی حالت کا تخروپن

11۔آٹو ری کلوزنگ ڈیوائسز کا فنکشنل معائنہ

12۔سرکٹ بریکر ٹرپ سرکٹ کی تصدیق

13۔مکمل آن سائٹ سیکنڈری سرکٹ کمیشننگ

14. حفاظتی پینلز کے لیے فیکٹری قبولیت کی جانچ

15۔ریلے ایکشن ٹائم کی درست پیمائش

عملی درخواست کیس

انڈسٹری فیلڈ: میڈیم وولٹیج سب سٹیشن کی اپ گریڈنگ اور کمیشننگ

پروجیکٹ چیلنج: ایک تعمیراتی ٹیم نے سب اسٹیشن کی تزئین و آرائش کے منصوبے کا چارج سنبھال لیا۔ اس کے اندرونی تحفظ کے پینل میں اوور کرنٹ، ارتھ فالٹ، انڈر وولٹیج، ری کلوزنگ اور بریکر ٹرپ لاجک فنکشنز شامل تھے۔ پروجیکٹ کے لیے ایک واحد مشین کی ضرورت ہے جو تھری فیز کرنٹ، فور فیز وولٹیج، اور رابطہ سمولیشن اور ہائی پریزین ٹائمنگ کو سپورٹ کر سکے۔ یہ وہ جگہ ہے جہاں تھری فیز ریلے پروٹیکشن ٹیسٹر آل ان ون ٹیسٹنگ کی صلاحیت فراہم کرتا ہے۔

مکمل ٹیسٹ فلو: تکنیکی ماہرین نے موجودہ ان پٹ ٹرمینلز، وولٹیج ان پٹ ٹرمینلز، ٹرپ کے رابطے اور بیرونی منطقی سرکٹس کو ریلے کرنے کے لیے ڈیوائس کو جوڑ دیا۔ انہوں نے پہلے AC کرنٹ پک اپ اور ڈراپ آؤٹ ویلیوز کا تجربہ کیا، پھر نقلی فالٹ کرنٹ کے تحت حفاظتی کارروائی کا وقت ریکارڈ کیا۔ وولٹیج چینلز انڈر وولٹیج اور وولٹیج کی وصولی کی حالتوں کی نقل کرتے ہیں۔ سوئچ آؤٹ پٹ نقلی بریکر سے متعلق معاون رابطے کی حالت میں تبدیلیاں، جبکہ ان پٹ کیپچر شدہ ٹرپ اور واپسی کے سگنلز کو ہم آہنگی سے سوئچ کریں۔

پروجیکٹ کا نتیجہ: تمام ریلے سیٹنگ ویلیوز کمیشننگ ڈیزائن اسکیم سے مماثل ہیں۔ ٹرپ ٹائم اور ایکشن ڈیٹا آپریشن اور مینٹیننس دستاویزات میں درج کیا گیا تھا۔ حفاظتی پینلز کو باضابطہ طور پر کام میں لانے سے پہلے تمام وائرنگ اور سیٹنگ انحراف کو درست کر دیا گیا تھا۔

ایپلیکیشن کے فوائد: معیاری ثانوی سمولیشن سگنلز فائلنگ کے لیے ٹریس ایبل ٹائمنگ ڈیٹا کے ساتھ، ایک ہی مشین کے ذریعے تیار کیے جاتے ہیں۔ کسی علیحدہ موجودہ ذرائع، وولٹیج کے ذرائع، ٹائمر یا رابطہ سمیلیٹروں کی ضرورت نہیں ہے، سائٹ پر موجود ٹول کی مقدار میں زبردست کمی۔ انجینئرنگ کمپنیوں کے لیے خریداری کی مجموعی لاگت کو کم کریں۔

اکثر پوچھے گئے سوالات

1، تھری فیز ریلے پروٹیکشن ٹیسٹر کس لیے استعمال ہوتا ہے؟

یہ حفاظتی ریلے، مائکرو پروسیسر پروٹیکشن ڈیوائسز، ٹرپ سرکٹس، ری کلوزنگ ڈیوائسز، اور پروٹیکشن پینلز کی سیکنڈری انجیکشن ٹیسٹنگ کے لیے استعمال ہوتا ہے۔

2، VS-JB900 کتنے وولٹیج اور کرنٹ آؤٹ پٹ فراہم کرتا ہے؟

یہ معیاری 4 فیز وولٹیج اور 3 فیز کرنٹ آؤٹ پٹ فراہم کرتا ہے۔

3، زیادہ سے زیادہ AC کرنٹ آؤٹ پٹ کیا ہے؟

ہر مرحلہ 0 سے 40 A RMS آؤٹ پٹ کر سکتا ہے۔ جب تین موجودہ چینلز متوازی طور پر منسلک ہوتے ہیں، تو آؤٹ پٹ مختصر مدت کی جانچ کے لیے 0 سے 120 A RMS تک پہنچ سکتا ہے۔

4، AC وولٹیج آؤٹ پٹ رینج کیا ہے؟

فیز وولٹیج آؤٹ پٹ رینج 0 سے 120 V RMS ہے، اور لائن وولٹیج آؤٹ پٹ رینج 0 سے 240 V RMS ہے۔

5، کیا ٹیسٹر ریلے ایکشن ٹائم کی پیمائش کر سکتا ہے؟

جی ہاں وقت کی پیمائش کی حد 0.1 ms درستگی کے ساتھ 0.1 ms سے 9999 s ہے۔

6، کیا تھری فیز ریلے پروٹیکشن ٹیسٹر ڈی سی آؤٹ پٹ کو سپورٹ کرتا ہے؟

جی ہاں یہ ڈی سی کرنٹ آؤٹ پٹ، ڈی سی وولٹیج آؤٹ پٹ، اور ریلے اور سیکنڈری سرکٹ ٹیسٹنگ کے لیے ایک آزاد ڈی سی معاون پاور آؤٹ پٹ کو سپورٹ کرتا ہے۔

7، کس قسم کے ریلے کا تجربہ کیا جا سکتا ہے؟

ٹیسٹر کو اوور کرنٹ، ارتھ فالٹ، وولٹیج، فریکوئنسی، ڈیفرینشل، فاصلہ، دشاتمک، دوبارہ بند کرنے اور دیگر حفاظتی آلات کے لیے استعمال کیا جا سکتا ہے۔

8، کون سے معیارات لاگو ہوتے ہیں؟

اس قسم کے ریلے پروٹیکشن ٹیسٹر کے حوالے کے معیارات میں GB/T 7261-2008 اور DL/T 624-2010 شامل ہیں۔ صارفین کو مقامی ریلے پروٹیکشن ٹیسٹنگ کے طریقہ کار پر بھی عمل کرنا چاہیے۔
