ریلے سوئچ ٹیسٹر

گرڈ پروٹیکشن سسٹمز کی مختلف فنکشنل ضروریات کو دیکھتے ہوئے، جانچ کی صلاحیتوں کو "حقیقی زندگی" کے حالات میں پورے تحفظ کے نظام (یا انفرادی تحفظ کے اجزاء) کے آپریشن کا تجزیہ کرنے کے لیے اعلیٰ سطح کے جدید ترین ٹیسٹنگ ہارڈویئر اور سافٹ ویئر کی ضرورت ہوتی ہے۔ یوزر انٹرفیس کو آسان بنانے اور ٹیسٹ آلات کے سافٹ ویئر کنٹرول میں اسی طرح کی بہتری ان توسیعی ٹیسٹ صلاحیتوں کو پورا کرنے کے لیے مزید ضروری ہے۔ یقین رکھیں، چاہے کتنا ہی پیچیدہ کیوں نہ ہو، ریلے ٹیسٹنگ کے ہر پہلو کو آسانی سے Weshine® کی جامع لائن آف Relay Switch Tester (VS-JB900 سیریز) کے ساتھ سنبھالا جا سکتا ہے۔ اس کے علاوہ، چاہے آپ روایتی الیکٹرو مکینیکل ریلے کی جانچ کر رہے ہوں یا جدید IEC 61850 نیٹ ورک والے آلات، ہماری ناہموار مصنوعات عملی جانچ کے لیے پورٹیبل ہونے کے باوجود آپ کو مطلوبہ اعلیٰ طاقت فراہم کرتی ہیں۔

انکوائری بھیجیں۔ پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

ویشینریلے سوئچ ٹیسٹر

ویشین نے سافٹ ویئر سے چلنے والی پہلی حفاظتی ویشین تیار کی۔ریلے سوئچ ٹیسٹر2013 میں، اور ہم ہر ضرورت کو پورا کرنے کے لیے کمپیوٹر کنٹرول (ایک جامع اور سادہ بلٹ ان ٹچ اسکرین یوزر انٹرفیس کے ساتھ) سے لے کر پورٹیبل اور لیبارٹری طرز کے ہاتھ سے چلنے والے ٹیسٹ فکسچر تک کے ماڈلز پیش کرتے رہتے ہیں۔ اےریلے سوئچ ٹیسٹرضرورت جب سافٹ ویئر کو الگ سے چارج کیا جاتا ہے تو ریلے ٹیسٹنگ سلوشنز ایک مہنگی تجویز ہو سکتی ہے، لیکن ویشین سلوشنز کے ساتھ، زیادہ تر ریلے کو جانچنے کے لیے درکار سافٹ ویئر کو ٹیسٹ سیٹ میں شامل کیا جاتا ہے تاکہ آپ کو اضافی اخراجات برداشت نہ ہوں۔

ریلے کی تیاری میں ہمارا بھرپور ورثہ اور بنیادی انجیکشن ٹیسٹ سلوشنز کمپنی کے وسیع ریلے ٹیسٹنگ کے تجربے سے فائدہ اٹھاتے ہیں۔ یہ تجربہ ہمارے عالمی سپورٹ سسٹم کی کامیابی کو بھی آگے بڑھاتا ہے - آپ جہاں کہیں بھی ہوں ہم آپ کی مدد کے لیے موجود ہیں!

1. فیلڈ ٹیسٹ کی تمام ضروریات کو پورا کرتا ہے۔ریلے سوئچ ٹیسٹرمعیاری 6 فیز وولٹیج، 6 فیز کرنٹ آؤٹ پٹ، وولٹیج 125V/فیز، کرنٹ 30A/فیز، متوازی 6 فیزز 180A تک کر سکتے ہیں۔ ڈیجیٹل سگنل پروسیسر مائکرو کمپیوٹر۔ نہ صرف روایتی ریلے اور محافظوں کی جانچ کریں بلکہ جدید مائیکرو کمپیوٹر ریلے کی بھی جانچ کریں، جو ٹرانسفارمر کے فرق کے تحفظ اور منتقلی کے آلات کے لیے خصوصی ہیں۔

2. تمام تکنیکی اشارے معیاری DL/T624-1997 پر پورا اترتے ہیں: ریلے کمپیوٹر ٹیسٹ ڈیوائس کی تکنیکی حالت۔

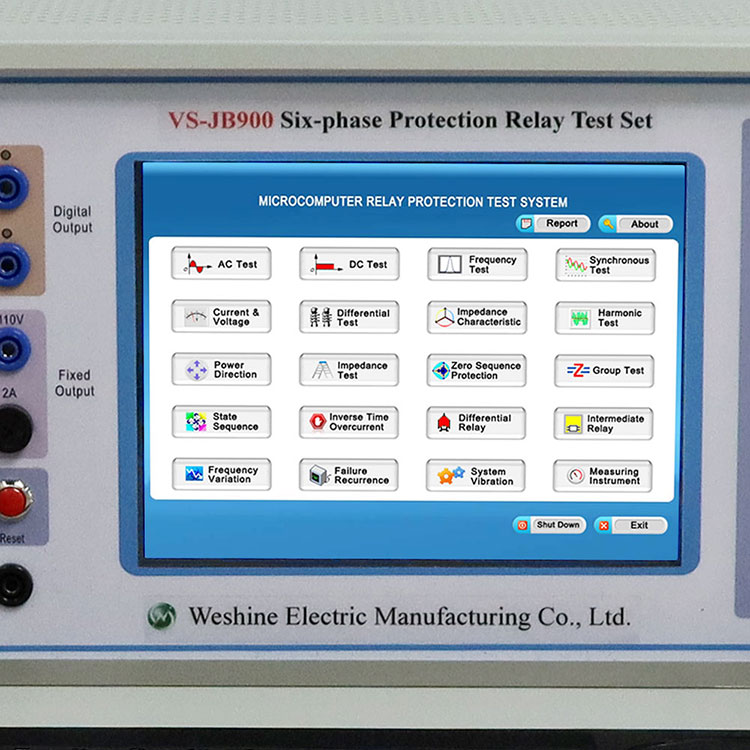

3. کلاسک ونڈوز ایکس پی آپریٹنگ انٹرفیس، دوستانہ مین مشین انٹرفیس، چلانے میں آسان اور تیز؛ ہائی پرفارمنس ایمبیڈڈ انڈسٹریل کنٹرول کمپیوٹر اور 8.4 انچ ریزولوشن 800 × 600 TFT حقیقی رنگ ڈسپلے جو بھرپور بصری معلومات فراہم کرتا ہے، اس میں موجودہ کام کی حالت اور ہر قسم کی مدد کی معلومات شامل ہیں۔

4. ونڈوز ایکس پی سسٹم ریسٹور فنکشن کے ساتھ آتا ہے۔ غیر قانونی بندش، یا خرابی وغیرہ کی وجہ سے سسٹم کے کریش ہونے سے بچیں۔

5. انتہائی پتلی صنعتی کی بورڈ اور آپٹیکل ماؤس سے لیس، عام پی سی کی طرح کی بورڈ یا ماؤس کا استعمال کرتے ہوئے مختلف قسم کے آپریشن مکمل کریں۔

6. مرکزی کنٹرول بورڈ DSP FPGA آرکیٹیکچر ہے، 16 بٹ DAC آؤٹ پٹ، ہائی ڈینسٹی سائن ویو 2000 پوائنٹس ہر دائرے کو بنیادی لہر میں پیدا کرتا ہے، جو لہر کے معیار اور ٹیسٹ کے آلے کی درستگی کو بہت بہتر بناتا ہے۔

7. ہائی فیڈیلیٹی لکیری یمپلیفائر کا استعمال۔ دونوں ایک کم کرنٹ کی درستگی کو یقینی بناتے ہیں، بلکہ ہائی کرنٹ کے استحکام کی بھی ضمانت دیتے ہیں۔

8. USB براہ راست پی سی کے ساتھ جڑیں، بغیر کسی اڈاپٹر کیبل کے، استعمال میں آسان۔

9. ایک لیپ ٹاپ کمپیوٹر سے منسلک کیا جا سکتا ہے (اختیاری). لیپ ٹاپ کمپیوٹر اور صنعتی مشینیں ایک ہی سافٹ ویئر استعمال کرتی ہیں، آپریشن کے طریقے دوبارہ سیکھنے کی ضرورت نہیں۔

10. علیحدہ DC معاون وولٹیج سورس کے ساتھ، آؤٹ پٹ وولٹیج 110V(1A)، 220V(0.6A)، ریلے یا حفاظتی آلات فراہم کرتا ہے جن کے لیے DC پاور کی ضرورت ہوتی ہے۔

11. خود کیلیبریٹنگ فنکشن والا سافٹ ویئر، جو کیس کھولنے کے بعد ریلے کو ایڈجسٹ کرکے درستگی کیلیبریٹ کرنے سے گریز کرتا ہے، درستگی کے استحکام کو بہت بہتر بناتا ہے۔

مصنوعات کی معلومات
پروڈکٹ کا نام	چھ فیز پروٹیکشنریلے سوئچ ٹیسٹر
کے چینلز	6	کرنٹ کے چینلز	6
	اے سی کرنٹ سورس
	0 ~ 30 A/فیز، درستگی 0.5%
	ڈی سی کرنٹ سورس
	0 ~ ±20 A / مرحلہ،
	AC وولٹیج کا ذریعہ
	فیز وولٹیج: 0 ~ 125 V/فیز؛ لائن وولٹیج: 0 ~ 250 V
	ڈی سی وولٹیج کا ذریعہ
	فیز وولٹیج:
طاقت	ہر فیز کی زیادہ سے زیادہ آؤٹ پٹ پاور: 300 VA
	6 متوازی کرنٹ کی زیادہ سے زیادہ آؤٹ پٹ پاور: 900 VA
	6 متوازی کرنٹ کا زیادہ سے زیادہ اجازت شدہ کام کا وقت:
ان پٹ ٹرمینلز	8 جوڑے	آؤٹ پٹ ٹرمینلز	4 جوڑے
معیارات	DL/T624-1997...	سرٹیفکیٹس	عیسوی; EMC LVD; آئی ایس او IEC;
طول و عرض	455mm530mm220mm	ماڈل نمبر	VS-JB900C

ویشینریلے سوئچ ٹیسٹرپیرامیٹر (تفصیلات)

1. AC کرنٹ سورس

موجودہ رینج: 6x (0~30A)/فیز، درستگی 0.5%۔

6 فیز متوازی کرنٹ آؤٹ پٹ: 180A

طویل وقت کے لیے فیز موجودہ ورکنگ ویلیو: 10A

پاور: 300VA/مرحلہ

متوازی میں 6 مراحل کی زیادہ سے زیادہ آؤٹ پٹ پاور: 900VA

متوازی طور پر 6 مراحل کا زیادہ سے زیادہ اجازت شدہ کام کا وقت: 10S

تعدد کی حد: 0~1000Hz؛ درستگی: 0.001Hz

ہارمونک وقت: 2~20؛ مرحلہ: 0--360°؛ درستگی: 0.1°

2. ڈی سی کرنٹ سورس

موجودہ رینج: 20A / مرحلہ، طاقت: 300VA/مرحلہ، درستگی: 0.5%

3. AC وولٹیج کا ذریعہ

فیز وولٹیج آؤٹ پٹ: 6x(0~125V)/فیز، درستگی: 0.5%

لائن وولٹیج آؤٹ پٹ: 0 ~ 250V

فیز وولٹیج / لائن وولٹیج آؤٹ پٹ پاور: 70VA / 100VA

تعدد کی حد: 0 ~ 1000Hz درستگی: 0.001Hz

ہارمونک وقت: 2~20؛ مرحلہ: 0--360°؛ درستگی: 0.1°

4. ڈی سی وولٹیج کا ذریعہ

فیز وولٹیج آؤٹ پٹ رینج: 0ï½±150V

لائن وولٹیج آؤٹ پٹ رینج: 0ï½±300V

فیز وولٹیج / لائن وولٹیج آؤٹ پٹ پاور: 90VA / 180VA

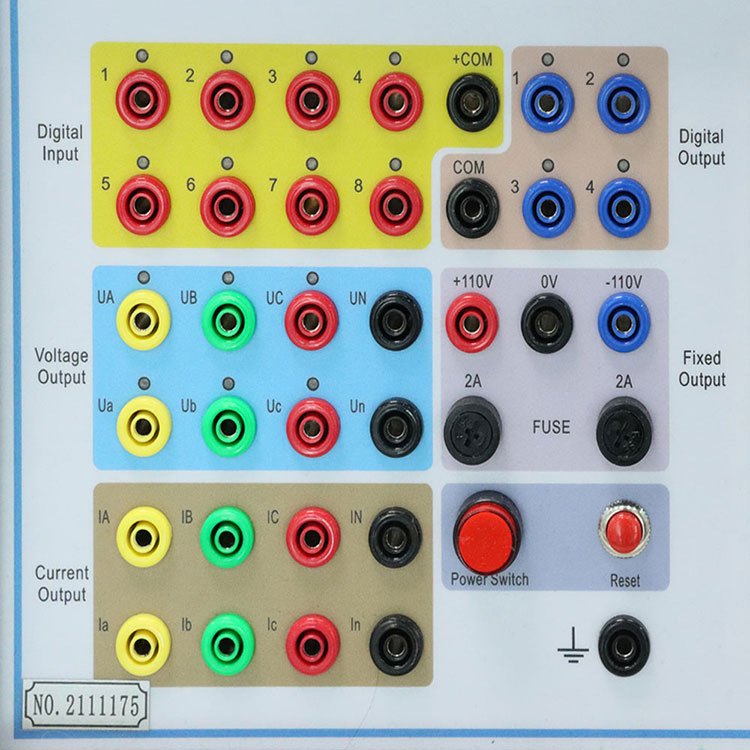

5. ٹرمینل سوئچ کریں۔

سوئچ ان پٹ ٹرمینلز: 8 جوڑے

مردہ رابطہ: 1-20mA، آلہ کے اندر 24V ایکٹو آؤٹ پٹ۔

ممکنہ پلٹائیں: 0--6V DC کم سطح

سوئچ آؤٹ پٹ ٹرمینلز: 4 جوڑے، مردہ رابطہ، ٹوٹنے کی صلاحیت: 110V/2A، 220V/1A

6. وقت کی پیمائش کی حد

رینج: 1ms-9999s; درستگی: 1ms

7. طول و عرض

طول و عرض: 455 (ملی میٹر) × 530 (ملی میٹر) × 220 (ملی میٹر)

وزن: 30 کلوگرام

8. طاقت

AC220V±10%

انتخاب

ویشین کے پاس 8 سال کا تجربہ ہے خاص طور پر بجلی کے آلات کی مکمل رینج سے نمٹنے کے لیے۔ اس وقت، ویشین نے مختلف ایجاد کیے ہیں۔ریلے سوئچ ٹیسٹرجیسا کہ فارم کے طور پر دکھایا گیا ہے:

کے لیے معلومات کا آرڈر دیناریلے سوئچ ٹیسٹر
کیٹ. نہیں.	AC کرنٹ (A) اور درستگی	ڈی سی کرنٹ (A) اور درستگی	AC وولٹیج (V) اور درستگی	ڈی سی وولٹیج (V) اور درستگی
VS-JB-III	0 سے 5،0 سے 50، 0 سے 100، 0.5%	0 سے ±20، 0.5%	0 سے 250، 0.5%	0 سے ±250، 0.5%
VS-JB900B	0 سے 40، 0.5%	0 سے ±30، 0.5%	0 سے 125، 0.5%	0 سے ±150، 0.5%
VS-JB900C	0 سے 30، 0.5%	0 سے ±20، 0.5%	0 سے 125، 0.5%	0 سے ±150، 0.5%
VS-JB901	0 سے 40، 0.2%	0 سے ±10، 0.2%	0 سے 125، 0.5%	0 سے ±150، 0.2%
VS-JB902	0 سے 30، 0.2%	0 سے ±10، 0.5%	0 سے 125، 0.2%	0 سے ±150، 0.2%
VS-JB902S	0 سے 30، 0.2%	0 سے ±10، 0.5%	0 سے 125، 0.2%	0 سے ±150، 0.5%
VS-JB903	0 سے 40، 0.2%	0 سے ±10، 0.5%	0 سے 125، 0.5%	0 سے ±150، 0.2%
VS-JB904	0 سے 30، 0.2%	0 سے ±10، 0.5%	0 سے 125، 0.2%	0 سے ±150، 0.2%

کیٹ. نہیں.	وولٹیج کی تعداد	موجودہ کی تعداد	آپریٹنگ سسٹم	آلہ ساخت	طول و عرض (ملی میٹر)	وزن (کلو)
VS-JB-III	2	2		ایس سی ایم	450 x 280 x 275	18
VS-JB900B	4	3	XP جیتیں۔	آئی پی سی	455 x 530 x 220	30
VS-JB900C	6	6	XP جیتیں۔	آئی پی سی	455 x 530 x 220	49
VS-JB901	4	3	XP جیتیں۔	آئی پی سی	410 x 190 x 420	12.5
VS-JB902	4	3	XP جیتیں۔	آئی پی سی	328 x 168 x 250	11
VS-JB902S	6	6	XP جیتیں۔	آئی پی سی	390 x 280 x 170	15
VS-JB903	4	3	XP جیتیں۔	آئی پی سی	410 x 190 x 420	18
VS-JB904	6	6	XP جیتیں۔	آئی پی سی	410 x 190 x 420	18

سپلائی چین کے مسائل کی بنیاد پر: موجودہ قیمتوں اور لیڈ ٹائمز کے لیے براہ کرم اپنے پسندیدہ مجاز ویشین ڈسٹری بیوٹر سے رابطہ کریں۔

کوالٹی سرٹیفکیٹ

ہم ہمیشہ یقین رکھتے ہیں کہ ہماری کمپنی کی تمام کامیابیوں کا براہ راست تعلق ہماری فراہم کردہ مصنوعات کے معیار سے ہے۔ریلے سوئچ ٹیسٹرISO9001، ISO14000:14001 رہنما خطوط اور ہمارے سخت کوالٹی کنٹرول سسٹم میں بیان کردہ اعلیٰ ترین معیار کی ضروریات کو پورا کریں۔
