ٹرانسفارمر کا اوپن اور شارٹ سرکٹ ٹیسٹ
  • ٹرانسفارمر کا اوپن اور شارٹ سرکٹ ٹیسٹٹرانسفارمر کا اوپن اور شارٹ سرکٹ ٹیسٹ

ٹرانسفارمر کا اوپن اور شارٹ سرکٹ ٹیسٹ

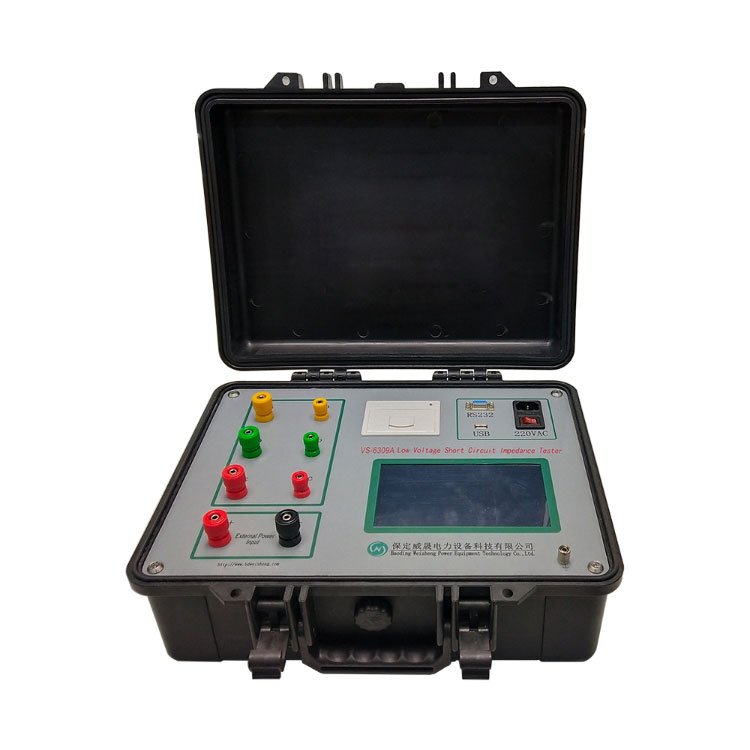

Weshine® ٹرانسفارمر کا اوپن اور شارٹ سرکٹ ٹیسٹ، ٹرانسفارمر LV شارٹ سرکٹ امپیڈینس ٹیسٹر کو بیرونی وولٹیج ریگولیٹر فراہم نہیں کیا جاتا ہے اور وہ بنیادی کنکشن موڈ کو اپناتا ہے۔ یہ تین فیز ٹیسٹنگ شروع کرتا ہے اور جب پیرامیٹر داخل ہوتا ہے اور بدیہی نتائج فراہم کرتا ہے تو خود بخود مائبادی غلطی فیصد کا حساب لگاتا ہے۔ یہ ایک تیز ٹیسٹر ہے جو سائٹ پر ٹرانسفارمرز کی سمیٹنے والی اخترتی کا پتہ لگاتا ہے۔

انکوائری بھیجیں۔    پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

ٹرانسفارمر LV شارٹ سرکٹ ImpedanceTesterforٹرانسفارمر کا اوپن اور شارٹ سرکٹ ٹیسٹ


خودکار ٹرانسفارمر کم وولٹیج شارٹ سرکٹ امپیڈینس ٹیسٹر میں دو ٹیسٹ پاور ماڈل ہیں:

1. اندرونی بجلی کی فراہمی: تھری فیز ٹرانسفارمر ٹیسٹ ایک وائرنگ کے ساتھ بغیر کسی بیرونی وولٹیج ریگولیٹر کے مکمل کیا جا سکتا ہے۔ ٹیسٹ سادہ اور سائٹ پر جانچ کے لیے موزوں ہے۔

2. بیرونی بجلی کی فراہمی: انڈور ٹیسٹنگ کے لیے موزوں وولٹیج ریگولیٹر کے ذریعے ٹیسٹ پاور لگائیں۔


تھری فیز وولٹیج، تھری فیز کرنٹ، تھری فیز پاور، تھری فیز شارٹ سرکٹ امپیڈینس (Zk)، تھری فیز شارٹ سرکٹ ری ایکٹینس (Xk)، تھری فیز شارٹ سرکٹ انڈکٹنس (Lk)، تین فیز ڈسپلے کریں۔ فیز شارٹ سرکٹ امپیڈینس وولٹیج (Zke)، اور خود بخود ٹرانسفارمر کا حساب لگائیں جو درجہ بند درجہ حرارت میں تبدیل کیا گیا ہے، ریٹیڈ کرنٹ انپیسنٹ امپیڈینس وولٹیج، اور نیم پلیٹ مائبادا سے فیصد کی غلطی۔ یہ تین فیز ٹرانسفارمرز کے سنگل فیز نقائص کو چیک کرنے کے لیے استعمال کیا جا سکتا ہے۔


دیٹرانسفارمر کا اوپن اور شارٹ سرکٹ ٹیسٹتین سنگل فیز پیمائش کے ڈیٹا کو ریکارڈ کر سکتے ہیں، اور ٹرانسفارمر کے مختلف کنکشن کے مطابق ٹرانسفارمر کی رکاوٹ وولٹیج اور امپیڈینس وولٹیج کی فیصد کی غلطی کا حساب لگا سکتے ہیں۔ تین سنگل فیز ٹیسٹ مکمل ہونے کے بعد، تھری فیز شارٹ سرکٹ مائبادی کے حساب کے نتائج ظاہر کیے جا سکتے ہیں۔ ٹیسٹ کے اعداد و شمار کے موازنہ کو بہتر بنانے کے لیے فریکوئنسی کی اصلاح، درجہ حرارت کی تبدیلی، اور موجودہ تبدیلی کے ساتھ، ٹیسٹ کے نتائج خود بخود تبدیل ہو جاتے ہیں۔ VS-6309B میں بغیر لوڈ اور لوڈ ٹیسٹ کے افعال ہیں۔


ویشینٹرانسفارمر کا اوپن اور شارٹ سرکٹ ٹیسٹپیرامیٹر (تفصیلات)


مصنوعات کی معلومات

پروڈکٹ کا نام

ٹرانسفارمر شارٹ سرکٹ امپیڈینسیٹیسٹر

وولٹیج کی حد

15V ~ 500V

موجودہ رینج

0.5 اے ~ 50 اے

افعال

شارٹ سرکٹ مائبادا ٹیسٹ، زیروسیکوینس مائبادا ٹیسٹ، لوڈ ٹیسٹ، نو لوڈ ٹیسٹ

عام درخواست

ہائی وولٹیج پاور ٹرانسفارمرز۔

وزن

9.5 کلوگرام

سرٹیفکیٹس

عیسوی; EMC LVD; آئی ایس او IEC;

طول و عرض

405mm*330mm*180mm

ماڈل نمبر

VS-6309 سیریز


ٹرانسفارمر کا اوپن اور شارٹ سرکٹ ٹیسٹخصوصیات


1. سنگل فیز امپیڈینس، تھری فیز مائپیڈینس، زیرو سیکوینس مائبادا (غیر جانبدار پوائنٹ کے ساتھ ستارہ) پیمائش، بغیر لوڈ ٹیسٹ فنکشن۔

2. بجلی کی فراہمی کے دو طریقے: اندرونی پاور سپلائی اور بیرونی سنگل فیز وولٹیج ریگولیٹر۔

3. وولٹیج اور موجودہ ٹیسٹ کی حد وسیع ہے اور درستگی زیادہ ہے۔

4. 7.0 انچ ٹچ اسکرین کے ساتھ، آپریشن آسان ہے۔

5. بلٹ ان بڑی صلاحیت والی میموری، کھونا آسان نہیں، ڈیٹا کے 160 سیٹ محفوظ کر سکتی ہے۔

6. بلٹ ان ہائی سپیڈ مائیکرو تھرمل پرنٹر، جو ٹیسٹ ڈیٹا پرنٹ کر سکتا ہے۔

7. بلٹ میں اعلی صحت سے متعلق گھڑی، ریئل ٹائم ڈسپلے ٹائم۔

8. یو ڈسک اسٹوریج فنکشن کے ساتھ۔


کوالٹی سرٹیفکیٹ


ہم ہمیشہ یقین رکھتے ہیں کہ ہماری کمپنی کی تمام کامیابیوں کا براہ راست تعلق ہماری فراہم کردہ مصنوعات کے معیار سے ہے۔ ٹرانسفارمر کا اوپن سرکٹ ٹیسٹ ISO9001، ISO14000:14001 رہنما خطوط اور ہمارے سخت کوالٹی کنٹرول سسٹم میں بیان کردہ اعلیٰ ترین معیار کی ضروریات کو پورا کرتا ہے۔
