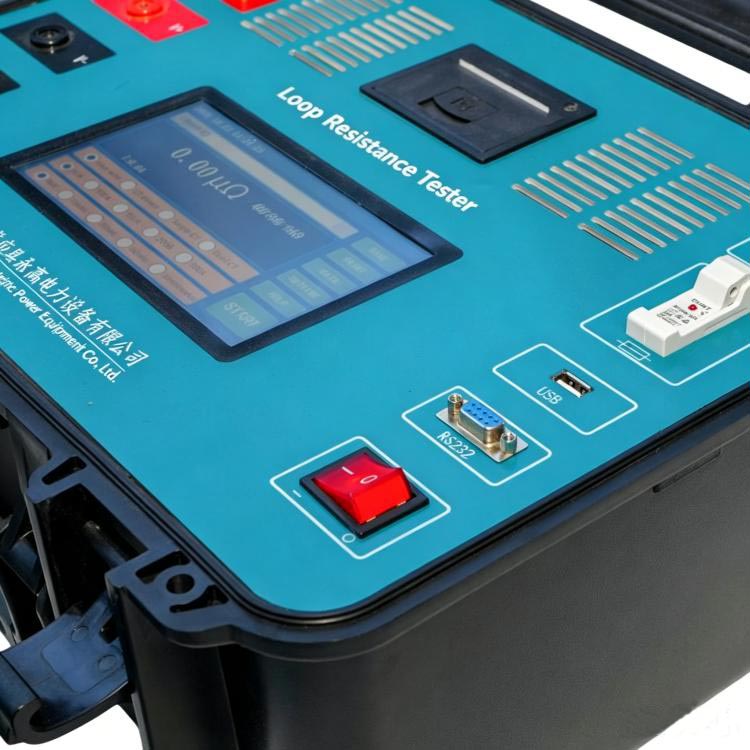

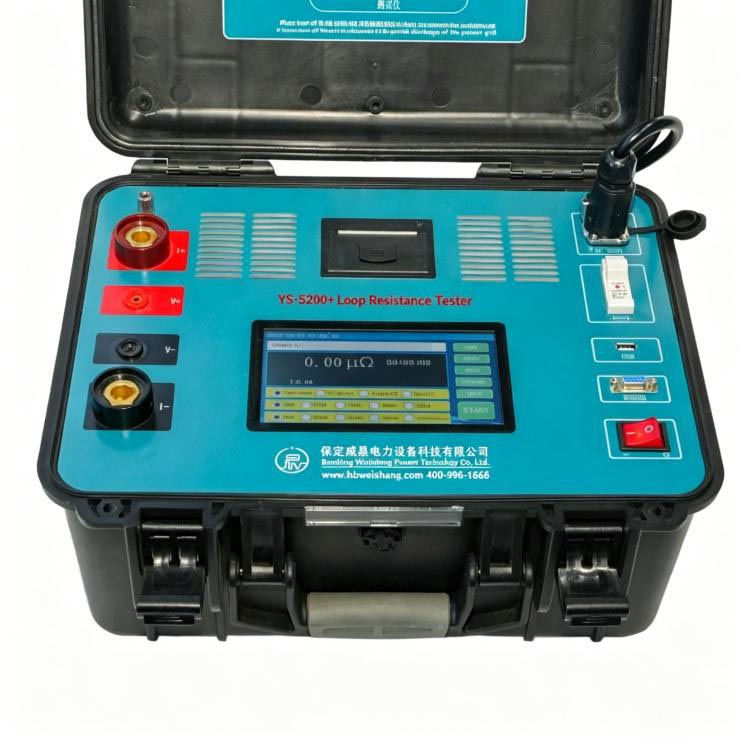

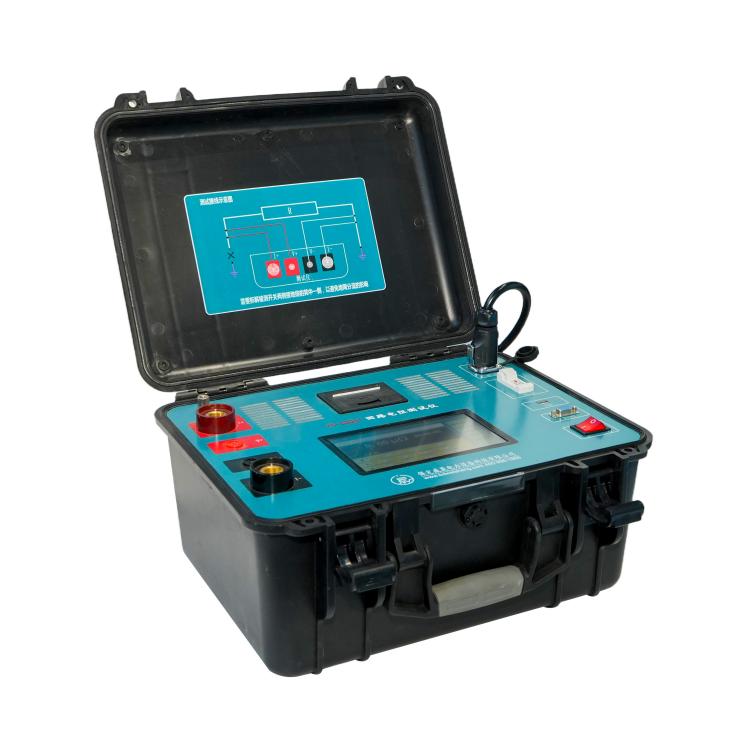

ڈیسک ٹاپ 300A ذہین سرکٹ مزاحمتی ٹیسٹر

پائیدار ڈیسک ٹاپ 300A انٹیلیجنٹ سرکٹ ریزسٹنس ٹیسٹر جو کہ چین میں ایک پیشہ ور مینوفیکچرر اور سپلائی کرنے والے ویشین کی طرف سے پیش کیا گیا ہے، سرکٹ بریکرز، ڈس کنیکٹرز، ارتھنگ سوئچز اور بس بار جوائنٹس پر درست مائیکرو اوہم ریڈنگ فراہم کرتا ہے، یہاں تک کہ جب کرنٹ سنگل لوپس یا ایک سے زیادہ پیرا لوپس سے چل رہا ہو۔

ہم نے یہ یونٹ DL/T845.4-2019 اور IEC فور وائر ٹیسٹنگ معیارات کی پیروی کرتے ہوئے بنایا ہے، جو کہ ہائی کرنٹ ریزسٹنس کا پتہ لگانے کے لیے صنعت کے مطالبات سے پوری طرح مطابقت رکھتا ہے۔

مشین کے اندر ملٹی چینل کرنٹ سینسنگ ہارڈ ویئر کے ساتھ جوڑا بنا ہوا ایک ہائی پاور مستقل کرنٹ سورس بیٹھا ہے۔ یہ ڈھانچہ آؤٹ پٹ کرنٹ کو مستحکم رکھتا ہے اور وولٹیج کے نمونے لینے کو درست رکھتا ہے، یہاں تک کہ جب پیچیدہ متوازی گراؤنڈنگ گرڈز کے ساتھ کام کر رہے ہوں، جو ایک اہم وجہ ہے کہ انجینئرنگ کنٹریکٹرز اس ماڈل کے لیے بلک آرڈر کو دہراتے ہیں۔

بنیادی پیمائش کے اصول

ڈیسک ٹاپ 300A انٹیلیجنٹ سرکٹ ریزسٹنس ٹیسٹر دو بنیادی فنکشنل ماڈیولز پر انحصار کرتا ہے:

1. سایڈست اعلی مستقل کرنٹ آؤٹ پٹ: 50A–300A

2. وائرلیس ڈی سی کلیمپ سینسر: 0~±600A موجودہ کیپچر

یہ Ohm کے قانون کی بنیاد پر حقیقی رابطہ مزاحمت کا حساب لگاتا ہے: R = V / I₀

V = رابطہ پوائنٹس پر وولٹیج ڈراپ کا پتہ چلا

I₀ = آزمائشی برانچ سے گزرنے والا اصلی کرنٹ

ذہین ٹیسٹنگ موڈز (بنیادی اختراع)

ویشین الیکٹرک مختلف فیلڈ حالات کو سپورٹ کرنے کے لیے چار جدید ٹیسٹنگ طریقوں کو مربوط کرتا ہے:

1. روایتی سرکٹ مزاحمتی موڈ

صارفین کو شنٹ کرنٹ مداخلت کو نظرانداز کرنے کے لیے ارتھنگ نیٹ ورک کے ایک سائیڈ کو منقطع کرنے کی ضرورت ہے۔ ٹیسٹر 300A DC کرنٹ تک فیڈ کرتا ہے اور وولٹیج ڈراپ ڈیٹا کو پڑھتا ہے۔ یہ موڈ سب سے زیادہ درستگی حاصل کرتا ہے اور منصوبہ بند دیکھ بھال کی جگہوں کے لیے اچھی طرح کام کرتا ہے۔

2. کلیمپ براہ راست پیمائش موڈ

گراؤنڈ کنکشن کو الگ کرنے کی ضرورت نہیں ہے۔ وائرلیس کلیمپ ریئل ٹائم برانچ کرنٹ I₀ کو ٹریک کرتا ہے، پھر مشین R=V/I₀ کے ساتھ خود بخود مزاحمت کا حساب لگاتی ہے۔ جھلکیاں: کوئی جداگانہ کام نہیں، تیز فیلڈ ٹیسٹنگ، لائیو ایریا کی دیکھ بھال کے لیے زیادہ محفوظ۔

3. سنگل سائیڈ شنٹ موڈ

متوازی گراؤنڈنگ لے آؤٹ جیسے کیبنٹ ارتھنگ اور تقسیم شدہ گراؤنڈ گرڈز کے لیے موزوں ہے۔ کلیمپ شنٹ برانچ کرنٹ I₂ کی پیمائش کرتا ہے، اور آلہ مزاحمت کا حساب لگانے سے پہلے I₀=I₁−I₂ کے ساتھ مؤثر ٹیسٹ کرنٹ کا کام کرتا ہے۔ یہ جزوی متوازی کرنٹ کی وجہ سے درستگی کی غلطیوں کو ٹھیک کرتا ہے۔

4. ڈوئل سائیڈ شنٹ موڈ

سب اسٹیشنوں میں دو طرفہ تقسیم کرنٹ کے ساتھ بڑے گراؤنڈنگ گرڈز کے لیے۔ دو کلیمپ I21 اور I22 برانچ کرنٹ جمع کرتے ہیں، نظام کثیر برانچ نیٹ ورکس کے لیے حقیقی مزاحمتی ڈیٹا حاصل کرنے کے لیے I₀=I₁−I21−I22 کا حساب لگاتا ہے۔

سیفٹی اور کلیمپ سسٹم ڈیزائن

مماثل وائرلیس کلیمپ خود بخود ڈی سی کرنٹ سمت کی شناخت کر سکتے ہیں۔

کلیمپ کی وضاحتیں:

1، DC ٹیسٹ کی حد: 0 سے ±600A

2، درست اعداد و شمار کے لیے درست موجودہ سمت کے ساتھ سیدھ میں ہونا ضروری ہے۔

3، پیمائش کے انحراف کو آفسیٹ کرنے کے لیے بلٹ ان انشانکن فنکشن

آپریشن کی حفاظت کی یاددہانی:

1، ہارڈ ویئر کے نقصان سے بچنے کے لیے کلیمپ کو اس کی پیمائش کی حد سے باہر نہ چلائیں۔

2، ریڈنگ کو مستحکم کرنے کے لیے موجودہ سمت کے نشانات کے بعد کلیمپس انسٹال کریں۔

3، ڈیٹا کی غلطیوں کو کم کرنے کے لیے باقاعدگی سے انشانکن چلائیں۔

مرحلہ وار آپریشن گائیڈ

یہ ڈیسک ٹاپ ٹیسٹر اعلیٰ موجودہ منظرناموں کے لیے معیاری فیلڈ ٹیسٹنگ ورک فلو کی پیروی کرتا ہے۔

مرحلہ 1: سسٹم کی تیاری

تصدیق کریں کہ سامان مکمل طور پر بند ہے، گراؤنڈنگ سیٹ اپ مکمل ہے، اور کلیمپ بیٹریاں پوری طرح سے چارج ہیں۔ بلک پروکیورمنٹ کلائنٹس شپمنٹ کے ساتھ مکمل آپریشن ہینڈ بک حاصل کرسکتے ہیں۔

مرحلہ 2: وائرنگ کنفیگریشن

I+ اور I- ٹیسٹ سرکٹ کے دو سروں سے جڑتے ہیں۔ V+ اور V- اندرونی وولٹیج کے نمونے لینے والے پوائنٹس سے منسلک ہوتے ہیں۔ وولٹیج کی تحقیقات کو ہمیشہ موجودہ لوپ کے اندر رکھیں تاکہ تار کی مزاحمتی مداخلت کو مسترد کیا جا سکے۔

مرحلہ 3: موڈ کا انتخاب

ایک ٹیسٹ موڈ چنیں: روایتی ڈس اسمبل موڈ، کلیمپ ڈائریکٹ موڈ، سنگل شنٹ موڈ یا ڈوئل شنٹ موڈ۔ پھر آؤٹ پٹ کرنٹ (50A–300A) اور ٹیسٹ کا دورانیہ (تیز/10s/30s/60s/Continuous) سیٹ کریں۔

مرحلہ 4: پیمائش کا عمل

مشین کرنٹ ریمپ اپ، اسٹیبلٹی کنٹرول، ریئل ٹائم کرنٹ کیپچر، وولٹیج سیمپلنگ، ریزسٹنس کیلکولیشن اور درجہ حرارت کا معاوضہ بغیر دستی ایڈجسٹمنٹ کے خود بخود چلاتی ہے۔

مرحلہ 5: نتیجہ ڈسپلے

اسکرین کل کرنٹ I₁، برانچ کلیمپ کرنٹ (I₂/I21/I22)، مائیکرو اوہم میں مزاحمتی قدر، ٹیسٹ کا وقت اور استحکام کی کیفیت دکھاتی ہے۔

مرحلہ 6: ڈیٹا مینجمنٹ

آپریٹرز ٹیسٹ لاگز کو مقامی میموری میں محفوظ کر سکتے ہیں، FAT32 USB ڈرائیوز کے ذریعے ریکارڈ برآمد کر سکتے ہیں، اختیاری پرنٹ ماڈیولز کے ساتھ رپورٹس پرنٹ کر سکتے ہیں، اور کسی بھی وقت تاریخی ٹیسٹ ڈیٹا کو واپس دیکھ سکتے ہیں۔

درخواست کے منظرنامے۔

یہ ڈیسک ٹاپ 300A انٹیلیجنٹ سرکٹ ریزسٹنس ٹیسٹر پیچیدہ بنیادوں اور مضبوط برقی مقناطیسی مداخلت کے حالات کے تحت مزاحمت کا پتہ لگانے کے کاموں کو سنبھالتا ہے، جو ان شعبوں کے خریداروں کے ذریعہ وسیع پیمانے پر اپنایا جاتا ہے:

1، بڑے سب اسٹیشنز

2، پاور جنریشن پلانٹس

3، صنعتی سوئچ گیئر سسٹم

4، ہائی وولٹیج ٹرانسمیشن کی سہولیات

5، گراؤنڈنگ گرڈ نیٹ ورکس

یہ نظام قابل اعتماد طریقے سے کام کرتا ہے:

1، مضبوط برقی مقناطیسی مداخلت

2، متوازی موجودہ تقسیم

3،، محدود رابطہ منقطع رسائی

4، مسلسل دیکھ بھال کے آپریشنز

عام ٹیسٹنگ کے استعمال

1، ہائی وولٹیج سرکٹ بریکرز کے لیے رابطہ مزاحمتی ٹیسٹ

2، سب اسٹیشن گراؤنڈنگ گرڈ کا فالٹ معائنہ

3، بس بار کو جوڑنے والے جوڑوں کی مزاحمت کا پتہ لگانا

4، GIS/AIS سوئچ کیبینٹ کے لیے معمول کی دیکھ بھال

5، پاور پلانٹ کے برقی آلات کے لیے فیکٹری کے معیار کا معائنہ

6، ٹرانسمیشن نیٹ ورکس کے لیے زمینی نظام کا تجزیہ

7، صنعتی بجلی کی تقسیم کے نظام کی خرابیوں کا سراغ لگانا

ویشین کے فوائد

ہم نے ڈیسک ٹاپ 300A انٹیلیجنٹ سرکٹ ریزسٹنس ٹیسٹر کو ملٹی موڈ پیمائش کے فن تعمیر کے ساتھ بنایا ہے تاکہ جدید پاور سسٹمز میں مشکل متوازی موجودہ اور پیچیدہ گراؤنڈنگ مسائل کو حل کیا جا سکے۔ وائرلیس کلیمپ غیر جداگانہ ٹیسٹنگ دیکھ بھال کے وقت کو کم کرتا ہے اور سائٹ کی حفاظت کو بہت بہتر بناتا ہے، جس کی وجہ سے بہت سے برقی خدمات فراہم کرنے والے ہمارے ساتھ طویل مدتی فراہمی کے معاہدوں پر دستخط کرتے ہیں۔

ملٹی چینل ریئل ٹائم کرنٹ کیلکولیشن الگورتھم متوازی گراؤنڈنگ ماحول میں بھی درست مزاحمتی اقدار کو یقینی بناتے ہیں۔ 300A بڑی کرنٹ آؤٹ پٹ بوڑھے رابطے کی سطحوں پر آکسائیڈ کی تہوں کو تیزی سے توڑ دیتی ہے، جو پہنے ہوئے کنڈکٹیو جوڑوں کے لیے زیادہ قابل اعتماد ٹیسٹ کے نتائج فراہم کرتی ہے۔ بلٹ ان انٹیلجنٹ تھرمل کنٹرول یونٹ کو طویل ہائی کرنٹ ورکنگ بوجھ کے تحت مستحکم رکھتا ہے۔

خریداروں کے لیے صارف دوست صنعتی ڈیزائن کے فوائد:

1، ملٹی موڈ ذہین آپریشن

2، بصری ریئل ٹائم موجودہ ڈیٹا ڈسپلے

3، خودکار حفاظتی تحفظ کے افعال کا مکمل سیٹ

4، سٹرکچرڈ ڈیٹا اسٹوریج اور ایکسپورٹ

اپنے پراجیکٹ کی خریداری کے لیے حسب ضرورت کوٹیشنز اور مکمل تکنیکی پیرامیٹر فائلز حاصل کرنے کے لیے ہماری سیلز ٹیم سے فوراً رابطہ کریں۔
