جزوی خارج ہونا ہائی وولٹیج سوئچ گیئر میں موصلیت کی خرابی کی سب سے اہم ابتدائی انتباہی علامات میں سے ایک ہے۔ اگرچہ جزوی خارج ہونے والا مادہ کنڈکٹرز کے درمیان موصلیت کو مکمل طور پر ختم نہیں کرتا ہے، لیکن بار بار خارج ہونے والی سرگرمی بتدریج موصلیت کے نظام کو نقصان پہنچا سکتی ہے اور موصلیت کی ناکامی، فلیش اوور، اور غیر متوقع آلات کے بند ہونے کا خطرہ بڑھا سکتی ہے۔
جزوی خارج ہونے کی وجوہات کو سمجھنے سے الیکٹریکل انجینئرز کو ابتدائی مرحلے میں نقائص کی نشاندہی کرنے میں مدد ملتی ہے اور سوئچ گیئر کی پوری زندگی بھر بھروسہ مندی میں بہتری آتی ہے۔
جزوی ڈسچارج ایک مقامی برقی مادہ ہے جو موصلیت کے نظام کے صرف ایک حصے میں ہوتا ہے۔ یہ گیس سے بھرے خلا کے اندر، موصلیت کی سطح کے ساتھ، تیز موصل کنارے کے ارد گرد، یا ٹھوس یا جامع ڈائی الیکٹرک میں خرابی کے قریب ترقی کر سکتا ہے۔
یہ رجحان عام طور پر برقی تناؤ کے مقامی ارتکاز سے وابستہ ہوتا ہے۔ جب مقامی برقی میدان کمزور علاقے کی برداشت کی طاقت سے زیادہ ہو جاتا ہے، تو ایک مختصر خارج ہوتا ہے۔ خارج ہونے والا مادہ مختصر اور چھوٹا ہو سکتا ہے، لیکن بار بار ہونے والی سرگرمی آہستہ آہستہ ارد گرد کی موصلیت کو کمزور کر سکتی ہے۔
IEC 60270 الیکٹریکل اپریٹس، اجزاء، اور AC یا DC وولٹیج کے ساتھ ٹیسٹ کیے گئے سسٹمز میں جزوی خارج ہونے والے مادہ کی پیمائش کے لیے چارج پر مبنی طریقوں کی وضاحت کرتا ہے۔ معیار پیمائش کرنے والے سرکٹس، انشانکن، ڈیجیٹل پیمائش، اور خارجی مداخلت سے جزوی خارج ہونے والے سگنلز کی علیحدگی کو بھی مخاطب کرتا ہے۔IEC 60270:2025
جزوی خارج ہونے والے مادہ کے دوران، الیکٹران اور آئن موصلیت کے کمزور علاقے سے گزرتے ہیں۔ یہ اعلی توانائی چارج شدہ ذرات موصلیت کے مالیکیولز سے ٹکرا جاتے ہیں اور کیمیائی بندھن کو توڑ سکتے ہیں۔
بار بار بمباری کا سبب بن سکتا ہے:
1، پولیمر زنجیروں کا گلنا
2، سطح کا کٹاؤ
3، conductive carbonized راستوں کی تشکیل
4، epoxy رال اور دیگر موصل مواد کی کیمیائی انحطاط
5، ڈائی الیکٹرک طاقت میں بتدریج کمی
ٹھوس موصلیت میں، یہ عمل اندرونی گہا کو بڑھا سکتا ہے یا درخت لگانے والا چینل بنا سکتا ہے۔ ایک بار جب نقص کافی بڑا ہو جاتا ہے، تو موصلیت عام آپریٹنگ وولٹیج یا عارضی اوور وولٹیج کو مزید برداشت نہیں کر سکتی۔
جزوی خارج ہونے سے مقامی حرارت بھی پیدا ہوتی ہے۔ اگرچہ انفرادی خارج ہونے والے مادہ کی اوسط توانائی کم ہو سکتی ہے، لیکن بار بار دالیں اسی علاقے میں مرکوز ہونے سے ارد گرد کی موصلیت کا درجہ حرارت بڑھ سکتا ہے۔
نتیجے میں تھرمل تناؤ کا سبب بن سکتا ہے:
1، مقامی حد سے زیادہ گرمی
2، آکسیڈیٹیو کریکنگ
3، پولیمر مواد کا پگھلنا یا کاربنائزیشن
4، مکینیکل طاقت کا نقصان
5، اندرونی دراڑوں اور خالی جگہوں کی توسیع
تھرمل نقصان اور کیمیائی نقصان اکثر ایک دوسرے کو تقویت دیتے ہیں۔ جیسے جیسے موصلیت کی سطح کھردری یا زیادہ موصل ہو جاتی ہے، مقامی برقی میدان کم یکساں ہو جاتا ہے، جو مزید خارج ہونے والی سرگرمی کو تیز کر سکتا ہے۔

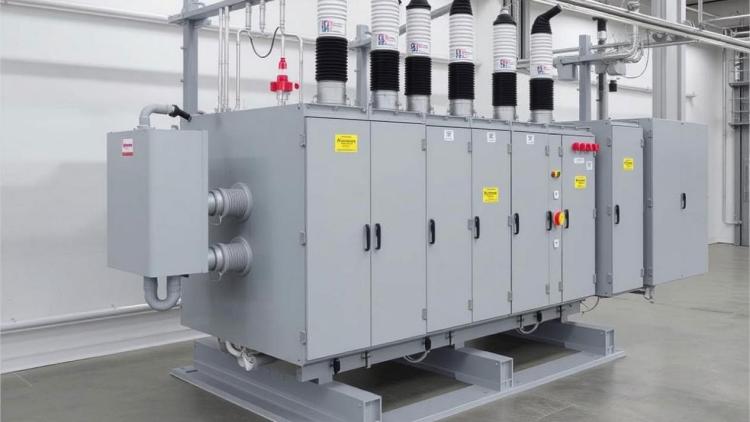

ہائی وولٹیج سوئچ گیئر ایک پیچیدہ اسمبلی ہے جو کنڈکٹرز، سوئچنگ ڈیوائسز، بس بارز، موصلیت کے اجزاء، گراؤنڈنگ انکلوژرز اور کنٹرول سسٹمز کو یکجا کرتی ہے۔
ڈیزائن پر منحصر ہے، عام مواد میں شامل ہوسکتا ہے:
1، ایپوکسی رال
2، سلیکون یا دیگر انجینئرنگ پلاسٹک
3، ہوا یا موصل گیس
4، قابل اطلاق گیس سے موصل آلات میں سلفر ہیکسا فلورائیڈ
5، سرامک یا جامع موصلیت
6، تانبا، ایلومینیم، اور دیگر conductive مواد
مختلف مواد اور جیومیٹریوں کا امتزاج متعدد مقامات بناتا ہے جہاں جزوی خارج ہو سکتا ہے۔ مینوفیکچرنگ کا معیار، اسمبلی کی درستگی، آپریٹنگ وولٹیج، درجہ حرارت، نمی، آلودگی، اور موصلیت کی عمر سبھی PD کے رویے کو متاثر کر سکتے ہیں۔
سوئچ گیئر ایپلی کیشنز کے لیے، متعلقہ تقاضے آلات کے ڈیزائن اور وولٹیج کی کلاس پر منحصر ہیں۔ IEC 62271 سیریز ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر پر محیط ہے، بشمول ٹھوس موصلیت اور گیسوں کی موصلیت کا استعمال کرنے والے آلات۔IEC 62271 سیریز
ٹھوس موصل سوئچ گیئر میں جزوی خارج ہونے کے سب سے عام ذرائع میں مینوفیکچرنگ کے نقائص ہیں۔
epoxy کاسٹنگ، مولڈنگ، یا encapsulation کے دوران، ہوا کے بلبلے موصلیت کے اندر رہ سکتے ہیں۔ ان voids میں ارد گرد کی ٹھوس موصلیت سے کم ڈائی الیکٹرک طاقت ہوتی ہے۔
جب وولٹیج کا اطلاق ہوتا ہے تو، باطل کے اندر برقی میدان ٹھوس مواد میں اوسط فیلڈ سے زیادہ ہو جاتا ہے۔ اس کا تعلق صفر کے اندر گیس کے ڈائی الیکٹرک مستقل اور ارد گرد کی موصلیت کے درمیان فرق سے ہے۔
نتیجے کے طور پر، گہا میں گیس مرکزی موصلیت سے پہلے ٹوٹ سکتی ہے. ہر خارج ہونے والا مادہ صفر کو بڑھا سکتا ہے، اس کی سطح کو نقصان پہنچا سکتا ہے، اور آخر کار موصلیت کی مجموعی طاقت کو کم کر سکتا ہے۔
دھات کے ذرات، دھول، نمی، اور پیداوار کے دوران متعارف ہونے والی دیگر نجاستیں مقامی کمزور پوائنٹس بنا سکتی ہیں۔ ترسیلی آلودگی برقی میدان کو مسخ کر سکتی ہے یا موصلیت کے مختلف علاقوں کے درمیان خارج ہونے والا راستہ بنا سکتی ہے۔
عام وجوہات میں شامل ہیں:
1، ناقص کنٹرول شدہ معدنیات سے متعلق حالات
2، اسمبلی سے پہلے ناکافی صفائی
3، موصلیت کے اجزاء کا غلط ذخیرہ
4، ایپوکسی رال کی ناکافی علاج
5، نقل و حمل یا تنصیب کے دوران آلودگی
ایک اندرونی خرابی فوری طور پر ناکامی کا سبب نہیں بن سکتی ہے، لیکن یہ زیادہ فعال ہو سکتا ہے جیسے جیسے سامان کی عمر بڑھتی ہے یا بجلی کے بڑھتے ہوئے دباؤ کے تحت کام کرتا ہے۔
قابل اعتماد موصلیت کی کارکردگی کے لیے یکساں برقی میدان ضروری ہے۔ کوئی تیز نقطہ، فاسد سطح، یا تیرتی ترسیلی چیز مقامی برقی میدان کو بڑھا سکتی ہے اور جزوی خارج ہونے کا آغاز کر سکتی ہے۔
بس بار بررز، تیز کونے، نامکمل کنڈکٹر کنارے، اور خراب شکل والے الیکٹروڈز ایک مضبوط برقی فیلڈ کا ارتکاز پیدا کر سکتے ہیں۔
یہ اثر خاص طور پر اہم ہے:
1، بسبار جوڑ
2، کیبل ٹرمینلز
3، روابط کو منتقل کرنا
4، بولڈ کنکشن
5، شیلڈنگ اجزاء
6، مولڈ موصلیت کے اندر کنڈکٹیو انسرٹس
یہاں تک کہ جب اوسط آپریٹنگ وولٹیج آلات کی درجہ بندی کے اندر ہو، تیز کنارے کے قریب مقامی فیلڈ ڈسچارج شروع ہونے کی سطح سے زیادہ ہو سکتا ہے۔
سوئچ گیئر انکلوژر کے اندر دھاتی ذرات برقی طور پر چارج ہو سکتے ہیں یا برقی میدان کے زیر اثر حرکت کر سکتے ہیں۔ آپریشن کے دوران ان کی پوزیشن اور صلاحیت تبدیل ہو سکتی ہے، غیر مستحکم فیلڈ حالات پیدا کر سکتے ہیں۔
اس طرح کے ذرات کا سبب بن سکتا ہے:
1، مقامی فیلڈ میں اضافہ
2، سطح خارج ہونے والا مادہ
3، وقفے وقفے سے خارج ہونے والی دالیں۔
4، قریبی موصلیت پر نظر رکھنا
5، غیر مستحکم PD پیٹرن
یہ ایک وجہ ہے کہ سوئچ گیئر کی تیاری اور دیکھ بھال کے دوران صفائی اور اسمبلی کے سخت طریقہ کار اہم ہیں۔
دھول، نمی، تیل، اور دیگر آلودگی موصلیت کی سطح پر مؤثر کریپج فاصلے کو کم کر سکتی ہے۔ ایک کھردری یا خراب سطح بھی چھوٹے فیلڈ ارتکاز پیدا کرتی ہے جہاں سطح کا اخراج شروع ہوسکتا ہے۔
سطح کی آلودگی ان آلات میں خاص طور پر اہم ہے جن کے سامنے:
1، زیادہ نمی
2، ترسیلی دھول
3، نمک کا سپرے
4، صنعتی آلودگی
5، گاڑھا ہونا
6، ناقص وینٹیلیشن
اگر موصلیت کی سطح پر پہلے ہی ٹریکنگ، دراڑیں یا کٹاؤ پیدا ہو چکا ہو تو تنہا صفائی سے مسئلہ مستقل طور پر حل نہیں ہو سکتا۔
دھات کی دیوار عام طور پر شیلڈنگ اور ایک کنٹرول شدہ حوالہ کی صلاحیت فراہم کرتی ہے۔ تاہم، کھردرے ویلڈز، سوراخوں، سلیگ کی شمولیت، اور دیگر مینوفیکچرنگ نقائص گراؤنڈ انکلوژر کے قریب الیکٹرک فیلڈ کے بے قاعدہ حالات پیدا کر سکتے ہیں۔
یہ نقائص قریبی موصلیت یا conductive حصوں کے ساتھ تعامل کر سکتے ہیں اور خارج ہونے کے خطرے کو بڑھا سکتے ہیں۔ اس لیے مینوفیکچرنگ اور معائنہ کے دوران ویلڈ کوالٹی، انکلوژر جیومیٹری، گراؤنڈنگ تسلسل، اور اندرونی کلیئرنس کو چیک کیا جانا چاہیے۔
جدید سوئچ گیئر اکثر جامع موصلیت کا نظام استعمال کرتا ہے جس میں متعدد مواد ایک ساتھ کام کرتے ہیں۔ مثال کے طور پر، epoxy رال کو انجینئرنگ پلاسٹک، موصل گیس، conductive inserts، اور air gaps کے ساتھ ملایا جا سکتا ہے۔
ہر مواد میں مختلف الیکٹریکل اور تھرمل خصوصیات ہیں۔ اگر انٹرفیس خراب طریقے سے ڈیزائن یا تیار کیے گئے ہیں تو، ڈائی الیکٹرک فیلڈ کو یکساں طور پر تقسیم نہیں کیا جاسکتا ہے۔
ممکنہ مسائل میں شامل ہیں:
1، مختلف موصلیت کے مواد کے درمیان ناقص بانڈنگ
2، ناہموار ڈائی الیکٹرک مستقل
3، مادی انٹرفیس میں فرق
4، اندرونی ڈیلامینیشن
5، تہوں کے درمیان پھنسی ہوئی نمی
6، ایمبیڈڈ کنڈکٹرز کے ارد گرد خالی جگہیں
اندرونی بلبلے اور نجاست ڈائی الیکٹرک میڈیم کی عدم یکسانیت کو مزید بڑھا سکتے ہیں۔ آپریٹنگ وولٹیج کے تحت، یہ علاقے ارد گرد کی موصلیت سے زیادہ برقی دباؤ کا تجربہ کر سکتے ہیں اور جزوی خارج ہونے کا نقطہ آغاز بن سکتے ہیں۔
جزوی مادہ صرف مینوفیکچرنگ نقائص کی وجہ سے نہیں ہوتا ہے۔ کئی آپریٹنگ اور ماحولیاتی حالات خارج ہونے والی سرگرمی کو بڑھا سکتے ہیں۔
جیسا کہ لاگو وولٹیج میں اضافہ ہوتا ہے، کمزور علاقوں میں برقی میدان بھی بڑھتا ہے۔ ایک خرابی جو عام وولٹیج پر غیر فعال رہتی ہے اوور وولٹیج کے واقعہ، ایک برداشت ٹیسٹ، یا سسٹم وولٹیج میں عارضی اضافہ کے دوران پیمائش کے قابل خارج ہونے والا مادہ پیدا کر سکتا ہے۔
درجہ حرارت موصلیت کی خصوصیات، گیس کے دباؤ، مواد کی توسیع، اور انٹرفیس کی حالت کو متاثر کرتا ہے۔ تھرمل توسیع موجودہ خلا کو بڑھا سکتی ہے یا بانڈڈ موصلیت کے اجزاء پر اضافی دباؤ ڈال سکتی ہے۔
نمی سطح کی موصلیت کی مزاحمت کو کم کر سکتی ہے اور سطح کے اخراج کو فروغ دے سکتی ہے۔ گاڑھا ہونا خاص طور پر خطرناک ہوتا ہے جب گرم، مرطوب ہوا کسی ٹھنڈے سوئچ گیئر کے ڈبے میں داخل ہوتی ہے۔
طویل مدتی برقی، تھرمل اور مکینیکل تناؤ موصلیت کی عمر بڑھنے کا سبب بن سکتا ہے۔ عمر بڑھنے سے دراڑیں، رنگت، کٹاؤ، ڈیلامینیشن، اور نمی جذب میں اضافہ ہو سکتا ہے، یہ سب جزوی خارج ہونے کا امکان زیادہ کر سکتے ہیں۔
ڈھیلا کنکشن، کمپن، اور بار بار تھرمل توسیع موصلیت کے اجزاء کے درمیان چھوٹے فرق پیدا کر سکتا ہے. یہ خلاء خارج ہونے والے مقامات بن سکتے ہیں، خاص طور پر بس بار کے قریب، کیبل ختم کرنے، اور ایمبیڈڈ کنڈکٹرز۔
PD ٹیسٹنگ کا استعمال خارج ہونے والی سرگرمی کی شناخت کے لیے کیا جاتا ہے اس سے پہلے کہ یہ موصلیت کی سنگین ناکامی میں تبدیل ہو جائے۔ سازوسامان اور ٹیسٹ کے مقصد پر منحصر ہے، انجینئرز ظاہری چارج، خارج ہونے والے مادہ کی شدت، مرحلے سے حل شدہ پیٹرن، نبض کی تکرار، اور وقت کے ساتھ تبدیلیوں کا جائزہ لے سکتے ہیں۔
ایک قابل اعتماد ٹیسٹ میں شامل ہونا چاہئے:
1، ایک مناسب پیمائش کا آلہ اور سینسر کا انتظام
2، پیمائش کے نظام کی مناسب انشانکن
3، بیرونی مداخلت کا موثر کنٹرول
4، درست گراؤنڈنگ اور شیلڈنگ
5، مستحکم ٹیسٹ وولٹیج اور ماحولیاتی حالات
6، تکنیکی حدود اور پچھلے ٹیسٹ ریکارڈ کے ساتھ موازنہ
ویشین الیکٹرک ایک پیشہ ور صنعت کار ہے جو ہائی وولٹیج ٹیسٹ اور پیمائش کے آلات کی تحقیق، ترقی اور پیداوار کے لیے وقف ہے۔ معیاری پیداواری ورکشاپس اور آزاد کیلیبریشن لیبارٹریوں سے لیس، فیکٹری IEC کے معیارات اور ISO کوالٹی مینجمنٹ سسٹم کی سختی سے پیروی کرتی ہے تاکہ یہ یقینی بنایا جا سکے کہ ہر آلہ عالمی پاور انڈسٹری ایپلی کیشنز کے لیے مستحکم، دوبارہ قابل، اور مداخلت کے خلاف مزاحم ٹیسٹ کارکردگی فراہم کرتا ہے۔
GDJF-2007 ڈیجیٹل جزوی ڈسچارج ٹیسٹر آزادانہ طور پر تیار کیا گیا ہے اور ویشین الیکٹرک کے ذریعہ فیکٹری کیلیبریٹ کیا گیا ہے۔ یہ ہائی وولٹیج آلات میں ڈیجیٹل جزوی خارج ہونے والے مادہ کی پیمائش اور تجزیہ کے لیے استعمال کیا جا سکتا ہے۔ عملی ایپلی کیشنز میں، آلہ PD کی شدت، خارج ہونے والے مادہ کے پیٹرن، اور موصلیت کی حالت کی تشخیص میں مدد کرسکتا ہے. درست ٹیسٹ کنفیگریشن اور قبولیت کے معیار کو سوئچ گیئر کے ڈیزائن، قابل اطلاق معیارات اور مینوفیکچرر کی تکنیکی دستاویزات کے مطابق منتخب کیا جانا چاہیے۔
سوئچ گیئر میں جزوی خارج ہونے کی سب سے عام وجہ کیا ہے؟
عام وجوہات میں اندرونی خلاء، ہوا کے بلبلے، نجاست، تیز موصل کنارے، سطح کی آلودگی، موصلیت کا خراب انٹرفیس، اور برقی میدان کی ناہموار تقسیم شامل ہیں۔
کیا جزوی خارج ہونے والے مادہ کو براہ راست دیکھا جا سکتا ہے؟
عام طور پر، عام آپریشن کے دوران جزوی خارج ہونے والے مادہ کو نہیں دیکھا جا سکتا. یہ عام طور پر برقی، الٹراسونک، یا دیگر مخصوص پیمائش کے طریقوں سے پتہ چلا ہے۔
کیا جزوی خارج ہونے کا مطلب ہمیشہ فوری طور پر سامان کی خرابی ہے؟
نہیں۔ جزوی خارج ہونے والا مادہ آہستہ آہستہ پیدا ہو سکتا ہے۔ تاہم، مسلسل یا بڑھتی ہوئی PD سرگرمی موصلیت کے بگاڑ کی نشاندہی کرتی ہے اور اس کے لیے پیشہ ورانہ تشخیص کی ضرورت ہوتی ہے۔
تیز بس بار کے کنارے جزوی خارج ہونے کا سبب کیسے بنتے ہیں؟
تیز کنارے برقی میدان کو مرکوز کرتے ہیں۔ مقامی فیلڈ اوسط فیلڈ سے کہیں زیادہ مضبوط ہو سکتا ہے، جس سے خارج ہونے والے مادہ کو کنارے کے قریب شروع ہو سکتا ہے۔
سوئچ گیئر میں جزوی خارج ہونے والے مادہ کو کیسے کم کیا جا سکتا ہے؟
موثر اقدامات میں موصلیت کی تیاری کو بہتر بنانا، گڑ کو ہٹانا، صفائی کو کنٹرول کرنا، نمی کو روکنا، الیکٹرک فیلڈ کی درجہ بندی کو بہتر بنانا، انکلوژر گراؤنڈنگ کو بہتر بنانا، اور باقاعدہ PD ٹیسٹنگ کرنا شامل ہیں۔
ہائی وولٹیج سوئچ گیئر میں جزوی ڈسچارج عام طور پر موصلیت کے نقائص، الیکٹرک فیلڈ کا ارتکاز، غیر یکساں ڈائی الیکٹرک مواد، ماحولیاتی حالات، اور طویل مدتی عمر بڑھنے کا نتیجہ ہوتا ہے۔
اندرونی خلاء، نجاست، تیز بس بار کے کنارے، تیرتے ہوئے دھاتی ذرات، آلودہ سطحیں، اور ناقص موصلیت کے انٹرفیس سبھی مقامی برقی تناؤ پیدا کر سکتے ہیں۔ ایک بار خارج ہونے کے بعد، کیمیائی کٹاؤ اور تھرمل نقصان آہستہ آہستہ موصلیت کو کمزور کر سکتا ہے۔
باقاعدگی سے جزوی خارج ہونے والے مادہ کی جانچ موصلیت کی حالت کے بارے میں قیمتی معلومات فراہم کرتی ہے اور دیکھ بھال کرنے والی ٹیموں کو کسی بڑی ناکامی سے پہلے ترقی پذیر مسائل کی نشاندہی کرنے میں مدد کرتی ہے۔ درست تشخیص کے لیے، قابل اطلاق معیارات کے مطابق مناسب طریقے سے کیلیبریٹ شدہ آلات اور طریقہ کار کا استعمال کرتے ہوئے اہل پیشہ ور افراد کے ذریعے جانچ کی جانی چاہیے۔
