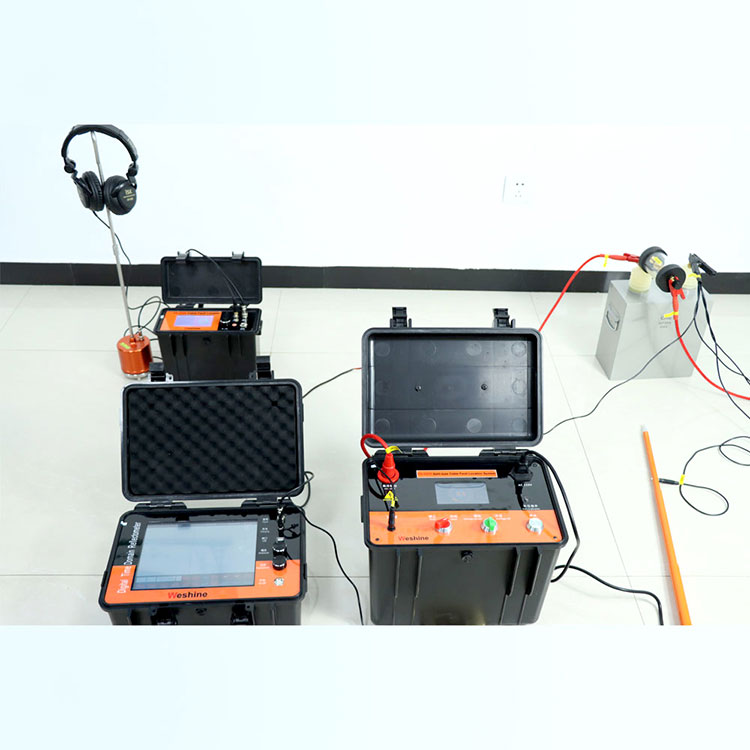

TDR کیبل فالٹ لوکیٹر: یہ کیسے کام کرتا ہے اور درست کیبل کی تشخیص کے لیے یہ کیوں ضروری ہے

دفن شدہ یا وائرڈ کیبلز میں خامیاں تلاش کرنے میں روایتی طور پر تباہ کن طریقے شامل ہوتے ہیں جیسے پوری لمبائی کے ساتھ کھودنا یا کیبل کاٹنا۔ آج،TDR کیبل فالٹ لوکیٹریہ مکمل طور پر تبدیل کرتا ہے.ویشیناعلی درجے کی فراہم کرتا ہےTDR کیبل فالٹ لوکیٹرایسے حل جو غلطی کے مقامات کو غیر تباہ کن طور پر نشاندہی کرتے ہیں۔ بنیادی ٹیکنالوجی ٹائم ڈومین ریفلوکومیٹری پر انحصار کرتی ہے، جو کیبل کے نیچے کم توانائی کی نبض بھیجتی ہے اور غلطی سے منعکس ہونے میں لگنے والے وقت کی پیمائش کرتی ہے۔

کام کرنے کا اصول

A TDR کیبل فالٹ لوکیٹرکیبلز کے لیے ریڈار کی طرح کام کرتا ہے۔ یہ کیبل میں ایک مختصر مدت، کم وولٹیج پلس کا آغاز کرتا ہے۔ جب نبض کو رکاوٹ میں تبدیلی کا سامنا کرنا پڑتا ہے — جیسے کھلا سرکٹ، شارٹ سرکٹ، یا پانی کے اندر جانے — نبض کا کچھ حصہ پیچھے کی طرف جھلکتا ہے۔ آلہ نبض بھیجنے اور وصول کرنے کے درمیان وقت کی پیمائش کرتا ہے۔ اس کیبل کی قسم کے لیے معلوم رفتار کی تبلیغ (Vp) کا استعمال کرتے ہوئے، یہ فارمولے کے ساتھ غلطی کے فاصلے کا حساب لگاتا ہے: فاصلہ = (رفتار × وقت) / 2۔

کیوں کوئی نقصان نہیں ہوتا

اعلی ممکنہ ٹیسٹرز کے برعکس جو موصلیت پر زور دیتے ہیں،TDR کیبل فالٹ لوکیٹرکیبل کے برداشت وولٹیج سے بہت نیچے توانائی کی سطح استعمال کرتا ہے۔ اسے تیز کرنٹ لگانے یا کیبل میان کو توڑنے کی ضرورت نہیں ہے۔ پیمائش کیبل کے نقطہ نظر سے غیر فعال ہے — صرف ایک مختصر، کم پاور سگنل لاگو کیا جاتا ہے۔ویشینانجینئرنگ اس بات کو یقینی بناتی ہے کہ جانچ کے دوران حساس ڈیٹا یا کمیونیکیشن کیبلز کو بھی نقصان نہ پہنچے۔

TDR کیبل فالٹ لوکیٹر عمومی سوالات

سوال 1: کیا ٹی ڈی آر کیبل فالٹ لوکیٹر لائیو کیبلز میں فالٹس تلاش کرسکتا ہے؟

جواب:جی ہاں، بہت سے جدیدTDR کیبل فالٹ لوکیٹریونٹس، بشمول ان سےویشین, خصوصیت بلٹ ان فلٹرز جو 50/60 Hz پاور سگنلز کو روکتے ہیں۔ یہ آلہ یا کیبل کو نقصان پہنچائے بغیر 400V AC یا DC تک کم وولٹیج لائیو کیبلز پر جانچ کی اجازت دیتا ہے۔ تاہم، ہائی وولٹیج لائنوں پر حفاظت اور درستگی کے لیے، کیبل کو ڈی اینرجائز کیا جانا چاہیے۔

سوال 2: ٹی ڈی آر کیبل فالٹ لوکیٹر کیبل کاٹے بغیر کس قسم کی کیبل فالٹس کی نشاندہی کر سکتا ہے؟

جواب: A TDR کیبل فالٹ لوکیٹرکھلے سرکٹس، شارٹ سرکٹس، سپلائسز، پانی یا نمی کے داخل ہونے، پسے ہوئے حصوں، اور خستہ حال کنکشن کی شناخت کر سکتے ہیں۔ ریفلیکشن ویوفارم مختصر فالٹ کے لیے نیچے کی طرف انحراف اور کھلی خرابی کے لیے اوپر کی طرف انحراف دکھاتا ہے۔ یہ ہائی وولٹیج آرک ریفلیکشن فلٹر جیسے اضافی لوازمات کے بغیر بہت زیادہ مزاحمت (چند سو اوہم سے اوپر) کے ساتھ مزاحمتی فالٹس کی پیمائش نہیں کر سکتا، لیکن معیاری کم مزاحمتی فالٹس آسانی سے تلاش کیے جا سکتے ہیں۔

سوال 3: 1 کلومیٹر سے زیادہ لمبی کیبلز کے لیے TDR کیبل فالٹ لوکیٹر کتنا درست ہے؟

جواب:درستگی کا انحصار پروپیگیشن کی رفتار (Vp) سیٹنگ اور ڈیوائس کے ٹائم بیس کی درستگی پر ہے۔ جیسے اعلی معیار کے یونٹویشین TDR کیبل فالٹ لوکیٹرحد کا ±1% یا ±0.5 میٹر، جو بھی زیادہ ہو حاصل کریں۔ 2 کلومیٹر کیبل کے لیے، اس کا مطلب ہے 20 میٹر کے اندر غلطی۔ معلوم کیبل کی لمبائی کا استعمال کرتے ہوئے مناسب Vp کیلیبریشن کے ساتھ درستگی بہتر ہوتی ہے۔ درجہ حرارت اور کیبل کی عمر بڑھنے جیسے ماحولیاتی عوامل Vp کو قدرے متاثر کر سکتے ہیں، اس لیے اہم پیمائش کے لیے ری کیلیبریشن کی سفارش کی جاتی ہے۔

عملی درخواست کی مثال

غلطی کے فاصلے کی پیمائش کرنے کے لیے، آپریٹر کو جوڑتا ہے۔TDR کیبل فالٹ لوکیٹرایک واحد کنڈکٹر اور شیلڈ یا زمین پر۔ آلہ خود بخود دالیں بھیجتا ہے اور جھلکتی لہر کی شکل دکھاتا ہے۔ غلطی کا فاصلہ براہ راست اسکرین پر پڑھا جاتا ہے۔ویشینماڈلز میں ون بٹن آٹو کیلیبریشن اور فالٹ ٹائپ ریکگنیشن، صارف کی غلطی کو کم کرنا اور جانچ کا وقت شامل ہے۔
